Підбір радіаторів опалення: критерії вибору, продиктовані

09-07-2018
Опалення

Ми постараємося розповісти вам, як підібрати радіатори опалення. Обмовимося, що це буде всього лише загальний огляд, ніяк не конкретне вказівку, так як це справа досить індивідуально.

Тим не менш, ви самі зможете визначити, що вам вибрати, якщо підставите особливості технічних умов вашого житла під певні критерії. До того ж, мова піде не тільки про матеріали, з яких зроблені опалювальні прилади, але також про їх потужності і розрахунку, а закріпить ваші пізнання тематичний відео ролик.

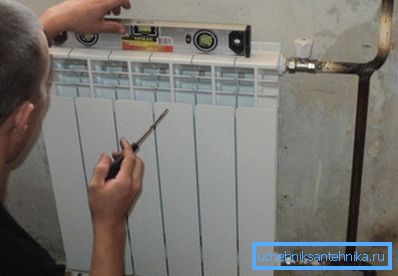

монтаж радіатора

Радіатори. вибір

Примітка. При виборі радіаторів для будинку або квартири вам потрібно враховувати кілька критеріїв. По-перше, це його робочий тиск і передбачуване тиск в системі, по-друге, матеріал виготовлення по сумісності з теплоносієм, по-третє, його величину, по відношенню до об'єму приміщення і, по-четверте, естетичний вигляд.

чавун

чавун

Ви бачите на верхньому фото до болю знайому, особливо старшого покоління, яке встигло пожити в СРСР, чавунну батарею, виробництво якої не припинилося до сих пір, до того ж контури з таких приладів цілком себе виправдовують. Основною перевагою такого приладу можна назвати його сумісність з будь-яким теплоносієм, та й міцність сірого чавуну не викликає нарікань.

У житлових будинках епохи Хрущова до сих пір в деяких квартирах стоять радіатори, які були встановлені ще при будівництві будинку! Це може здатися неймовірним, але це так - у моїх сусідів опалення не ремонтувалася вже 52 роки (будинок побудований в 1963) і за цей час протікання були тільки на трубах!

Звичайно, це зовсім не означає, що чавун повинен служити так довго - є дуже багато випадків, коли протікання відбуваються через 10-20 років, хоча інструкція зазвичай гарантує 30-ти річний ресурс експлуатації. Але такі збої можуть відбуватися не через поганий стан чавуну, а від неякісного складання секцій - до самого матеріалу, як правило, претензій не виникає.

У супровідних документах вказується робочий тиск - в залежності від товщини стінки воно може бути 9-12 атмосфер, хоча обпресувальний (під час перевірки) досягає 14-16 атмосфер, прилади можуть бути одноканальними і двоканальними.

У чавуну є одна відмінна риса - він довго утримує тепло, що дуже зручно для централізованого опалення, але не зовсім підходить для автономії, так як нагріти товсту стінку теж не просто. До того ж в таких секціях дуже велика витрата води, на яку знову-таки потрібно витрачати енергоресурси. Вага однієї секції, в залежності від величини приладу може становити від 3,5 кг до 7,1кг.

сталь

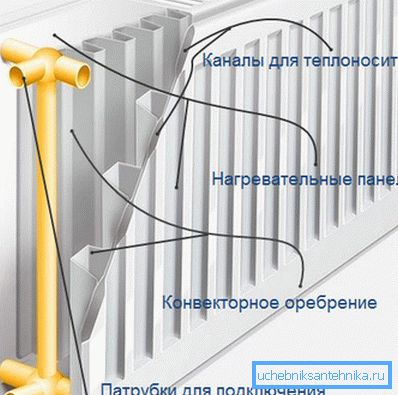

панельний тип

У сталевих панельних радіаторів опалення, мабуть, найнижча ціна з усіх аналогічних приладів, але це зовсім не вказує на неспроможність конструкції - просто матеріал і виробництво обходиться набагато дешевше.

Якщо мова йде про панелях, то їх може бути одна, дві або три штуки, але кожна складається з двох профілів, які мають штамповані канали для рідини і зварені між собою роликовій зварюванням. Такі деталі з'єднані між собою патрубками, як це видно на верхньому зображенні.

Залежно від того, зі скількох панелей складається прилад, йому супроводжують додаткові елементи для оптимізації конвекції повітря.

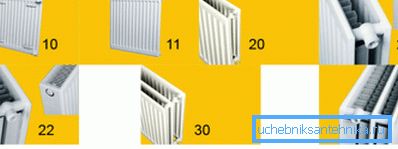

номери типів

Роз'яснення до фото:

  • 10 - однопанельних, без конвектора і облицювання;
  • 11 - однорядний без решітки, з конвектором;
  • 20 - дворядний, з воздуховипуклой гратами, без конвектора;
  • 21 - дворядний, конвектіруещее ребра, кожух;
  • 22 - дворядний, два конвектіруещее оребрения, кожух;
  • 30 - трьохрядний, конвектіруещее ребра відсутня, зверху решетування;
  • 33 - трьохрядний, три конвектирующей оребрения; кожух.

Примітка. Ефективність тепловіддачі таких радіаторів, які представлені вгорі, залежить від здатності більше або менше конвектіровать повітря. Типи №10 і №11 віддають теплову енергію тільки від стінки, тому, вони найслабші.

Через дешевизну таких приладів, їх малогабаритності і зручності монтажу їм віддають перевагу в приватному секторі. Робочий тиск описаних вище приладів, в залежності від виробника, становить від 8-ми до 10-ти атмосфер.

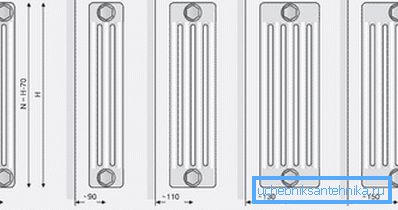

Трубчасті сталеві радіатори

Набагато дорожче і складніше по конструкції трубчасті прилади зі сталі - зовні вони дуже схожі на звичні багатьом чавунні батареї опалення, але нагріваються вони набагато швидше, не уступаючи при цьому в робочому тиску - не менше 12 атмосфер і 16 атмосфер при опрессовке. Основна проблема таких опалювачів - це їх дуже висока вартість - вітчизняний прилад коштує дорожче, ніж імпортний біметалічний.

алюміній

алюмінієві радіатори

Основною перевагою алюмінію, як металу в даному випадку є його висока тепловіддача і малу вагу, але не все так просто - їх роблять із сплавів. Один з методів виробництва - це метод лиття, де додається 12% кремнію - сплав називається силумін.

Такий прилад забезпечують досить товстими стінками, і він здатний витримувати робочий тиск від 6-ти до 16-ти атмосфер.

Інший метод - це екструзія, тобто окремі, вертикальні частини приладу виготовляються шляхом видавлювання алюмінію, але все одно, колектор тут відливають з того ж силуміну, хоча в окремих випадках він теж виготовляється способом екструзії способом. Після цього всі деталі запресовуються між собою.

Але, як литі, так і екструзійні радіатори не відрізняються особливо високою якістю - вони можуть протікати на стиках і тепло від них не розподіляється рівномірно.

Зовсім інша лінійка, це анодовані батареї, для виготовлення яких застосовується очищений алюміній найвищої якості - в процесі виготовлення проводиться анодне оксидування, що змінює структуру металу, після чого він не боїться корозії.

Для з'єднання секцій використовуються муфти, і їх лицьова сторона виходить дуже гладкою, а тепловіддача рівномірної і високої. Крім того, тут дуже високий робочий тиск і в залежності від модифікації воно може досягати 50-70 атмосфер, але вартість таких опалювачів дуже висока.

Примітка. Алюмінієві прилади (за винятком анодних) слід використовувати тільки в автономних опалювальних системах. Крім того, в теплоносій потрібно додавати антикорозійні добавки.

Біметал

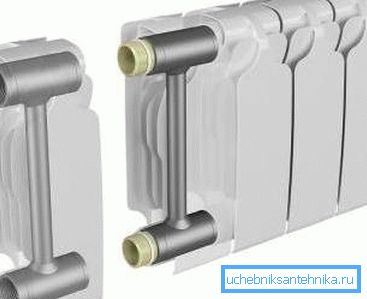

Конструкція біметалічного радіатора

Відразу слід сказати, що буває біметал і полубіметалл, що впливає на технічні характеристики радіаторів. Всім, звичайно, зрозуміло, що саме поняття має на увазі поєднання двох металів на рівні адгезії, без переплавлення.

Сталевий зварений сердечник під високим тиском заливається алюмінієм - в результаті теплоносій стикається тільки зі сталлю (зникає небезпека корозії), а алюмінієва сорочка служить чудовим провідником тепла, створюючи, до того ж, хороший естетичний вигляд.

Також сердечник в окремих випадках може виготовлятися з міді - підбір радіатора опалення для автономних систем з добавкою в теплоносій антифризу роз'їдає сталь. Такий варіант - найоптимальніше рішення.

У полубіметалліческімі радіаторів сердечник складається з двох металів - сталі та алюмінію, де зі сталі зроблені вертикальні канали, а горизонтальні - з алюмінію. Це поєднання призводить до підвищення тепловіддачі, але, в той же час, луги в гарячій воді (особливо в централізованому опаленні) будуть причиною корозії алюмінію. Крім того, різні фізичні властивості Al і Fe при нагріванні можуть призвести до зміщення каналів.

Біметалічні опалювачі можуть бути секційними, або монолітними, але вони явно різняться за технічними показниками:

Тип радіатора Термін експлуатації Робочий тиск Теплова потужність
монолітні 50 років 100 бар 100-200Вт
секційні 20-25 років 20-35 бар 100-200Вт

Порівняльна таблиця

Такі радіатори підходять, як для автономного, так і для централізованого опалення, але в останньому випадку (особливо в висотних будинках) це справжня панацея, де тиск в системі часом може досягати 9-12 атмосфер, до того ж вода там не очищена і несе з собою різні активні елементи, небезпечні для кольорових металів.

Розрахунок потужності

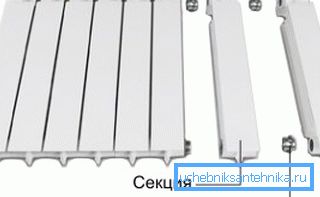

Збірні секції
  • Тепер давайте подивимося, як розрахувати необхідну потужність радіаторів по площі приміщення, якщо в ньому стелі не перевищують стандартної висоти 240-260 см і тут на один квадратний метр по СНиП 2.04.05-91 * потрібно 100Вт теплової енергії. Для прикладу візьмемо кімнату 3,55,5м, значить, нам знадобиться 3,5 * 5,5 * 100 = 1925Вт або 1,925кВт і по цій величині потрібно підібрати опалювальний прилад.
  • Якщо ви вибираєте панельний радіатор, то вам просто потрібно звернути увагу на його потужність і взяти один або два прилади, щоб сума була не менше 2кВт (округлюють завжди в більшу сторону), а от у випадку з секціями, вам просто потрібно розрахувати їх сумарну потужність. Візьмемо, наприклад, біметал, де середня потужність секції досягає 170Вт або 0,17кВт, і підрахуємо кількість штук для тієї ж площі. 1,925 / 0,17? 11,35, значить, вам знадобиться 12 секцій.
  • А як підібрати радіатор опалення, якщо приміщення з високими стелями - тут за тим же СНиП діє норма 41Вт / м3. Візьмемо кімнату з тією ж площею, але з стелями 3м, значить, необхідна потужність становитиме 3.5 * 5,5 * 3 * 41 = 2367,25Вт, тоді 2367,25 / 170? 13,9, значить, знадобиться 14 секцій, які можна зібрати в одному або двох приладах.

висновок

Якщо ви хочете своїми руками змонтувати опалення в будинку, то при виборі і розрахунку потужності радіаторів завжди слід враховувати тепловтрати, які виникають при великій кількості вікон, від протягів, при часте провітрювання і так далі. Тому, в залежності від можливості втрати тепла, завжди додавайте до отриманої потужності 100-200Вт або просто одну секцію. Успіхів!
