Підключення алюмінієвих радіаторів опалення: проект,

Останнім часом алюмінієві батареї опалення набули широкого поширення серед власників будинків. Їх монтаж здійснюється простіше, ніж установка чавунних радіаторів, проте також має деякі нюанси. Тому нижче ми детально розглянемо, як правильно підключити алюмінієвий радіатор опалення в приватному будинку.

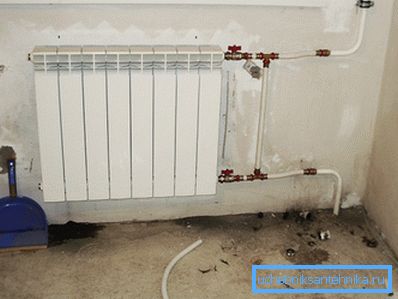

алюмінієвий радіатор

Загальні відомості

Перш за все слід сказати, що алюмінієві батареї мають безліч переваг перед чавунними:

  • Віддача тепла значно більше.
  • Мають меншу вагу.
  • Мають більш привабливим зовнішнім виглядом.

Однак, слід враховувати, що ці прилади не розраховані на високий тиск, який є в централізованих системах опалення. Тому область їх застосування обмежена автономними системами.

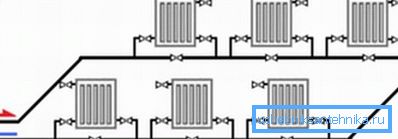

Схема однотрубного підключення

підключення

проект

Якщо облаштування системи опалення виконується з нуля, то процес підключення батарей починається з виконання схеми розводки.

На даному етапі потрібно визначитися з наступними моментами:

  • Кількість використовуваних радіаторів;
  • Місцем розташування приладів опалення;
  • Типом схеми підключення.
двотрубному підключення

Слід зазначити, що схема підключення алюмінієвих радіаторів опалення, як, власне, і будь-яких інших батарей, буває трьох типів:

Тип схеми Особливості
однотрубна Всі прилади опалення приєднуються послідовно, в результаті чого теплоносій, перш ніж потрапити в останній в ланцюзі радіатор, розігріває всі попередні. Відповідно, нагрів здійснюється нерівномірно.

Така схема підходить для маленьких будинків, де в системі використовується невелика кількість радіаторів. В такому випадку спрощується її монтаж своїми руками, а також економляться кошти на матеріали.

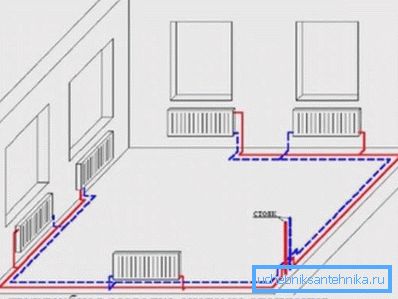

двотрубна В цьому випадку батареї також підключаються послідовно, проте, гарячий теплоносій і «обратка» протікають по різних трубах. Завдяки цьому прилади опалення розігріваються більш рівномірно, що дозволяє застосовувати її для будинків середніх розмірів.
Колекторна Дана схема є найбільш ефективною, так як підключення всіх батарей здійснюється паралельно, через колектор. Однак, витрати в цьому випадку сильно збільшуються, так як необхідно придбати як мінімум два колектора, а також значно більшу кількість труб, ціна яких зазвичай досить висока.

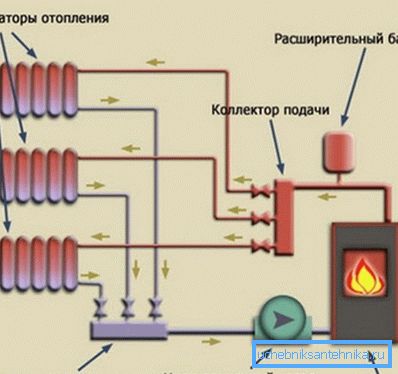

Схема колекторного підключення

Вирішуючи як підключити алюмінієвий радіатор, слід враховувати розміри житла, кількість приміщень, їх площа та ін. Визначившись з типом схеми, необхідно відобразити всі елементи системи опалення на папері. Бажано для цього використовувати план будинку.

Після складання такого проекту можна порахувати кількість необхідних матеріалів, до яких відносяться труби, фітинги та арматура. На даному етапі можна порахувати всі витрати, пов'язані з облаштуванням опалення.

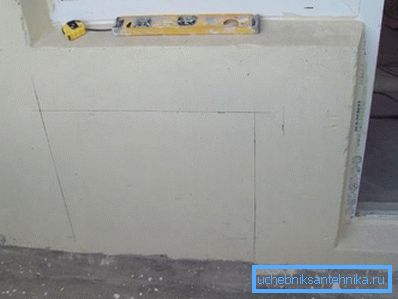

Приклад розмітки стіни під батарею

Підготовчі роботи

Перед тим як підключити алюмінієві радіатори опалення, необхідно виконати деякі підготовчі роботи:

  • Перш за все виконується розмітка стін на ділянках, де будуть монтуватися батареї.
  • Далі здійснюється монтаж теплопроводу. Слід зазначити, що з його розташуванням бажано визначитися ще до придбання батарей.
  • Наприклад, якщо планується заховати труби в підлозі, то в такому випадку оптимальним варіантом буде алюмінієвий радіатор з нижнім підключенням. Якщо трубопровід буде проходити по стіні, то можна придбати прилади з боковим підключенням. Трубопровід підводиться до місць розташування батарей опалення згідно зі схемою. Сам процес його монтажу залежить від типу труб. Вони можуть з'єднуватися компресійними фітингами, різьбових з'єднань або зварюванням.
  • Потім потрібно звільнити від упаковки самі прилади, встановити крани Маєвського та інші елементи. Детальну інформацію по їх підготовці містить схема, яка є в комплекті.

Зверніть увагу! Захисну поліетиленову плівку слід знімати тільки після установки приладів і їх підключення до теплопроводу.

Після цього можна приступити безпосередньо до установки та підключення радіаторів.

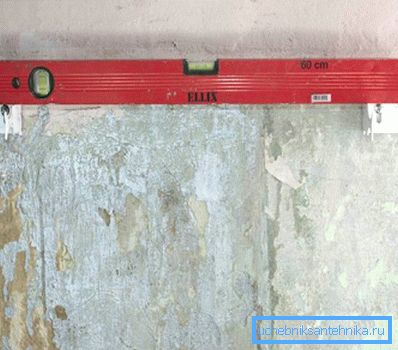

Перевірка стану кронштейнів

Монтаж і підключення

При монтажі радіаторів важливо правильно їх розташувати.

Згідно СНиП необхідно дотримуватися таких вимог:

  • Відстань від підлоги од приладу має становити - 10-15 см.
  • Відстань до стіни - не менше 2 см і не більше 5 см.
  • Відстань до підвіконня - не менше 10 см.

Інструкція по монтажу алюмінієвих радіаторів виглядає наступним чином:

  • Спочатку потрібно позначити на стіні місця розташування кріпильних отворів кронштейнів. Їх розташування необхідно перевірити будівельним рівнем.
  • Далі в позначених місцях потрібно просвердлити отвори дрилем або перфоратором.
  • Потім в отвори треба забити дюбеля, встановити кронштейни і зафіксувати їх дюбель-цвяхами.
  • Положення кронштейнів треба ще раз перевірити будівельним рівнем, і тільки після цього можна підвісити на них сам радіатор.

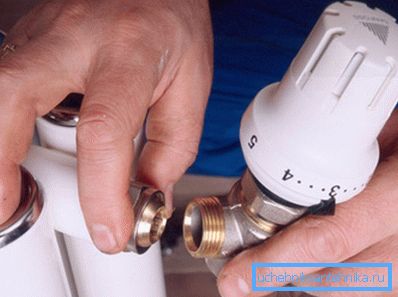

На фото - установка терморегулятора
  • Далі на вході і виході батареї встановлюються перехідники, до яких підводяться труби. У деяких випадках у вході вкручується регулюючий клапан. Всі з'єднання повинні бути герметичними, для цього їх потрібно ущільнити фум-стрічкою або лляними нитками і термостійким герметиком. Як правило, перед входом і після виходу встановлюють кульові крани, а також виконується байпас. Такий спосіб обв'язки дозволяє перекривати надходження теплоносія в батарею, що не відключаючи системи опалення, що може знадобитися з різних причин.
  • Після виконання всіх з'єднань потрібно заповнити систему теплоносієм. Причому крани необхідно відкривати плавно, щоб усередині приладів не виникло гідроударів.
  • Потім потрібно включити опалення і переконатися, що в місцях різьбових з'єднань відсутня текти.

Порада! Щоб збільшити ефективність радіаторів, перш ніж встановити їх на стіні слід закріпити пенофол, який буде відбивати тепло в приміщення.

Ось, мабуть, і вся основна інформація про те, як підключити алюмінієві радіатори в приватному будинку. Єдине, слід зазначити, що не завжди є можливість закріпити прилади на стінах, наприклад, якщо останні виконані з пінобетону або навіть гіпсокартону. В такому випадку батареї встановлюються на підлозі за допомогою спеціальних стійок.

висновок

Підключення алюмінієвих радіаторів мало чим відрізняється від установки інших типів батарей. Найголовніше в цій операції - правильно скласти схему підключення і забезпечити герметичність всіх стиків. Справитися з цим завданням під силу кожному домашньому майстру, який стикався з ремонтом теплових систем або сантехніки.

Ознайомитися з додатковою інформацією щодо озвученої теми можна з відео в цій статті.
