Схема підключення біметалевих радіаторів опалення істотних відмінностей від інших типів опалювальних приладів не має, тому мова піде про загальні правила монтажу батарей. При цьому ми відзначимо деякі нюанси і особливості, і розповімо, як підключити біметалічний радіатор опалення.

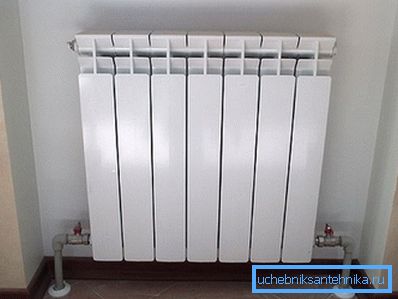

Біметалічний радіатор з нижнім підключенням в інтер'єрі кімнати.

Біметалічні радіатори опалення

Порівняльна характеристика з іншими видами батарей

На фото - високий вузький прилад.

Для початку необхідно зрозуміти, які радіатори опалення бувають, і чим вони відрізняються один від одного.

Перелічимо основні види:

  • чавунні батареї - один з найпоширеніших типів, який зустрічається в більшості квартир радянської забудови. Являє собою систему з'єднаних чавунних секцій з досить товстими стінками і великою масою. Відрізняється високою міцністю і довговічністю, однак має невисокий ККД і тепловіддачу, а також можна відзначити велику теплову інерцію;
  • Сталеві трубчасті регістри - це система труб досить великого діаметру, або одна труба у вигляді S-образного вигину (приклад - сушка для рушників). Даний тип приладів зазвичай встановлюють у великих приміщеннях - концертних залах, кінотеатрах, спортивних комплексах, супермаркетах. Відрізняються високою потужністю і великим об'ємом теплоносія;
  • Сталеві панелі опалення. Являють собою зварені профільовані пластини зі сталі, всередині яких є канали для циркуляції теплоносія. Мають досить низьку стійкість до гідроудару і невисоку міцність, схильні до корозії і не дуже надійні;
  • алюмінієві радіатори - більш сучасний тип батарей, який відрізняється підвищеною тепловіддачею і ККД, невисоким обсягом теплоносія і низькою масою приладу. За рахунок низької теплової інерції добре піддаються автоматичного і ручного терморегулировки. Вимогливі до якості теплоносія і його кислотності, мають середню міцність і термін служби;
  • мідні батареї - являють собою систему трубок з пластинчастим ребрами. Відрізняються найвищою тепловіддачею і ККД, високою міцністю і стійкістю до гідроударів, відсутністю корозії і тривалим терміном служби. Єдиний недолік мідних агрегатів - висока ціна;
  • біметалічні радіатори зовні і по конструкції нагадують алюмінієві прилади з тією різницею, що внутрішні стінки каналів виконані зі сталі або міді. Таким чином вдається підвищити ефективність і тепловіддачу батареї, але зберегти її міцність і довговічність.

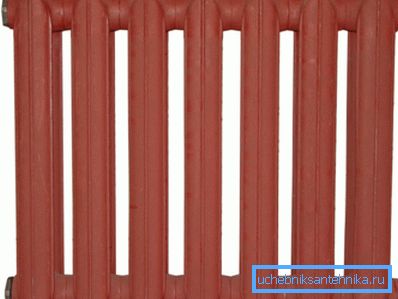

Знайома багатьом чавунна батарея.

Щоб зрозуміти головну відмінну рису біметалічного приладу, слід краще розібратися в його конструкції. Основне завдання будь-якої батареї на рідкому теплоносії - забезпечити максимальну передачу тепла від теплоносія навколишньому середовищу, при цьому мати достатній запас механічної та корозійної міцності для тривалої ефективної роботи.

Ступінь тепловіддачі безпосередньо залежить від теплопровідності металу і товщини стінок. Найбільш теплопровідні матеріали - алюміній і мідь, тому найефективніші прилади зроблені з кольорових металів.

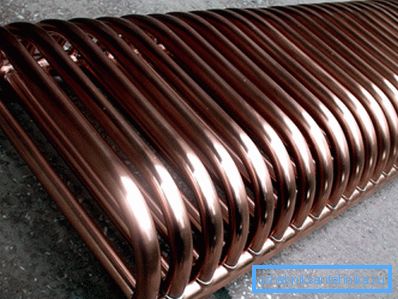

Найбільш ефективні радіатори зроблені з міді.

З іншого боку, найвищу міцність демонструє сталь і чорні метали. Але вони схильні до корозії і мають низьку теплопровідність. При цьому сталь набагато дешевше міді і алюмінію, що також є перевагою.

Конструкція біметалічного радіатора відрізняється тим, що внутрішні стінки каналів виконані з міцної антикорозійного стали або чистої міді, а зовнішні стінки і ребра виконані з легкого і теплопровідного алюмінію. Це рішення дозволило поєднати переваги стали і кольорових металів в одному приладі.

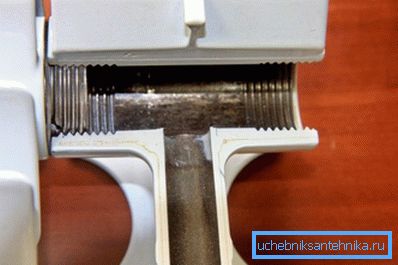

Внутрішня поверхня каналів і колектора виконана зі сталі.

Зверніть увагу! Біметалічні радіатори поєднали в собі переваги виробів з чорних і кольорових металів, ставши найбільш прогресивним і сучасним видом опалювальних приладів.

Переваги і недоліки

Конвектор відмінно вписується в сучасний інтер'єр.

Розглянемо позитивні і негативні сторони використання агрегатів з комбінованими металами в складі. Почнемо з переваг:

перевага опис
Висока механічна міцність Серцевина приладу виконана з високоміцної антикорозійного сталі, яка здатна витримувати робочий тиск в межах 40 атм., Значні гідроудари і зовнішні механічні дії
довговічність Термін служби цього типу батарей становить від 20 до 50 років. Це досягається високою якістю збірки і застосуванням найбільш підходящих матеріалів
висока тепловіддача Теплопровідність алюмінію в чотири рази перевищує теплопровідність сталі, а мідь вдвічі теплопровідності алюмінію. Тепловіддача однієї секції біметалу становить 150 - 180 Вт, що значно вище, ніж у одноелементні моделей
Відсутність електрохімічних процесів Так як внутрішні поверхні каналів виконані зі сталі, як і труби, в системі не виникає гальванічних процесів і електрохімічної корозії
хороша регулювання Агрегати відрізняються дуже маленькою ємністю теплоносія, що в поєднанні з хорошою теплопровідністю матеріалів дозволяє здійснювати ефективну регулювання температури за рахунок термостатичних клапанів
гарний дизайн Здатність алюмінію до лиття дозволяє створювати будь-які форми корпусів, а сучасні види фарб і покриттів роблять зовнішній вигляд батарей особливо привабливим
Привабливий зовнішній вигляд - відмінна риса вироби.

До недоліків моделі можна віднести її високу вартість і вимоги до якості виготовлення і збірки. Поєднувати матеріали слід із суворим виконанням технології, інакше прилад після тривалого періоду і не буде відповідати перерахованим критеріям.

Зверніть увагу! Біметалічний конвектор можна віднести до найбільш вдалим і прогресивним типам опалювальних приладів.

Схеми підключення батарей опалення

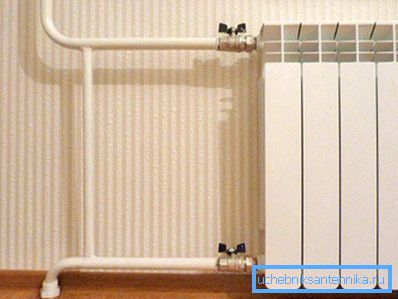

Приклад бічного підключення.

Підключення біметалевих радіаторів виконується за тими ж правилами, що і для інших типів батарей.

Розглянемо стандартні схеми обв'язки:

  1. Діагональне підключення. Подає труба входить в верхній отвір, а обратка виходить з нижнього отвору з іншого боку. Вважається найбільш ефективним способом, забезпечує повністю рівномірний прогрів і максимальну віддачу тепла;
  2. Бокове підключення. Подає труба входить в верхній отвір, а обратка виходить з нижнього з тієї ж сторони. При кількості секцій до 12 штук відмінностей від діагонального типу практично не має, але зі зростанням цієї кількості значно поступається;
  3. Верхнє підключення. Подача входить в верхній отвір з одного боку, обратка виходить з верхнього отвору зі зворотної сторони. Досить ефективний спосіб;
  4. Нижня підключення. Вхід і вихід теплоносія здійснюється через нижні отвори з обох сторін. Прогрів менш рівномірний і не так ефективний;
  5. Підключення в одну точку. У прилад заходить тільки одна труба. Спосіб найменш ефективний і використовується рідко.

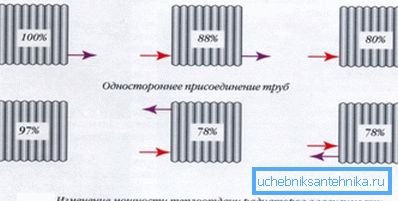

Вплив способу приєднання на потужність.

Також слід пам'ятати, що існують однотрубні і двотрубні системи опалення. Хоча, з точки зору обв'язки радіатора - це не настільки суттєво. Більшість внутрішньобудинкових розводок мають однотрубний тип.

Зверніть увагу! В однотрубних системах для нормальної регулювання і ремонтопридатності приладів їх слід підключати через байпас.

монтаж радіатора

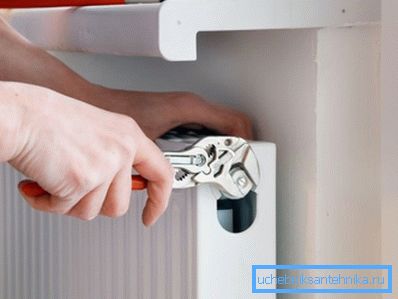

Біметалічні радіатори опалення з нижнім підключенням встановлюють при підпільній чи плінтусний розводці труб.

Для тих, хто вирішив встановити радіатор своїми руками, нами підготовлено інструкція.

Ми розглянемо однотрубну систему з боковим підключенням:

  1. Згідно зі схемою виробника монтуємо кріпильні кронштейни;

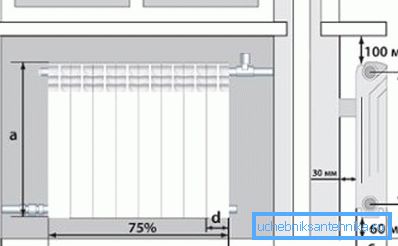

Підбираємо положення конвектора згідно зі схемою.
  1. Виконуємо збірку батареї опалення. У верхній отвір укручуємо кран Маєвського, в нижню під ним - заглушку. У два інших вкручувати хвостовики запірного і регулювального кранів, регулювальний - зверху;

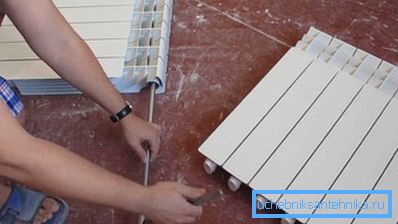

Збираємо виріб перед установкою.
  1. Навішуємо і фіксуємо батарею на стіні;

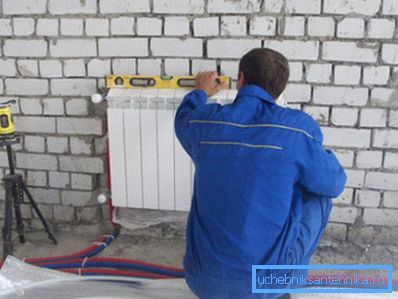

Обов'язково контролюємо процес будівельним рівнем.
  1. У трубу подачі укручуємо терморегуліровочний клапан і з'єднуємо його з хвостовиком, встановленим в отвір батареї;

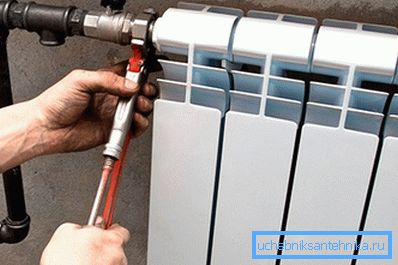

Підключаємо трубу подачі.
  1. В обратку монтуємо запірний кульовий кран, який з'єднуємо з хвостовиком, встановленим в нижній отвір;

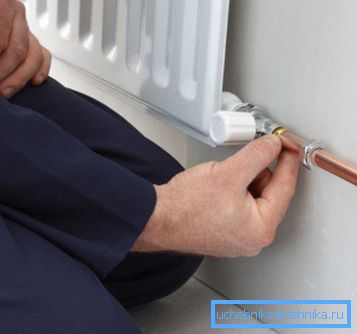

Під'єднуємо зворотну трубу.
  1. Труби подачі і обратки з'єднуємо через байпас, на який також ставимо регулювальний кран.

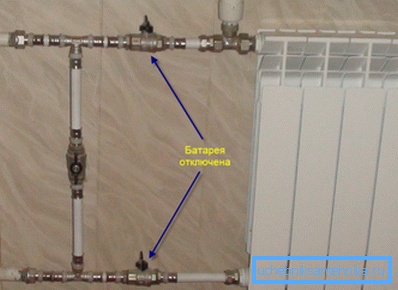

Крани дозволяють відключати прилад для ремонту або заміни.

Зверніть увагу! Використовуйте тільки якісні муфти та перехідники, хорошу запірно-регулювальну арматуру. Нормальні фітинги роблять з сантехнічної латуні.

висновок

Біметалічний радіатор опалення - прекрасний вибір для опалення сучасної квартири або заміського будинку. Прилади відрізняються високими експлуатаційними показниками, а розібратися з правилами їх монтажу допоможе відео в цій статті.
