Підключення газового котла до системи опалення -

Опалювальні газові котли придбали величезну популярність серед забудовників в силу цілого ряду переваг: висока автономність системи, вона здатна працювати без втручання протягом тривалого терміну; простота експлуатації; мінімальна вартість обслуговування і високий рівень надійності; легкість регулювань і можливість задати певний температурний режим.

Дуже велике значення має правильність підключення обладнання, адже від цього значною мірою залежить ефективність і безпеку системи, саме цей вид робіт ми і розглянемо в рамках даної статті.

Основні стадії робочого процесу

Щоб було простіше розібратися, всі роботи ми розділимо на кілька етапів. Вони представлені в порядку їх виконання відповідно до технології.

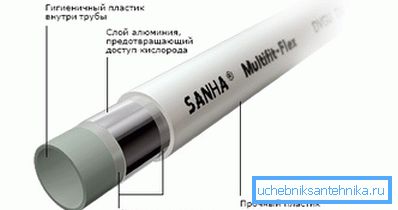

Зверніть увагу! Який би вид робіт ви не виконували, слід використовувати тільки якісні матеріали і комплектуючі, це гарантує надійність і довговічність системи, адже навіть правильно проведені заходи не гарантують хороший результат, якщо застосовувалися низькоякісні деталі і елементи.

Особливості проведення робіт

Розглянемо етапи більш детально, так як кожен з видів робіт по-своєму важливий, і порушення на одній зі стадій спричинять за собою проблеми у всій системі. Ще до початку робіт вам слід запастися необхідним інструментом і матеріалами, щоб згодом не виникало простоїв через брак тих чи інших елементів.

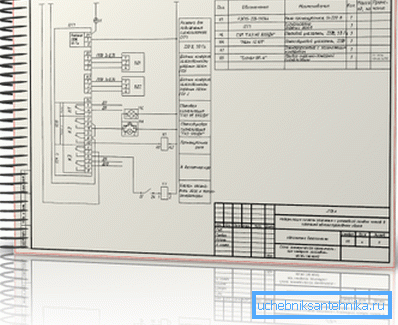

Розрахувати необхідну кількість тих чи інших елементів найпростіше за проектом, який обов'язково повинен бути розроблений і затверджений в наглядовому органі ще до початку робіт, його відсутність може спричинити безліч проблем, аж до переробки всіх комунікацій.

установка котла

Монтаж обладнання передбачає цілий ряд заходів:

• В першу чергу купується агрегат необхідної потужності. Не варто купувати занадто потужне обладнання, так як буде спостерігатися перевитрата газу, до того ж його ціна буде помітно вище.

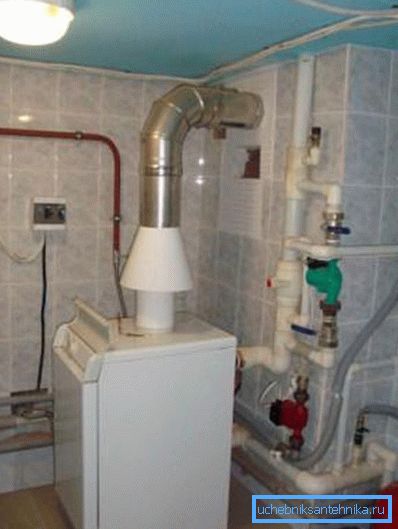

• Якщо використовується підлоговий котел, то в будівлі повинно бути присутнім спеціальне приміщення. Якщо це приватний будинок, то найчастіше робиться прибудова або виділяється приміщення в цокольному поверсі. Для забезпечення потрібного рівня безпеки котельня повинна бути обладнана вікном і якісною системою вентиляції, яка може бути як природною, так і примусовою.

• Дуже важливо підготувати майданчик під установку котла, вона повинна бути рівною, деякі виробники рекомендують бетонувати ніжки обладнання невеликим шаром розчину для забезпечення його нерухомості в процесі роботи. Варто відзначити і той факт, що котел може розташовуватися нижче рівня підлоги на 20-30 см, це дозволяє заощадити простір.

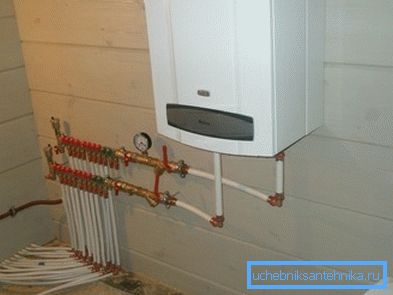

• Підключення настінного газового котла до системи опалення починається з його кріплення на стіні. Для цього використовуються спеціальні кронштейни, які найчастіше йдуть в комплекті, дуже важливо забезпечити міцність кріплення, щоб обладнання стояло нерухомо, інакше воно може впасти, що призведе до пошкодження всіх з'єднань і створення аварійної ситуації.

• При кріпленні настінного котла важливо враховувати деякі вимоги: він повинен розташовуватися на вертикальній поверхні, відстань до землі має бути не менше 80 см, ближче 50 см не повинно розташовуватися інших приладів, в тому числі і лічильників. Це дуже важливі вимоги, які перевіряються контролюючими органами в першу чергу.

Порада! Якщо пристрій димоходу і якісної вентиляційної системи викликають труднощі, то найкращим варіантом буде використання турбированного газового котла. У нього повітрообмін відбувається через турбіну, яка виводиться через стіну, завдяки чому робочий процес значно спрощується і здешевлюється. Такі котли - ідеальне рішення для тих, хто не хоче будувати димар.

Приєднання до опалювального контуру

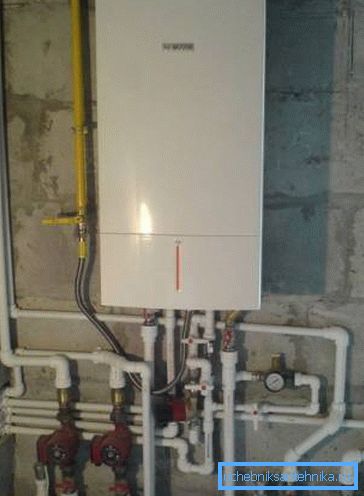

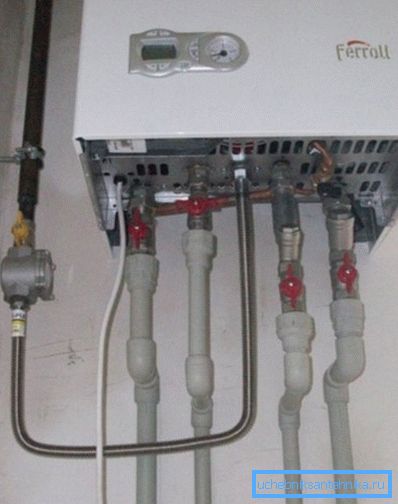

Після того, як котел встановлений, можна приступати до наступної стадії. Варто зазначити, що у більшості моделей обладнання незалежно від виробника стандартна схема розташування патрубків:

• По центру розташовується вузол приєднання до газопроводу.
• Праворуч і ліворуч встановлюються елементи приєднання гарячого і холодного водопостачання.
• По краях розташовані патрубки, призначені для підключення системи опалення, причому, якщо дивитися з лицьового боку, то справа буде магістраль обратки, а зліва - подача гарячого теплоносія в контур.

Підключення подачі і обратки теплоносія здійснюється з урахуванням таких вимог:

• Всі з'єднання повинні затягуватися дуже ретельно, але занадто сильно старатися не варто, так як можна пошкодити різьблення, і все з'єднувальні елементи доведеться замінити.

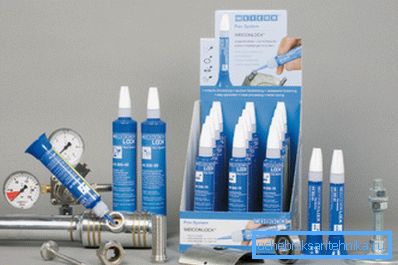

• Для того щоб запобігти протікання в подальшому, всі з'єднання герметизуються. Якщо раніше основним ущільнювальним матеріалом була пакля і фарба, то в наш час з'явилося безліч спеціальних ущільнювачів для різьблення, стійких до високих температур. З їх допомогою ви своїми руками зможете зробити надійні з'єднання.

• Ще один дуже важливий елемент, про який не слід забувати - фільтр грубого очищення, установлюваний на зворотну магістраль. Він затримує всі тверді частинки і запобігає їх потрапляння в котел, тим самим захищаючи обладнання і значно подовжуючи термін його експлуатації.

• Останній важливий елемент - крани, що встановлюються перед з'єднанням. З їх допомогою в разі потреби можна перекрити подачу води і провести ремонт обладнання. Відсутність відтинають кранів ускладнює ремонтні роботи і може викликати завоздушіваніе системи.

Підключення подачі води

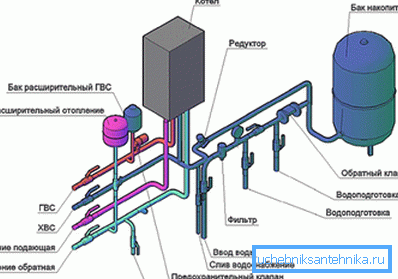

Як зазначалося вище, практично всі сучасні моделі обладнання вимагають приєднання до водопровідної мережі. Це дозволяє забезпечувати постійне підживлення системи і виключає її роботу без необхідного рівня теплоносія.

Щодо даного виду робіт можна відзначити наступне:

• Роботи багато в чому схожі з приєднанням системи опалення, з тією лише різницею, що використовуються елементи іншого діаметру, відповідно, і запірна арматура застосовується інша.
• Підводка холодної води в обов'язковому порядку повинна оснащуватися фільтром для очищення води, так як її якість, особливо в міських водопроводах, залишає бажати кращого. Найпростіше використовувати системи зі змінними елементами, це самий бюджетний варіант, при цьому його ефективність досить висока.
• Всі наявні запірні крани рекомендується кріпити через «американки», так називаються спеціальні роз'ємні з'єднання. Використання даного варіанта дозволяє швидко замінити вийшли з ладу елементи запірної арматури.

Порада! Щоб убезпечити котел від накипу, на трубопроводі, що подає можна додатково встановити накладної магнітний фільтр. Він допомагає позбутися від частинок металу в рідини, завдяки чому значно знижується показник утворення накипу і сповільнюються корозійні процеси на металевих частинах.

Підключення до газопроводу

Ця частина робіт - найбільш відповідальна зважаючи підвищеної небезпеки газопроводів. Будь-які помилки можуть привести до плачевних наслідків, адже газ при попаданні в повітря створює вибухонебезпечну суміш.

Роботи проводяться наступним чином:

• У місці виведення газу повинен бути встановлений вентиль для його перекриття, цю частину робіт роблять газовики, вам необхідно лише вказати, куди підвести трубу.
• Далі встановлюється спеціальний фільтр, краще вибрати якісний виріб, щоб очищення проводилася на найвищому рівні.

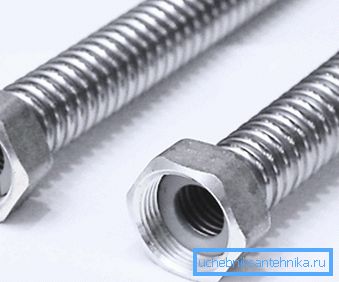

• До нього приєднується спеціальна гнучка підводка, яка спочатку кріпиться до фільтру. Як ущільнювальний елемента потрібно використовувати паклю і фарбу, так як інші матеріали не гарантують необхідного рівня герметичності. Найкраще себе зарекомендували вироби з нержавіючої сталі - міцного і довговічного матеріалу.
• Приєднання до котла ущільнюється прокладками з пароніту, цей матеріал дозволяє забезпечити відмінну герметичність.

Перевірка системи

Після того, як підключення до системи опалення газового котла завершено, необхідно провести ще один важливий захід - перевірку всіх з'єднань на предмет витоків.

Тут є кілька важливих особливостей:

• Надійність всіх рідинних комунікацій перевіряється в першу чергу пробним наповненням системи. Обладнання не включається, просто оглядаються все сполучення на предмет протікання. Навіть найменша вологість говорить про те, що з'єднання зроблено неякісно і його слід або підтягти, або і зовсім переробити (у випадках, коли різьблення пошкоджена).
• Газова підводка перевіряється по-іншому: відкривається вентиль, і все з'єднання обробляються розчином мильної води. Навіть найменша витік буде добре помітна, так як будуть утворюватися бульбашки. У фахівців є прилади контролю, але проста мильна вода є не менш точним показником герметичності, адже цей метод перевірений протягом десятиліть.

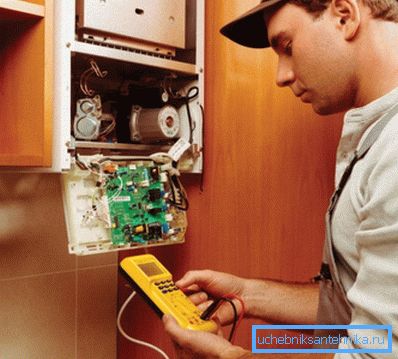

• Перший запуск опалювального обладнання здійснюється з обов'язковою присутністю фахівця з органів нагляду за газовим обладнанням. Якщо ви запустите систему самостійно, то можуть виникнути проблеми з введенням в експлуатацію і отриманням дозволу на використання комунікацій.

висновок

Щоб підключити газовий котел, треба уважно вивчити рекомендації постачальника обладнання, а також враховувати всі вимоги, що пред'являються наглядовими органами, тільки так можна гарантувати працездатність і безпеку системи.

Рекомендуємо переглянути відео, в якому деякі важливі моменти процесу роз'яснені більш детально і показані наочно.
