Зазвичай система обігріву в приватних будинках є автономною, тому для її організації потрібно придбати котел достатньої потужності і визначити, якою має бути тепловіддача радіаторів опалення. Потім вже справа залишається за малим - потрібно всього лише за допомогою трубопроводу з'єднати опалювальні прилади з котлом і заправити все теплоносієм. Найбільш оптимальною схемою підключення є двотрубна, коли є і подача, і обратка.

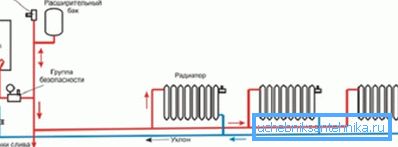

Схема підключення радіатора опалення двотрубна система з нижнім розведенням

Типи опалювальних систем

Використовують однотрубні і двотрубні варіанти, які можуть володіти як достоїнствами, так і недоліками. Конструкція може монтуватися як з нижнім розведенням, так і з верхньої. Однак остання застосовується найчастіше, так як є більш зручним і практичним.

Як ви знаєте, принцип роботи автономної системи обігріву полягає в постійній циркуляції води або іншого теплоносія від котла до пристроїв і назад. При цьому він може пересуватися самопливом, або в примусовому порядку, що досягається шляхом підключення насоса.

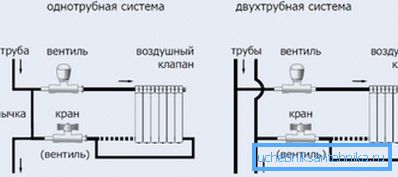

Чим відрізняються між собою одно- і двотрубні схеми обігріву

Двотрубний варіант підключення

Розглянемо її особливості:

  1. Інструкція по монтажу схеми має на увазі наявність двох окремих трубопроводів, до яких підключається кожне з пристроїв.
  2. При цьому один водопровід є подає, звідки надходить гаряча вода, а інший - зворотним, які віддають уже охолоджену воду.
  3. Так як шляху, подоланні теплоносієм, як в трубі, що подає, так і в зворотному, рівні, їх гідравлічний опір однаково. Тобто така схема гідравлічно урівноважена, що робить її застосування найбільш оптимальним.

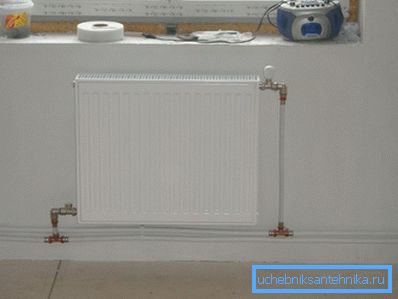

Правильне підключення радіаторів опалення при двотрубної системі - діагональний метод

Порада: використання в даному випадку діагонального методу підключення приладів опалення зробить роботу системи більш ефективною.

  1. Втім, схеми можуть бути і тупиковими, а це означає, що самий:
    • довгий шлях проробляє вже захолола вода, що відходить від останнього в ланцюгу приладу опалення;
    • короткий - пролягає від першого.

    З цієї причини доведеться регулювати подачу гарячої води своїми руками в кожній з батареї кранами або використовувати термостатичні клапани.

    розведення

    Схема може бути примусовою (вбудовується насос) і самопливної, основна перевага останньої полягає в тому, що вона не вимагає наявності електрики. Для цього робиться верхня розводка, а прилади опалення, так само, як і в попередньому випадку, підключаються діагонально.

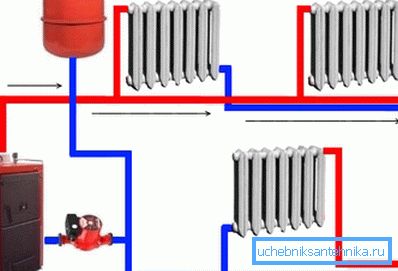

    Примусова двухтрубная схема підключення радіаторів опалення з котлом і насосом

    Використовується вона найчастіше в невеликих житлових будинках, що мають не більше двох поверхів. Хоча вона стане ідеальною в населених пунктах, які відчувають перебої з електроенергією, використовується не часто, що пояснюється необхідністю застосування великої кількості матеріалів і неестетичним зовнішнім виглядом.

    Використовується не тільки в житлових будинках, але і в будь-яких інших будівлях, незалежно від їх призначення. Її організація вимагає великих витрат матеріалів і сил, але все ж переваги такої системи незаперечні.

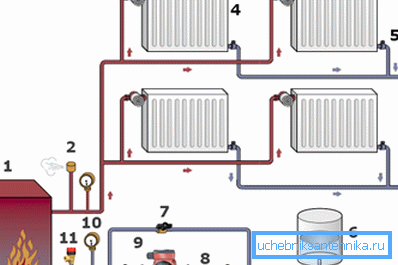

    В системі є можливість автоматичного регулювання температури

    Порада: ви зможете легко підібрати її для будь-яких будівель, якими б складними вони не були.

    На одній гілці можливо розташування великої кількості пристроїв опалення, і це не зажадає додаткової установки гідравлічних регуляторів тиску. Подача води і зворотний відтік в таких схемах підключаються окремо, що дозволяє регулювати обігрів всіх приміщень будинку автоматично. В даному випадку терморегулятори не чинитимуть ніякого впливу на інші прилади, а їх ціна лише ненабагато збільшить вартість монтажу.

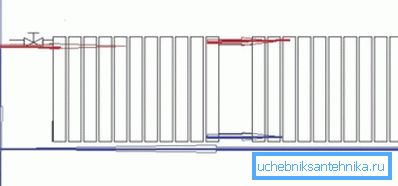

    Діагональне підключення двох радіаторів опалення до одного стояка

    Варіанти підключення опалювальних приладів до системи

    Ми часто говоримо слова - «підключити» і «приєднати», маючи на увазі виконання одного і того ж дії - з'єднати радіатор з трубопроводом опалювальної системи.

    Однак такий підхід є дилетантським, так як між ними існує певна технічна різниця:

    • приєднати радіатор - підвести до нього тубу прямого трубопроводу та «обратки». Прикладом може служити до радіатора бічній варіант, коли труби підходять до приладу з одного боку зверху і знизу, або діагональний.
    • підключити опалювальний пристрій - створити вузол з'єднання, в якому є подача або обратка, а також використовуються регулюючі кульові крани, клапани або інші подібні елементи.

    Є два основні варіанти системи опалення, від яких залежить остаточне складання опалювальної схеми будинку йди квартири:

    1. Верхня - подає магістраль розташований вище верхнього рівня радіатора. В даному випадку використовують такі варіанти приєднання радіатора:
      • одностороннє бічне (знизу і зверху) - спосіб найбільш ефективний при використанні в батареї не більше 10 секцій. В іншому випадку прогрівання далеких відбувається в повному обсязі, через що ККД пристрою істотно знижується;

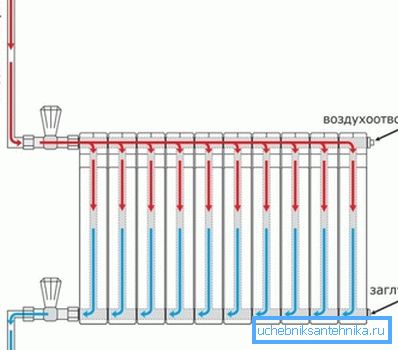

      Одностороннє бокове підключення приладу з верхнім розведенням системи
        • діагональне (зверху і знизу) може бути двох способів, кожен з яких вважається найефективнішим при такому способі розведення. Ви можете використовувати прилади з більшим, ніж 10, кількістю секцій і вони всі будуть прогріватися максимально.
        1. Нижня - подає магістраль підходить до радіатора знизу, зазвичай застосовується при установці насоса:
          • одностороннє бічне (зверху і знизу) - в даному випадку, як і в попередньому, максимальний ефект від такого способу можна отримати тільки при кількості секцій в радіаторах не більше 10, інакше теплоносій просто не встигне прогріти їх;

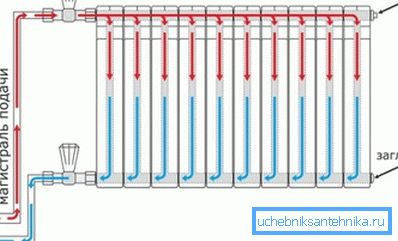

          Підключення бічне при нижній обв'язці
            • діагональне (зверху і знизу) - ефект такий же, як і при верхньому розведенні;

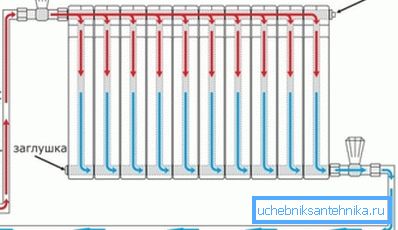

            Діагональний спосіб під'єднання при нижній обв'язці
              • нижній спосіб - в цьому випадку подача підходить знизу до радіатора і виходить з іншого боку теж знизу. Найбільший ефект буде тільки при установці насоса;

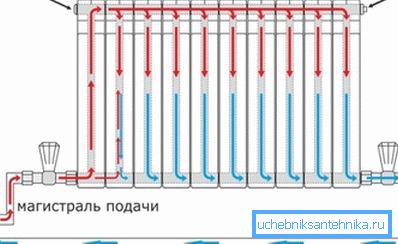

              Як підключити нижнім способом кінцевий радіатор

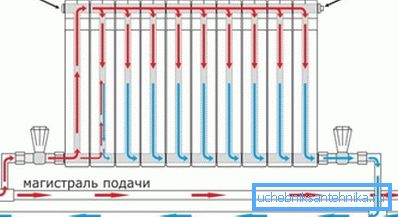

              На фото - варіант приєднання, коли зворотне кільце за опалювальним приладом

              Порада: виробляти закольцовку подачі і обратки далі, ніж встановлений останній радіатор слід дуже обережно, інакше це може вплинути на налаштування всієї опалювальної системи.

              врахуйте:

              • при верхньому розведенні максимальний ефект ви отримаєте при діагональному приєднанні приладів;
              • при нижній розводці і насосі найефективнішим варіантом буде нижній (знизу-знизу).

              висновок

              Як видно зі статті, двотрубний варіант підключення радіаторів до системи опалення є найбільш прийнятним майже з усіх точок зору, за винятком збільшення витрат на комплектуючі. Вони дозволяють без праці зробити регулювання температури теплоносія для різних приміщень, а також зробити необхідну балансування, щоб не стався гідравлічний удар.

              Монтаж опалювальних приладів до схеми не представляє складнощів, тому в приватних будинках його виробляють зазвичай самостійно. Відео в цій статті дасть можливість знайти додаткову інформацію за вищевказаною темі.
