Підключення радіатора опалення до поліпропіленовим трубах -

У наш час поліпропіленові труби користуються більшою популярністю при монтажі систем теплопостачання. Однак, їх підключення до приладів опалення, в тому числі і радіаторів, має деякі нюанси, тому у початківців домашніх майстрів дана задача викликає ряд питань.

Нижче ми докладно розглянемо, як встановити радіатори опалення поліпропіленовими трубами.

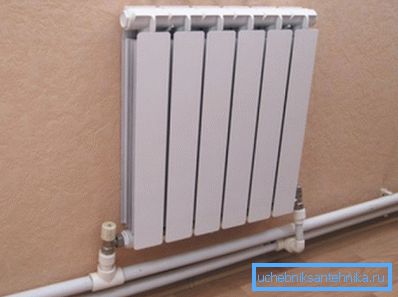

Підключений до поліпропіленові трубопроводу радіатор

вибір матеріалів

Популярність, яку завоювали поліпропіленові труби, пов'язана з рядом їх позитивних якостей:

  • Ціна на них значно нижче, ніж на металеві аналоги.
  • Висока довговічність, завдяки тому, що пластик не іржавіє, до того ж на ньому практично не відкладається осад.
  • Чи не потребують фарбування.

Однак, слід враховувати, що для систем опалення підходять не всі види поліпропіленових труб. Справа в тому, що вони обов'язково повинні мати армувальний шар, який запобігає значне температурне розширення трубопроводу.

Армована поліпропіленова труба

Причому бажано, щоб армувальний шар був алюмінієвим, так як стекловолоконная армування призводить до насичення теплоносія киснем. Це в свою чергу викликає іржавіння металевих поверхонь котлів та інших елементів теплопостачання. Труби, які мають алюмінієве армування і підходять для систем теплопостачання, позначаються маркіровкойPN25.

Зверніть увагу! При виборі труб слід звернути увагу на рівномірність товщини їх стінок. Для цього потрібно подивитися на їх зріз.

Що стосується діаметру, то оптимальний параметр -25 мм.

При цьому також необхідно придбати фітинги, до яких відносяться:

  • муфти;
  • Кутові перехідники;
  • Шарові крани.
Схема однотрубного і двотрубного підключення радіаторів

підключення радіаторів

Схема підключення

Перед тим як з'єднати радіатор опалення з поліпропіленової трубою необхідно накреслити схему системи. При цьому слід враховувати, що існує кілька варіантів підключення батарей:

спосіб підключення Особливості
однотрубний Дана система є найбільш простий і економною в плані витрачання матеріалів. Однак, вона підходить лише для невеликих приміщень, так як теплоносій по шляху до останньої батареї нагріває проміжні, що призводить до нерівномірного їх нагрівання.
Двотрубний Також є послідовне підключення, однак, гарячий теплоносій і «обратка» протікають по різним трубопроводах. Завдяки цьому нагрів батарей здійснюється більш рівномірно.
колекторний (Розподільча гребінка) Такий спосіб є найбільш ефективним, але в той же час і найбільш витратним. Його принцип заснований на паралельному підключенні всіх радіаторів через колектор.
Схема колекторного підключення батарей опалення

Вибір типу схеми залежить від особливостей житла - кількості приміщень, їх площі і пр.Определівшісь з типом системи, слід своїми руками зобразити на схемі розташування батарей опалення в приміщенні, фітинги та всі інші елементи.

Наявність такої схеми дозволить розрахувати необхідну кількість матеріалів, а також спростить подальшу роботу по монтажу системи.

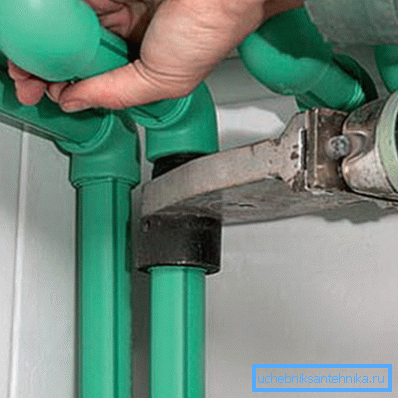

збірка трубопроводу

збірка трубопроводу

Отже, інструкція по збірці трубопроводу виглядає наступним чином:

  • Перш за все потрібно нарізати труби відповідно до розмірів, зазначених на схемі.
  • Далі обрізані торці підготовлених відрізків потрібно зачистити від задирок.
  • Потім кінці відрізків потрібно зачистити спеціальним пристосуванням, що працює за принципом точила для олівців. Дана операція необхідна для здійснення подальшої пайки.
  • Після цього труби і фітинги розігріваються в спеціальному паяльнику, після чого стикуються.
  • Далі трубопровід монтується до стін за допомогою спеціальних тримачів.

Порада! Якщо ви працюєте паяльником для пластикових труб вперше, перш ніж приступити до складання трубопроводу слід потренуватися на обрізаннях.

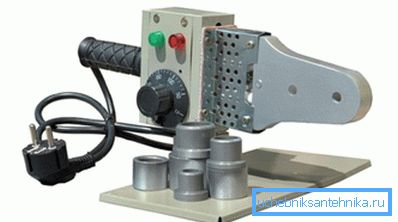

На фото - зварювальний апарат з насадками

Таким чином, трубопровід збирається як конструктор.

При цьому необхідно дотримуватися таких правил роботи зі зварювальним апаратом:

  • Перед виконанням зварювання апарат потрібно розігріти до відключення, після чого дочекатися повторного включення.
  • Необхідно суворо дотримуватися час нагрівання деталей, що з'єднуються. Для різних типів паяльників воно може бути різним. Тому перед використанням пристрою слід ознайомитися з таблицею, яка зазвичай є в інструкції.
  • З'єднувати деталі потрібно рівно, не допускаючи перекосів.
  • Після з'єднання деталей їх не можна зміщувати і ворушити поки не застигне поліпропілен.

В цілому процес зварювання поліпропіленових елементів теплопроводу досить простий.

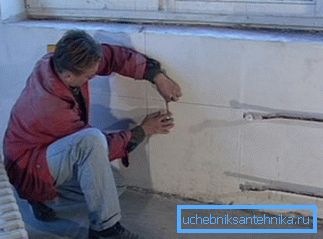

Нанесення розмітки на стіну

монтаж радіаторів

Перед тим як під'єднати радіатор опалення до поліпропіленової трубі необхідно виконати його монтаж.

Дана робота здійснюється в такому порядку:

  1. Перш за все потрібно нанести розмітку на місця розташування батарей.

При цьому слід враховувати вимоги СНиП:

  • відстань від стіни має становити не менше 2 см;
  • відстань від підлоги повинна становити близько 10-15 см;
  1. Потім виконується монтаж кронштейнів. При цьому необхідно використовувати будівельний рівень, щоб прилад розташовувався рівно. Для кріплення кронштейнів можна скористатися дюбель-цвяхами.

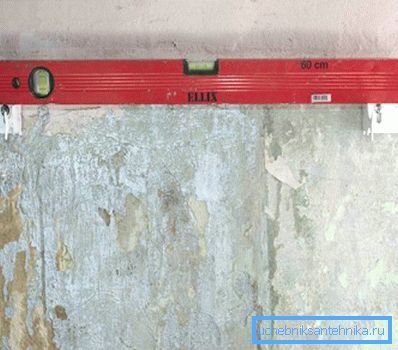

Перевірка стану кронштейнів будівельним рівнем
  1. Після установки кронштейнів потрібно підвісити на них радіатор.

За такою системою слід встановити всі радіатори в приміщенні.

підключення батарей

З'єднання радіатора з поліпропіленової трубою здійснюється в такому порядку:

  • Перш за все до батареї кріпиться перехідна муфта. Слід зазначити, що підключення алюмінієвих радіаторів поліпропіленовими трубами здійснюється спеціальними муфтами, що відрізняються від перехідників, призначених для чавунних батарей.

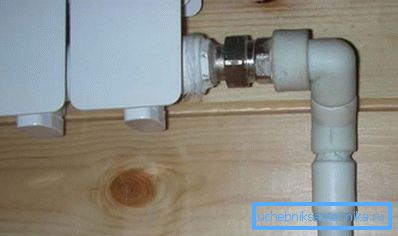

З'єднання радіатора з трубопроводом через перехідник
  • Далі до перехідника підключається кульовий кран, регулювальний вентиль або радіаторний клапан.
  • Потім кран з'єднується з поліпропіленовим теплопроводом.
  • За такою ж схемою здійснюється підключення виходу радіатора до трубопроводу.

Ось, мабуть, і всі основні моменти підключення батарей опалення до поліпропіленові трубопроводу.

висновок

Процес підключення монтажу системи опалення з використанням поліпропіленових труб мало чим відрізняється від трубопроводів інших типів. Особливість полягає лише в способі з'єднання труб з фітингами, так як цей процес здійснюється за допомогою спеціального зварювального апарату. Крім того, для з'єднання самих радіаторів з трубопроводом використовується спеціальний перехідник.

Ознайомитися з додатковою корисною інформацією з означеної теми можна з відео в цій статті.
