Підключення радіатора опалення. схеми контуру. врізка

Як виглядає правильне підключення радіатора опалення? Ми розберемо схеми підключення, що застосовуються в приватних будинках і міських квартирах, і використовуються для цієї мети труби, фітинги і елементи запірно-регулюючої арматури. Крім того, ми з'ясуємо, які помилки можна зробити при проектуванні і монтажі опалювальної системи.

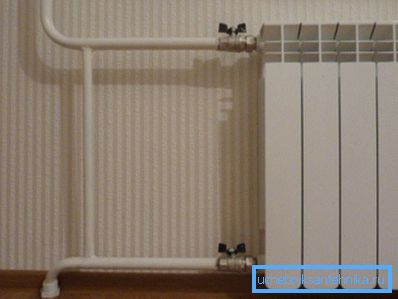

Бокове підключення радіатора до стояка системи ЦО.

схеми контуру

Якщо в міській квартирі схема системи опалення в цілому або її окремої петлі не залежить від наших зусиль, то в приватному будинку контур проектується з нуля.

Можна виділити дві принципово різних схеми:

  • однотрубну, що представляє собою єдиний розлив по периметру опалювального будівлі. Опалювальні прилади врізаються паралельно розливу.

Зауважте: практикується і послідовна установка батарей; вона незручна тим, що не допускає незалежного регулювання приладів.

  • двотрубну - незалежні подає і зворотний розливу. Кожен радіатор виконує роль перемички між ними.

Переваги однотрубної схеми - дешевизна, простота в монтажі і виняткова відмовостійкість. Недоліки - значний розкид температур між першим і останнім опалювальним приладом, а також проблематичність прокладки по периметру будинку при наявності високих прорізів і панорамних вікон.

Двотрубна схема позбавлена ​​цих недоліків, однак за певних умов може створити власнику куди більш серйозні проблеми. Ближні до котла батареї гасять перепад між розливу, що уповільнює циркуляцію в далеких приладах. Саме тому двотрубна система вимагає обов'язкової балансування - дроселювання підводок і регулювання їх пропускної спроможності для вирівнювання температур.

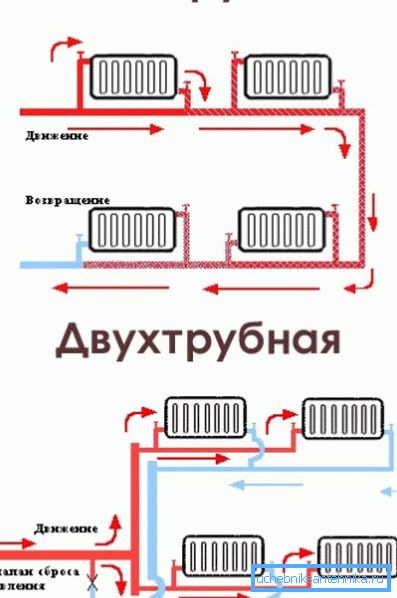

Однотрубна і двухтрубная схеми.

Ця проблема витончено обходиться в попутної двухтрубной системі - контурі Тіхельмана, все петлі якого мають рівну протяжність.

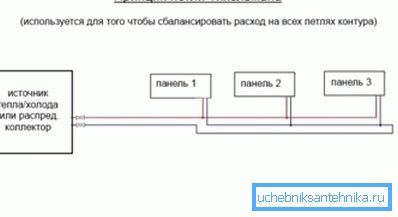

Петля Тіхельмана.

врізка радіаторів

Якими можуть бути способи підключення радіаторів опалення до розливу і стояках?

Назва опис Особливості
бокове одностороннє Підводки з'єднуються з верхнім і нижнім колекторами з одного боку опалювального приладу При невеликій кількості секцій забезпечує максимальну тепловіддачу. При кількості секцій понад десяти дальній від підводок край радіатора буде остигати. У крайніх секціях з часом накопичується мул
знизу вниз Підводки підключені до обох пробках нижнього колектора Тепловіддача приладу незначно знижується за рахунок сповільненій циркуляції через верхній колектор. Радіатор не вимагає промивання: секції не замулюються
діагональне Підводки підключені з верхньої пробці з одного боку радіатора і нижній - з іншого боку Тепловіддача максимальна при будь-якій довжині радіатора. Замулюється низ секцій з боку глухий нижньої пробки

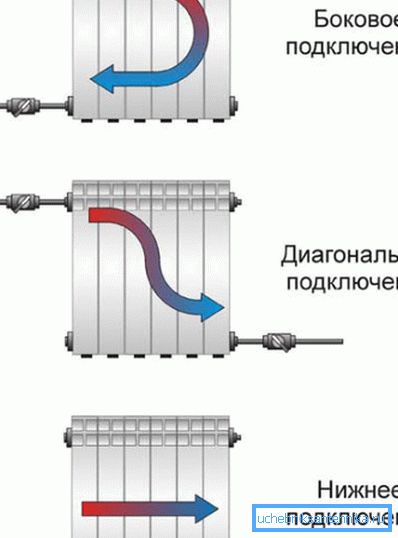

Рух теплоносія при різних схемах підключення.

Зверніть увагу: в закритій автономної системи опалення про проблему замулювання батарей можна забути. Невелика кількість містяться в теплоносії суспензій швидко збирається в грязьовики і надалі проблем не створює. Відповідно, є сенс вибирати ті типи підключення радіаторів опалення, які забезпечать максимальну тепловіддачу.

помилки

Неправильне підключення радіаторів опалення може призвести до збоїв в роботі системи ЦО, автономного контуру або серйозно зменшити тепловіддачу приладу.

Які помилки можна зробити при монтажі батарей?

  • Врізка вашого радіатора між подає і зворотним стояками на будь-якому поверсі, крім верхнього, змусить мерзнути ваших сусідів по стояку. Теплоносій буде циркулювати по малому кільцю - через вашу батарею, а ось тепловіддача всіх приладів вище імпровізованій перемички різко впаде.
  • Врізка радіатора з будь запірної або дросселирующей арматурою на підводках без перемички перед кранами або дроселями. В цьому випадку перекритий кран у вас зупинить циркуляцію в усьому стояку.

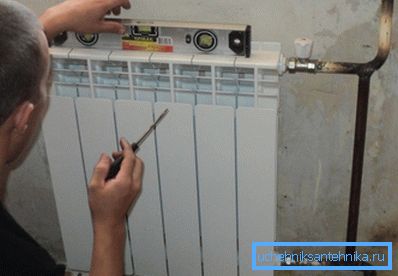

Перемичка між підводками добре видно на фото.
  • Бокове підключення багатосекційного радіатора, як уже говорилося, призведе до падіння тепловіддачі крайніх секцій.
  • До падіння теплової потужності щодо номінальної призведе і підключення опалювальних радіаторів підведенням заниженого діаметру. Нормою є труба ДУ15 (1/2 дюйма) при кількості секцій до семи і ДУ20 (3/4 дюйма) при більшій кількості секцій.

вибір матеріалів

Вибір труб, батарей і фітингів впливає на ефективність і безпеку роботи опалювальної системи як мінімум не менше, ніж її схема. Які матеріали варто віддати перевагу в різних випадках?

Центральне опалення

Штатні параметри роботи ЦО (4-6 кгс / см2, 40-95 С) начебто допускають використання в ній будь-яких сучасних труб, батарей і фітингів.

Однак практика показує, що від деяких їх видів краще відмовитися:

  1. Розрахункове значення температури теплоносія нерідко перевищується в сильні морози. При масових скаргах на холод в квартирах іноді практикується робота елеваторних вузлів без сопла, з заглушених підсмоктуванням. В цьому режимі батареї можуть нагріватися до 130 - 140 С.
  2. Різке закриття будь-якого елементу запірної арматури внаслідок некомпетентності слюсаря або поломки призведе до гідроударів з короткочасним підвищенням тиску до 20-25 атмосфер.

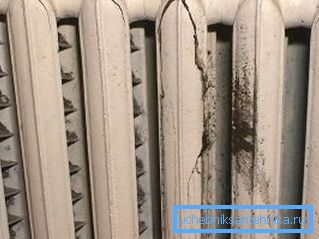

Чавунні радіатори розраховані на тиск 9 - 15 атмосфер і при гідроударі можуть зруйнуватися.

Саме ймовірність позаштатних ситуацій накладає свій відбиток на вибір обладнання для ЦО.

труби

Для монтажу підводок можуть використовуватися:

  • Сталева ВГП (водогазопровідні) труба на зварних з'єднаннях;
  • Оцинкована ВГП труба на різьбах. Зварні шви протипоказані її антикорозійному покриттю: при високих температурах цинк вигорає;
  • Гофрована нержавіюча труба на компресійних фітингах.

Останній варіант привабливий тим, що легко монтується своїми руками із застосуванням найпростішого інструменту - пари розвідних ключів. Ціна гофрованої труби при діаметрі 1/2 дюйма становить близько 200 рублів за погонний метр.

Розводка опалення виконана гофрованими трубами Кофулсо.

радіатори

У системах ЦО застосовуються:

  • Конвектори, що представляють собою виток труби з ребрами, що збільшує тепловіддачу;
  • Біметалічні радіатори. Сталевий сердечник робить їх стійкими до перепадів тиску аж до 25 - 40 кгс / см2;
  • У приміщеннях, в яких естетика не грає вирішальної ролі, практикується установка саморобних суцільнозварних трубчастих радіаторів (регістрів). Як правило, підключення сталевих радіаторів опалення виконується чорної сталевою трубою на зварних з'єднаннях.

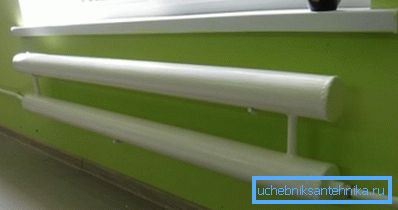

Суцільнозварний регістр.

автономне опалення

труби

Повністю контрольовані параметри автономних контурів дозволяють використовувати в них недорогі і довговічні поліпропіленові та металопластикові труби.

З їх монтажем пов'язана пара нюансів:

  • Для металопластику кращі НЕ компресійні, а прес-фітинги, які краще переносять численні цикли нагрівання й охолодження;
  • Для поліпропілену бажано армування, що зменшує подовження труб при нагріванні.

радіатори

Тут все просто: наш вибір - дешеві, естетичні і володіють високою тепловіддачею алюмінієві батареї.

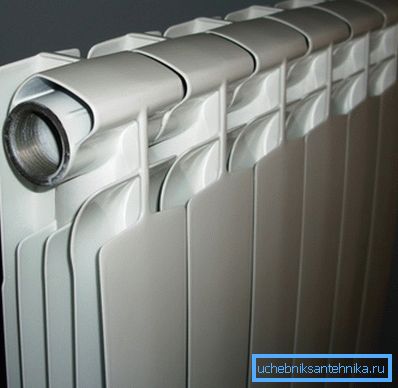

Алюмінієві секційні батареї - прекрасний вибір для автономного контуру.

Арматура та фітинги

Для підключення опалювального приладу до кранів і підводках останні роки масово використовуються американки - фітинги з накидною гайкою, що дозволяють зробити з'єднання які швидко.

Як регулюючої і запірної арматури можуть використовуватися:

  1. Шарові крани;
  2. Конусні крани (дроселі), що дозволяють регулювати тепловіддачу в ручному режимі;
  3. Термостатичні клапани з термоголовки, що допускають автоматичну підтримку заданої температури повітря.

На верхніх поверхах багатоквартирних будинків і в тих випадках, коли верхній колектор радіатора є верхньою точкою окремої петлі контуру, радіаторна пробка комплектується краном Маєвського - нескладним пристосуванням для стравлювання повітряних пробок.

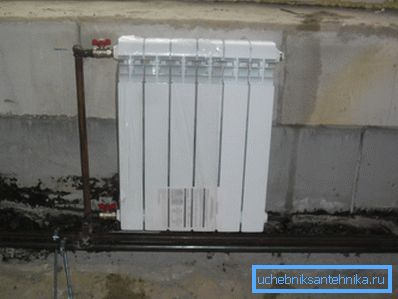

Розташований вище підводок радіатор укомплектований краном Маєвського.

висновок

Сподіваємося, що наш огляд схем підключення і застосовуються в опалювальних системах матеріалів допоможе читачеві прийняти вірне рішення при плануванні власного ремонту або будівництва. Відео в цій статті запропонує його увазі додаткову тематичну інформацію. Успіхів!
