Підключення радіаторів в однотрубної системі. перехресне,

Обігрівальні мережі в приватних і багатоквартирних будинках влаштовуються вже протягом тривалого часу. Досить часто здійснюється однотрубну підключення радіаторів опалення, яка передбачає послідовне з'єднання приладів. Такий варіант найбільш ефективний при використанні природної циркуляції теплоносія.

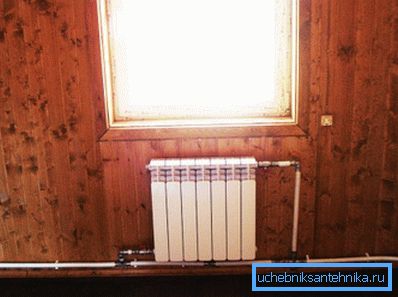

На фото представлена ​​однотрубна мережу опалення.

Плюси і мінуси рішення

При влаштуванні подібних мереж обігріву подає трубопровід від котла підводиться безпосередньо до першої батареї, а від неї до другої, третьої і іншим. Робоче середовище надходить в прилади по черзі.

Якщо в житлі виробляється підключення радіаторів при однотрубної системі опалення, то можна говорити про наступні переваги та недоліки.

Основні переваги

  • Невисока ціна готової мережі пояснюється мінімальною витратою використовуваних елементів;
  • Підведені трубопроводи досить легко заховати, так як вони розташовуються єдиною лінією;
  • Структура системи досить проста, а це дає можливість зводити її своїми руками;
  • Обігрівальна мережу такого типу може функціонувати без примусової циркуляції.

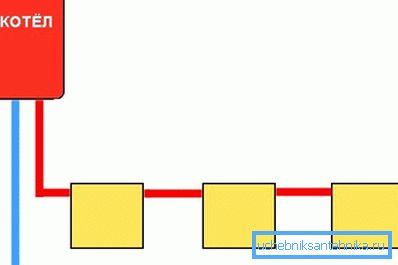

Найпростіша схема однолінійної системи.

певні недоліки

  • Відсутня можливість здійснювати регулювання надходження робочого середовища в опалювальні прилади;
  • Подібні системи не рекомендується використовувати, якщо протяжність трубопроводів дуже велика;
  • Заміну або ремонт батарей в будь-якому випадку доведеться виконувати з повною зупинкою комунікаційної мережі.

Доповнення! Коли здійснюється підключення радіатора опалення до однотрубної системі, можна заощадити на трубопроводах до 50 відсотків бюджету, якщо порівнювати з двухтрубной комунікаційною мережею.

Основні варіанти підключення

З'єднання приладів опалення може здійснюватися кількома способами. Від вибору конкретного з них буде залежати рівень теплових втрат, а також естетичні характеристики. Всього існує чотири базових варіанти, все їх варто розглянути більш докладно.

перехресне розташування

Найефективнішим в плані теплової віддачі є діагональне підключення радіатора опалення при однотрубної системі. Теплоносій надходить в верхнє відділення батареї, а виходить безпосередньо з нижньої частини. При такому варіанті він розподіляється максимально рівномірно по всій конструкції.

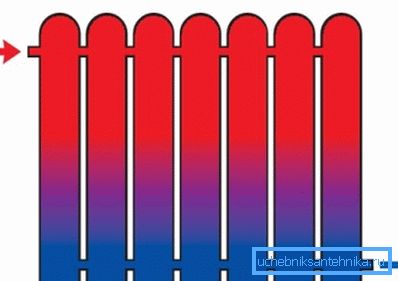

Діагональна обв'язка для приладу обігріву.

седільне підключення

В цьому випадку трубопровід приєднується до нижніх патрубків приладу з кожного боку. При такому способі монтажу в деякій мірі збільшуються теплові втрати. Однак розташування елементів може вважатися вигідним, якщо говорити про естетичні можливості.

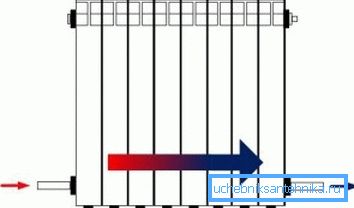

Седільне підключення батареї.

одностороннє з'єднання

Дана методика передбачає розташування елементів з одного боку, але на різних рівнях. Тобто подає трубопровід знаходиться вгорі, а відвідний - внизу. Таким чином, з'являється можливість повноцінно нагріти останній прилад.

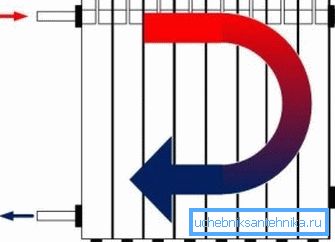

Трубопроводи знаходяться з одного боку.

Нижня розміщення

Така схема підключення радіаторів опалення при однотрубної системі актуальна, якщо провідні елементи заховані під підлогою. Без установки циркуляційного насоса даний спосіб не може бути здійснений, так як теплоносій подається і відводиться через нижню частину.

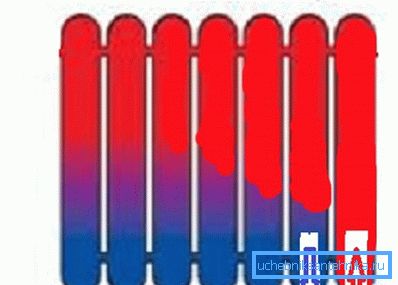

Провідні елементи розташовані знизу.

Проведення монтажних робіт

Після ознайомлення з варіантами підключення батарей прийшов час дізнатися про їх встановлення та подальшому з'єднанні з трубопроводами. Всі дії цілком реально виконати самостійно, відмовившись від залучення професіоналів. Це дозволяє істотно економити.

установка приладів

Перш ніж проводити підключення радіаторів опалення при однотрубної системі опалення, необхідно інсталювати їх. Вони можуть фіксуватися як до бічних поверхонь, так і до нижньої частини приміщення.

Детальна інструкція по монтажу представлена ​​нижче:

  1. Спочатку відзначаються місця установки кронштейнів або гаків. В ході робіт використовується рулетка і простий олівець. Прилад має відокремлювати не менше 8 см від підлоги, близько 10 см від підвіконня і більше 2 см від стіни;
  2. Після нанесення розмітки проводиться інсталяція дюбелів. Для цього в залізобетоні сверлится отвір, відповідне кріпильних деталей. Якщо бічна площину виготовлена ​​з дерева, то фіксація здійснюється саморізами;
  3. На самій останній стадії деталі закріплюються в певному місці, після чого на них вішається підготовлена ​​належним чином батарея. Зазвичай для одного приладу потрібно встановити 2-3 гака або кронштейна.

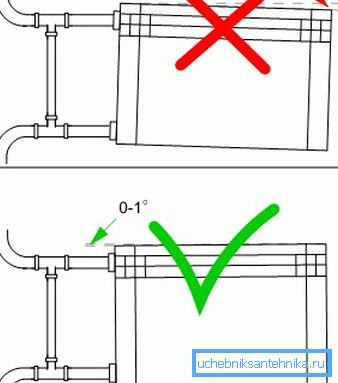

Правильне і неправильне розташування радіатора.

Увага! Після установки кріплень тестується їх надійність. Тримачі не повинні рухатися щодо горизонталі і вертикалі або згинатися під дією прикладених зусиль.

процес приєднання

Обв'язка опалювальних приладів насправді може здійснюватися з використанням елементів з різних матеріалів, але поліпропілен останнім часом користується більшою популярністю. Тому нижче розглядається варіант з трубами саме з цього високомолекулярного з'єднання.

Після установки запірної і регулюючої арматури встановлюється спеціальна муфта, необхідна для стикування з поліпропіленовими виробами. До неї труби приєднуються за допомогою пайки.

Здійснюючи термічну стикування, слід дотримуватися певного часу прогріву. Воно повинно коливатися в межах 5-20 секунд. Перегрів деталей здатний привести до псування.

Схоплювання шва відбувається протягом 3 хвилин, тому протягом цього часу потрібно дотримуватися обережності, інакше елементи можуть викривити або повністю відвалитися.

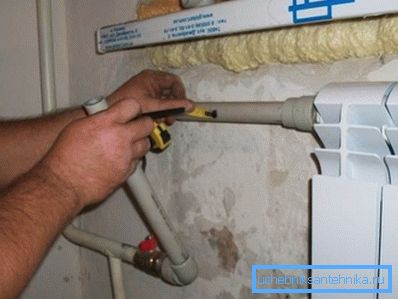

Приблизно так виконується обв'язка батареї.

Корисні рекомендації

  • Незважаючи на простоту комунікаційної мережі такого типу, необхідно перед проведенням основних робіт становитиме детальний проект з попередніми розрахунками;
  • Щоб розташувати провідні елементи в довільних місцях, слід в обов'язковому порядку встановлювати циркуляційний насос, який буде примусово переміщувати теплоносій в замкнутому контурі;
  • Самі трубопроводи з поліпропілену потрібно кріпити до бічної поверхні за допомогою компенсуючих опор. Вони дозволяють зафіксувати вироби в одному положенні, але при цьому лінійне рух залишається можливим;
  • Якщо замість поліпропіленових елементів будуть використовуватися металеві аналоги, то стиковка здійснюється за допомогою спеціальних з'єднувальних деталей або зварювання;
  • При бажанні трубопроводи можна прокласти в стіні, що позитивно позначиться на естетичному сприйнятті приміщення. Можна також зробити декоративний короб, який приховає проводять вироби;
  • Для зниження теплових втрат не рекомендується розташовувати радіатори обігрівальної системи в ніші або будь-яких отворах, особливо якщо ефективність всієї мережі не дуже висока;
  • При наявності циркуляційного пристрою бажано обзавестися джерелом резервного живлення, так як при відключенні електрики опалення функціонувати не буде;
  • Фіксувати батареї за допомогою підлогових власників рекомендується, якщо стіни виготовлені з легких матеріалів. В інших випадках слід монтувати спеціальні гаки.

Заключна частина

Представлена ​​вище інформація надасть можливість починаючим майстрам зробити правильне підключення радіаторів опалення при однотрубної системі в приватному будинку або квартирі.

При монтажі можна використовувати будь-яку із запропонованих схем з'єднання провідних елементів. Що стосується спеціального відео в цій статті, то воно дозволить наочно ознайомитися з даною темою.
