Пластинчастий радіатор: пристрій розроблений таким чином,

Альтернативою звичним секційним, панельним і трубчастим моделям є так званий пластинчастий радіатор. Його конструкція забезпечує ефективну теплопередачу при значній довжині трубопроводів, що дозволяє ефективно застосовувати такі вироби не тільки в житлових будинках, але і в громадських будівлях і промислових об'єктах.

У нашій статті ми розповімо про особливості пластинчастих моделей, а також охарактеризуємо їх основні переваги та недоліки.

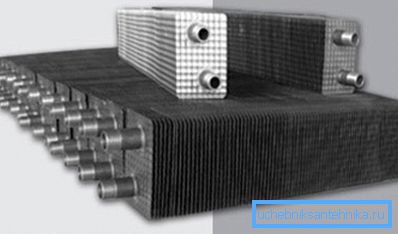

Установка теплообмінників на труби дозволяє істотно підвищити ефективність обігріву

опис виробів

конструкція пристрою

Старі пластинчасті радіатори опалення в СРСР використовувалися практично нарівні з звичними чавунними батареями. Їх встановлювали в школах, поліклініках, державних установах - тобто там, де необхідно було обігрівати досить великий обсяг повітря.

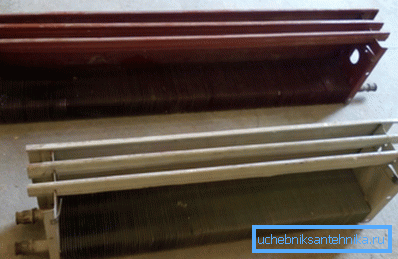

Раніше такі радіатори використовувалися повсюдно

На сьогоднішній день конструкція подібних пристроїв була кілька вдосконалена (в основному за рахунок застосування сучасних матеріалів), проте загальна схема залишилася незмінною:

  • Основу системи складає U-подібна вигнута трубка, по якій рухається теплоносій. На вході і на виході встановлюються крани, що дозволяють відсікти радіатор від системи.

Зверніть увагу! Найчастіше використовуються прості кульові вентилі, оскільки регулювання надходження теплоносія не потрібно, а от надійність потрібна максимальна.

  • На трубку надягають теплообмінні пластини. Вони можуть бути виготовлені з того ж матеріалу, що і сама труба, або ж можуть бути зроблені з іншого металу.

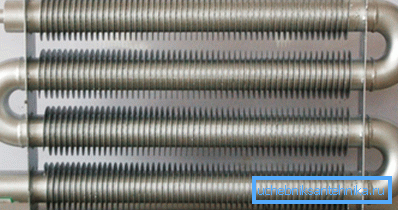

Конструкція з відкритими теплообмінниками
  • Найчастіше вся ця система збирається в тонкостінному металевому корпусі, основною функцією якого є захист теплообмінників від пилу, від подряпин і опіків при контакті з обігрівачем рятується людина. Для виходу гарячого повітря у верхній частині корпусу проробляються отвори.

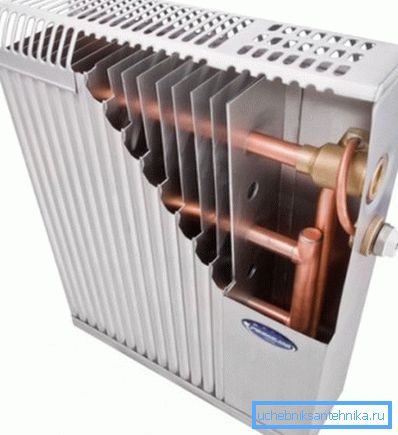

Виріб в сталевому корпусі

Принцип дії

Функціонує така система досить просто:

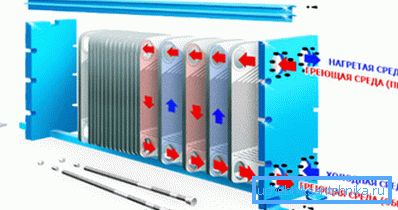

Так працюють теплообмінні пластини
  • Теплоносій (гаряча вода або пар з високою температурою) під тиском до 20 атмосфер рухається по трубах. При цьому висока швидкість руху призводить до того, що при переміщенні по контуру температура теплоносія знижується незначно.
  • При проходженні через ділянку з теплообмінниками вода віддає частину енергії пластин. Ті, в свою чергу, швидко нагріваються до високої температури.
Рух теплових потоків у вбудованій моделі
  • Холодне повітря надходить в корпус радіатора через отвори в нижній частині.
  • Значна площа пластин полегшує тепловіддачу, оскільки вони практично всією поверхнею контактують з повітрям.
  • Після того як температура повітря підвищується, він піднімається вгору і виходить з корпусу через отвори в кришці.

Зверніть увагу! Є і безкорпусні моделі, але ефективність їх функціонування нижче за рахунок певного відсотка тепловтрат.

Процес вертикального переміщення повітря при теплообміні відбувається безперервно і називається конвекцією. Самі ж опалювальні прилади часто називають конвекторами.

Потрібно відзначити, що не завжди природного підйому повітря буває досить. В цьому випадку в нижній частині корпусу монтується вентилятор, який забезпечує переміщення повітряних мас. З одного боку, ціна опалення при цьому зростає за рахунок використання додаткової електроенергії, але з іншого боку істотно збільшується і ефективність.

Основні різновиди

На сьогоднішній день ринок пропонує кілька різновидів батарей пластинчастого типу.

Їх можна умовно розділити за рядом ознак:

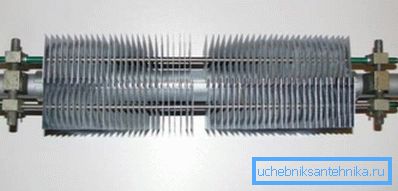

Фото сталевий моделі
Ознака, за яким ведеться класифікація різновиди
матеріал Саме матеріал визначає, наскільки ефективно пристрій буде передавати тепло:
  • Сталеві - найпоширеніші, і при цьому найдоступніші за ціною. Відрізняються простотою конструкції, надійністю і довговічністю, але при цьому мають не найкращою тепловіддачею.
  • Мідні - куди більш рідкісні і дорогі. Мідь практично не піддається корозії, добре переносить гідравлічні впливу, відрізняється високою теплопровідністю. Крім того, вироби з міді вельми привабливо виглядають, тому фахівці радять встановлювати їх в перфорованих корпусах або за гратчастими екранами.
  • Біметалічні - включають в себе сталеві або мідні труби і алюмінієві теплообмінники. За рахунок використання алюмінію досягається підвищення тепловіддачі у сталевих моделей, і зменшення собівартості виробів на основі мідних контурів.
Число труб в кожусі
  • Однотрубні - являють собою «пакет» з однієї труби і одного комплекту теплообмінних пластин.
  • Многотрубний - комплектуються колектором, який розподіляє теплоносій по декільком контурам.
Тип підключення
  • Бокове приєднання - при монтажі своїми руками нам доведеться використовувати спеціальні фітинги, що дозволяють підключити труби до штуцерів, встановленим на бічній поверхні.
  • Нижня приєднання - штуцери розташовуються на нижній площині, що полегшує процес стиковки з трубної розводкою.
спосіб монтажу
  • Навісні - встановлюються на стіну. Інструкція рекомендує використовувати спеціальний кріплення, що дозволяє зафіксувати теплообмінники на певній відстані від поверхні, що несе.
  • Вбудовувані - найчастіше встановлюються в нішу в підлозі. Корпус розташовується або безпосередньо на перекритті, або на спеціальній теплоізоляційної підставці.
Комбінація мідних трубок і алюмінієвих пластин

Переваги і недоліки

Затребуваність пластинчастих радіаторів на ранці обігрівачів для комерційної та суспільної нерухомості пояснюється їх об'єктивними достоїнствами:

  • По-перше, висока швидкість руху теплоносія дозволяє прокладати довгі контури з мінімальними втратами енергії.
  • По-друге, відсутність внутрішніх стиків робить систему виключно надійної: правильно змонтований контур без протікання і розривів повинен витримувати опресовування тиск до 40 атмосфер.

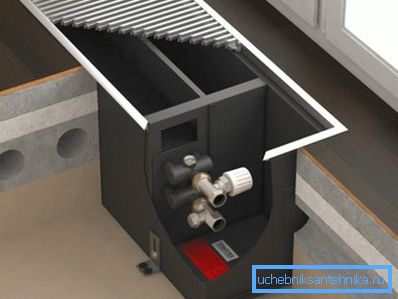

Установка пластинчастого конвектора в підлозі
  • По-третє, безсумнівним плюсом є низька вартість виробів і комплектуючих до них, обумовлена ​​простотою конструкції. Це стосується, перш за все, терморегуляторів, які функціонують за принципом дозування потоку теплоносія.

Звичайно, є і недоліки:

  • З одного боку, зовнішній вигляд радіаторів залишає бажати кращого, оскільки коробчаті корпусу не відрізняються оригінальністю дизайну.
  • З другої сторони, якщо зняти корпус, то ребра теплообмінників будуть забиватися пилом, що істотно знизить ефективність обігріву.

Порада! Навіть закриту батарею потрібно періодично очищати за допомогою пилососа, видаляючи забруднення з вихідних отворів у верхній частині корпусу.

висновок

Пластинчастий сталевий радіатор - це досить проста, але при цьому ефективна конструкція. Використовувати її варто не скрізь, але там, де потрібно швидко і ефективно обігріти велику площу, вона точно виявиться доречною. Більш детально вивчити особливості таких батарей ви зможете, якщо приділіть час перегляду відео в цій статті.
