Плоскі радіатори: огляд різновидів і особливостей їх

В даний час все більшою популярністю користуються плоскі радіатори опалення. Втім, це й не дивно, так як така категорія опалювальних приладів відмінно поєднується з сучасними підвіконнями, які не набагато виходять вперед за межі стіни.

Крім того, установка плоских опалювальних приладів дозволяє обійтися застосуванням дротяних мало винесених вперед карнизів. Ну і нарешті радіатори малої товщини акуратно виглядають, а тому напевно впишуться в будь-який інтер'єр.

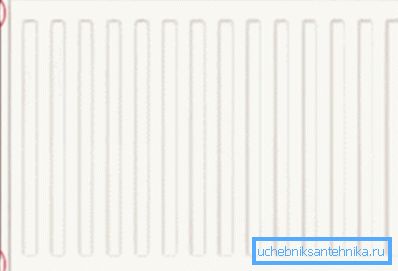

Тонка батарея, що встановлюється врівень з кромкою підвіконня

Основні різновиди

Плоскі опалювальні прилади нескладно відрізнити від традиційних секційних аналогів за зовнішнім виглядом. Лицьова сторона пристроїв являє собою цілісну панель іноді гладку, частіше рифлену панель з перфорацією або без перфорації.

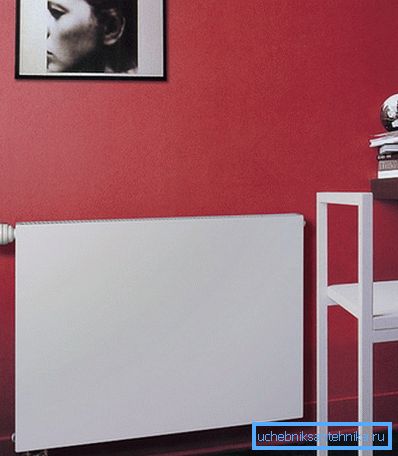

Модель з гладкою поверхнею

Умовно, всі опалювальні прилади, які належать до категорії плоских, можна поділити на такі типи:

  • настінні панельні батареї з нагрітою водою в якості теплоносія;
  • масляні електричні обігрівачі з можливістю кріплення на стіну або з покриттям розташуванням;
  • електричні конвектори з настінним і підлоговим розташуванням.

Всі ці опалювальні прилади, не дивлячись на очевидні відмінності, характеризуються малою товщиною, що істотно спрощує їх монтаж на стіну. Розглянемо особливості будови та експлуатації кожної з перерахованих модифікацій.

панельні батареї

На фото приклад компактної установки плоского опалювального приладу

До цієї категорії обладнання, в першу чергу, слід віднести плоский сталевий радіатор, який сьогодні можна придбати в більшості спеціалізованих магазинів.

Зовні такі прилади є прямокутну плиту, у верхній частині якої знаходиться перфорація, необхідна для вивільнення нагрітого повітря. Усередині кожуха розташовані металеві трубки з радіаторними пластинами.

За рахунок циркуляції теплоносія по трубках, тепле повітря частково вивільняється, проходячи через верхню перфорацію, і частково нагріває лицьову металеву поверхню, яка, в свою чергу, також вивільняє тепло в приміщення.

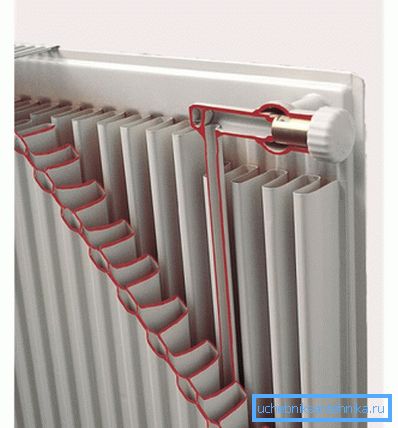

Сталевий плоский радіатор опалення в розрізі

Панельний сталевий радіатор, в основному, призначений для монтажу в автономних опалювальних системах і не рекомендований для експлуатації в централізованих системах.

Справа в тому, що прилад розрахований на роботу з низьким тиском теплоносія, не більше 10 атмосфер при температурі не більше +100? С. Проте, статистика експлуатації панельних сталевих батарей показує, що такі пристрої успішно експлуатуються в багатоквартирних будинках.

Важливо: Серйозною загрозою для сталевих батарей є специфічний склад теплоносія в централізованій системі опалення. Наявність реагентів в циркулюючої воді здатне прискорити протікання корозійних процесів.

Масляні електричні обігрівачі

Плоский масляний радіатор з можливістю настінного і підлогового розташування

На ринку представлено два різновиди масляних нагрівачів: секційні і панельні. Нас цікавить плоска панельна модифікація з можливістю настінного або підлогової установки.

Цей опалювальний прилад від інших батарей відрізняється тим, що в якості теплоносія застосована не вода, а мінеральне масло. Таке рішення має характерне перевагу, так як масло, в порівнянні з водою, довше остигає і, як наслідок, довше вивільняє тепло.

Панельні масляні радіатори відрізняють наступні переваги:

  • Мале енергоспоживання, в порівнянні з спіральними електронагрівачами.
  • Не сушить повітря і, як наслідок, комфортні умови проживання в приміщенні.
  • Невисока температура нагрівається поверхні і, як наслідок, відсутність загрози отримання опіку при необережному торканні.
  • Широкий асортимент нагрівачів, представлених у продажу і, як наслідок, можливість вибору пристрою з відповідними габаритами.
  • Доступна ціна.
  • Відносно невелика вага і, як наслідок, можливість монтажу на будь-які стіни.
  • Проста інструкція установки, а тому є можливість виконати монтаж своїми руками.

Важливо: Завдяки своїй незалежності від систем опалення, такі нагрівачі можна встановлювати не тільки в квартирах, які використовуються для постійного проживання, а й у заміських сезонно використовуваних будинках.

Настінний електричний конвектор

Електричний конвектор в інтер'єрі дачі

Перераховуючи плоскі тонкі радіатори опалення, не можна не відзначити електричні опалювальні конвектори. Ці пристрої також представлені в продажу широким асортиментом модифікацій, які відрізняє ціна, типорозміри, споживана потужність, конструкція нагрівальних елементів і т.д.

На відміну від традиційного радіатора, в якому циркулює той чи інший теплоносій, в цьому пристрої застосовані нагрівальні елементи, які передають тепло металевим пластинам, які, в свою чергу, вивільняють це тепло через щілини у верхній частині захисного кожуха.

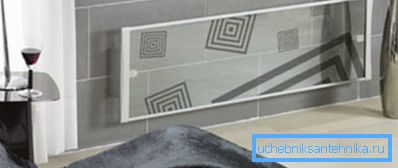

Електричний конвектор в інтер'єрі сучасної квартири

У процесі конвекції повітря пристрій може швидко прогріти приміщення. Така категорія опалювальних приладів універсальна в плані експлуатації, але, тим не менш, є оптимальним вибором для котеджів, проживання в яких носить епізодичний характер.

Отже, ми визначилися з основними різновидами плоских опалювальних приладів, які можна застосувати в квартирі або заміському будинку. Наприкінці розглянемо докладніше особливості підбору панельних радіаторів опалення стосовно того чи іншого житлового приміщення.

Особливості вибору сталевих панельних батарей

При виборі сталевих радіаторів слід звернути увагу на маркування.

У маркуванні можна виявити наступні буквені позначення:

  • kv - нижній тип підключення;
  • k - бічний тип підключення.

Крім літерних позначень, в маркуванні є числові значення:

  • 11 - тип батарей з однієї зовнішньої гріє поверхнею.
  • 21 - тип з двома гріють панелями і одним теплообмінником, по якому циркулює теплоносій.
  • 22 - тип з двома панелями і з двома теплообмінниками між ними.
  • 33 - тип з трьома панелями і трьома теплообмінниками.

Отже, з маркуванням ми визначилися, але що вибрати?

Для використання в квартирах стандартного планування оптимальним вибором стане двадцять перше тип радіатора. Такий вибір пояснюється малою товщиною, прийнятною тепловіддачею і невисокою вартістю.

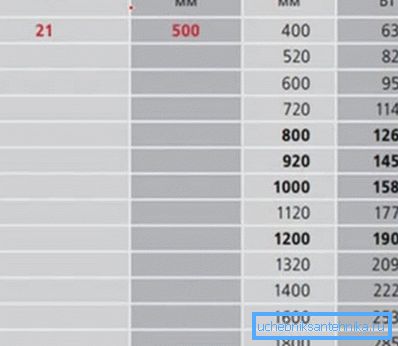

Співвідношення висоти і довжини панельних радіаторів 21 типу з параметрами потужності

Спробуємо розрахувати тепловіддачу пристрою довжиною в 1 м.

Як ми бачимо в таблиці, цей параметр приблизно становить 1.5 кВт. У той же час потрібно розуміти, що ця величина можлива тільки в тому випадку, якщо теплоносій розігрітий до +90? С.

Насправді, температура теплоносія в централізованій системі значно нижче, а тому реальна тепловіддача складе не зазначені в таблиці 1.5 кВт, а не більше 1 кВт. Таким чином, якщо для нормального обігріву приміщення досить потужності батарей в 1.5 кВт, не обмежуємося установкою одного радіатора, в паспорті якого прописана необхідна нам потужність.

Для того щоб не мерзнути взимку, краще поставити не один, а два таких радіатора. Або ж, якщо дозволяє конфігурація приміщення, встановлюємо єдину панель довжиною 1600 мм і цього буде достатньо для створення комфортних кліматичних умов.

висновок

Тепер ми знаємо, що собою являє плоский однорядний радіатор опалення і можемо вибрати відповідний по всіх параметрах опалювальний прилад. Для того щоб дізнатися більше цікавого, пропонуємо подивитися відео в цій статті.
