Побутові газові котли опалення: огляд оптимальних варіантів

Велика частина побутових опалювальних систем в Російській Федерації при наявності газопроводу в тому чи іншому регіоні працюють на газових котлах різного типу. Причому багато користувачів навіть не підозрюють про те, що в деяких ситуаціях можна віддати перевагу різні принципи роботи агрегатів.

У більшості випадків для будинку використовують традиційні конвекційні системи, незалежно від контуру, тобто, це можуть бути радіатори або теплий поп, а ці способи виробляють обігрів приміщення при різних температурах. Тому, давайте разом розберемося, чим відрізняються конвекційні і конденсаційні котли, дізнаємося про їх переваги та недоліки, способах підключення, а також подивимося відео ролик.

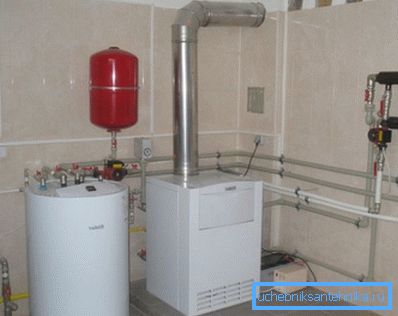

Газові котли для дому

Огляд конвекційних моделей

• PROTHERM ПАНТЕРА 25 KTV є настінну двоконтурну конвекційну опалювальну систему, для якої встановлюють димар турбированного типу. Котел живиться від напруги 220 / 230В частотою 50Гц і має потужність 147Вт, струм 4А, захист рівня IP40.

При цьому теплова потужність його становить 26,5кВт з ККД 92%. Як енергоносій можливе використання тільки природного газу або пропану, тільки витрата природного становить 2,8-1,12м³/ Годину, а пропану - 2,05-0,82м³/година.

• Діапазон температури, який можна задати термостатом коливається від 38 ° C до 80? C, оптимальний робочий тиск 0,5-3 бару, розширювальний бак має об'єм 7 літрів, теплообмінник з нержавіючої сталі, а пальник з хромонікеля. При експлуатації можливі три режими тривалого використання, це зима / літо / відпустка, є функція антізамерзаніяі, захист від заклинювання насоса / триходового клапана і датчик тиску для опалювальної системи. Маса 37кг з габаритами (висота / ширина / глибина) 7420x410x3110 мм.

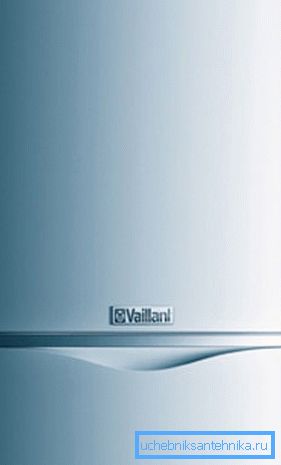

• VAILLANT atmoTEC plus VUW 200-5 являє собою настінну двоконтурну конвекційну опалювальну систему, для якої встановлюють димар турбированного типу. Котел живиться від напруги 220 / 230В частотою 50Гц і має потужність 147Вт, струм 4А, захист рівня IP40. При цьому теплова потужність його становить 26,5кВт з ККД 92%. Як енергоносій можливе використання тільки природного газу або пропану, тільки витрата природного становить 2,8-1,12м³/ Годину, а пропану - 2,05-0,82м³/година.
• Діапазон температури, який можна задати термостатом коливається від 85 ° C до 110? C при подачі на магістраль від 75 ° C до 85? C, оптимальний робочий тиск 0,5-3 бару, розширювальний бак має об'єм 10 літрів, теплообмінник з нержавіючої сталі , а пальник з хромонікеля.

При експлуатації можливі три режими тривалого використання, це зима / літо / відпустка, є функція антізамерзаніяі, захист від заклинювання насоса / триходового клапана і датчик тиску для опалювальної системи. Маса 31кг з габаритами (висота / ширина / глибина) 800x440x3380 мм.

• BOSCH ZWA 24-2 K являє собою настінну двоконтурну конвекційну опалювальну систему, для якої встановлюють димар турбированного типу. Котел живиться від напруги 220 / 230В частотою 50Гц і має потужність 240Вт, струм 4А, захист рівня IP40. Як енергоносій можливе використання тільки природного газу або пропану.
• Діапазон температури, який можна задати термостатом коливається від 85 ° C до 110? C при подачі на магістраль від 75 ° C до 85? C, оптимальний робочий тиск 0,5-3 бару, розширювальний бак має об'єм 8 літрів, теплообмінник з нержавіючої сталі , а пальник з хромонікеля. При експлуатації можливі три режими тривалого використання, це зима / літо / відпустка, є функція захисту від замерзання, захист від заклинювання насоса / триходового клапана і датчик тиску для опалювальної системи. Маса 33кг з габаритами (висота / ширина / глибина) 7150x400x3550 мм.

Огляд конденсаційних моделей

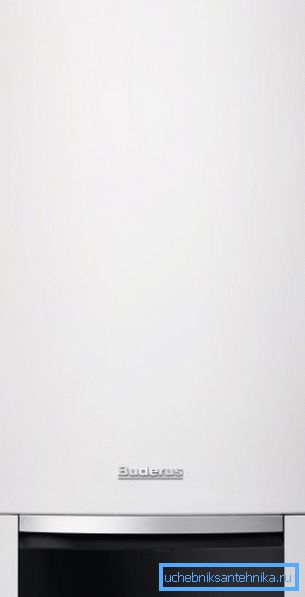

• Buderus Logamax plus GB012-24K (Німеччина), як на фото вгорі, являє собою настінну двоконтурну конденсаційну опалювальну систему, яку широко використовують для площ від 100 до 220м². Котел працює від змінної мережі 220-230В частотою 50 Гц і споживає всього 120Вт потужності і при цьому може працювати в режимі опалення 90? C (максимум). Розширювальний бак даної моделі має 8 літрів, два ребристих теплообмінника виконані з алюмінію з номінальною потужністю 26,5Вт.
• За допомогою рекуперативного теплообмінника проводиться конденсації теплової енергії димових газів, і, як наслідок, ККД котла становить 102,5%, а при роботі не створює шуму. Витрата палива становить 2,7³/ Годину, відпрацьовані гази відводяться в турборежимі, є циркуляційний насос, дисплей, пульт дистанційного керування, електронний розпал і захист від замерзання. Параметри (висота / ширина / глибина) становлять 720x440x355 мм при масі 37кг і гарантійному терміні 24 місяці.

• Buderus Logano plus GB312-280 з автоматом горіння котла SAFe (Німеччина) представляє собою підлогову двоконтурну конденсаційну опалювальну систему, яку широко використовують для площ від 140 до 280м². Котел працює від змінної мережі 220-230В частотою 50 Гц і споживає всього 330Вт потужності і при цьому може працювати в режимі опалення 56-78? C (оптимально). Розширювальний бак даної моделі має 8 літрів, два ребристих теплообмінника виконані з алюмінію з номінальною потужністю 27,1Вт.
• За допомогою рекуперативного теплообмінника проводиться конденсації теплової енергії димових газів, і, як наслідок, ККД котла становить 108,0%, а при роботі не створює шуму. Тиск газу на вході становить 20 мбар, відпрацьовані гази відводяться в турборежимі, є циркуляційний насос, дисплей, пульт дистанційного керування, електронний розпал і захист від замерзання. Параметри (висота / ширина / глибина) становлять 1517x1410x717 мм при масі 330кг і гарантійному терміні 24 місяці.

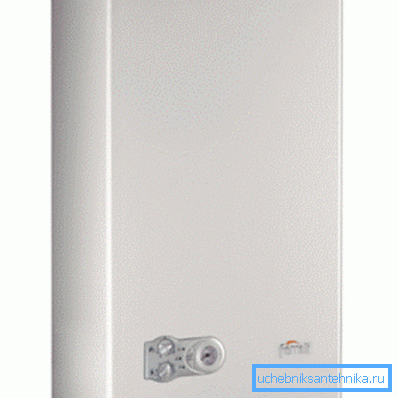

• Ferroli DIVAproject C24 (Італія) представляє собою настінну двоконтурну конденсаційну опалювальну систему, яку широко використовують для площ від 100 до 220м². Котел працює від змінної мережі 220-230В частотою 50 Гц і споживає всього 120Вт потужності і при цьому може працювати в режимі опалення 90? C (максимум). Розширювальний бак даної моделі має 8 літрів, ребристий теплообмінник виконаний з міді з номінальною потужністю 23,5Вт.
• За допомогою рекуперативного теплообмінника проводиться конденсації теплової енергії димових газів, і, як наслідок, ККД котла становить 91%, а при роботі не створює шуму. Витрата палива становить 88 м? / Год (0.65 кг / год - для зрідженого газу G31) відпрацьовані гази відводяться в турборежимі, є циркуляційний насос, дисплей, пульт дистанційного керування, електронний розпал і захист від замерзання. Параметри (висота / ширина / глибина) становлять 700x400x330 мм при масі 27кг і гарантійному терміні 24 місяці.

Примітка. Конденсаційні газові побутові котли опалення відрізняються за принципом роботи, про яке буде розказано нижче. Але для споживача важливий кінцевий результат, тому, можна сказати, що моделі конденсаційного типу ще називають низькотемпературними.

Тобто, їх теплообмінники чудово себе почувають при постійній температурі нижче 60? C, що для конденсаційного типу вкрай небажано. До того ж, конвекційний агрегат, незважаючи на те, що його купівельна ціна вища, в кінцевому результаті виходить економніше, ніж конвекційний.

Принцип роботи газових конвекційних котлів

Природний або зріджений газ надходить по трубопроводу до газовому пальнику, яка знаходиться в паливній камері котла, під теплообмінником. Її розташування дозволяє язикам полум'я з максимальним ККД обігрівати теплообмінник, в якому, в свою чергу, гріється проточна вода (див.також статтю Газове опалення в дерев'яному будинку: монтаж і експлуатація).

Термічний датчик на виході фіксує задану вами температури і при оптимальному значенні автоматичне реле перекриває подачу палива і пальник згасає. Коли температура води знижується на 1-2? C, знову спрацьовує автоматика і електричний розпал активізує пальник - процес обігріву вступає в активну фазу і такі періодичні цикли зберігаються аж до відключення котла.

При покупці агрегату вам слід знати, що конвекційні (традиційні) побутові газові опалювальні котли бояться утворення конденсату, який згубно впливає на експлуатаційний ресурс теплообмінника і димоходу, так як це не просто водяна пара, а його суміш з кислотами, що утворюються від згоряння пропану.

Найнебезпечніший температурний поріг, який може бути в теплообміннику? Він знаходиться між 55? C і 57? C. Це говорить про те, що найбільш оптимальна температура для традиційних агрегатів повинна складати 60-80? C, але при цьому різниця в що подає й зворотному трубопроводі повинна бути незначною.

Принцип роботи газових конденсаційних котлів

Конденсаційні опалювальні побутові газові котли виходять найбільш економними - при спалюванні газу виділяється теплова енергія, що передається теплоносію. Але при цьому також утворюється і пар з кислотою, який в даному випадку не виводиться на вулицю, як в звичайному, традиційному котлі.

Тут, в спеціальній камері відбувається вторинний відбір тепла, тобто, наявні в наявності продукти згоряння, які можуть мати температуру до 150? C, остигають нижче точки роси (утворення конденсату) - 55? C - звідси, власне, і назва котлів. А ось та теплота, яка була звільнена в процесі конденсації, витрачається на нагрів теплоносія.

Середньостатистичний розрахунок ККД для конденсаційних котлів

Примітка. Подібний розрахунок, як на верхній таблиці, для традиційних котлів за підсумками складе всього 92% ККД, що на 15% нижче, отже, можна зробити висновок, що економія на конденсаційних агрегатах при їх експлуатації складе тих же 15%.

Такі агрегати найбільш ефективні при низьких температурах (30-50? C), що як не можна краще підходить для системи теплої підлоги, а при роботі в режимі 60-80? C ККД знижується до 94-95% - це відбувається через значне зниження конденсації пари, які забезпечують вторинний нагрів теплоносія.

Крім того, двоконтурна система для опалення та ГВП для умовного будівлі при конденсаційному методі нагріву теплоносія різко знижує викид в атмосферу чадного газу і оксидів азоту (до 70%).

Як ви розумієте, можливістю економити, та ще при цьому залишати після себе чисте повітря відразу викликала різкий попит у меркантильних європейців - в деяких країнах кількість задіяних конденсаційних котлів досягає 99%. А ось англійці і бельгійці пішли ще далі - в цих країнах законодавство взагалі забороняє використовувати конвекційні котли - тільки конденсаційні.

Але тут вигідні не тільки економія грошей і обмеження шкідливих викидів в атмосферу - такі котли вільно витримують перепади тиску від 5 мбар до 10 мбар, і при цьому втрата потужності може становити всього 10%, а на експлуатаційний ресурс пальників це не впливає взагалі.

теплообмінники

Примітка. Зараз для виробництва теплообмінників в основному використовують сталь, чавун і мідь, хоча для конденсаційних котлів часто використовується алюміній. Від правильного вибору моделі з тим чи іншим теплообмінником залежить термін експлуатації котла і його вартість.

Більш ймовірно, що вам в магазині запропонують газовий побутовий котел опалення з чавунним теплообмінником, так як такий матеріал можна назвати найдешевшим, міцним і легко піддається обробці. Основна перевага стали в таких випадках, це найнижча вартість агрегату і пластичність матеріалу.

Але, незважаючи на це, при періодичному напруженні і охолодженні сталь покривається тріщинами через так званого теплового напруги. А ось до недоліків сталевих теплообмінників можна віднести їх схильність до корозії, що особливо небезпечно при виникненні конденсату. А також великий обсяг і масу - чим більше обсяг і маса, тим більше газу буде витрачатися на його обігрів.

Чавун практично не боїться корозії, хоча все одно інструкція не рекомендує використовувати агрегат в такому режимі, щоб виникав конденсат (55? -57? C). Але при експлуатації котла такі теплообмінники досить вимогливі - можливо, поява сольових відкладень в надгорелочной частини (брудна вода), що викликає розтріскування.

Крім того, через перепад температури на вході і виході може виникнути низькотемпературна корозія, що теж загрожує растрескиванием (порятунком від цього служить четирёхходовой змішувальний клапан на обратке).

Найефективнішим можна назвати теплообмінник з міді, незважаючи на те, що багато хто вважає його ненадійним. Здатність міді швидко передавати температуру практично повністю виключає низькотемпературну корозію і котли здатні працювати в режимі 30 ?, а іноді навіть нижче. Тут найменший витрата палива, так як мідні теплообмінники мають найменші обсяги плюс гарну теплопровідність.

висновок

На закінчення слід сказати, що не варто монтувати газові котли своїми руками, навіть якщо ви розібралися з їх пристроєм.

По крайней мере, з двох причин:

• По перше, довільна встановлення та підключення до газової труби такого агрегату заборонена законом і чревата небезпеками (тому є багато прикладів).
• По-друге, майстер з ліцензією відзначить вам гарантійних термін, що автоматично має на увазі гарантійне обслуговування, з дня монтажу агрегату, а не з дня його продажу.
