Подовжувач протоки для радіатора: використання і самостійне

Напевно, багатьом знайома ситуація, коли у радіатора нагріваються тільки перші кілька секцій, а решта залишаються холодними, причому ви впевнені, що повітря в опалювальному приладі немає, та й підключення виконано так, як того вимагає інструкція - не підкопаєшся.

У більшості випадків (99%) сантехніки запропонують вам перепідключення, тобто заміну старого підключення на діагональне - це дозволяє теплоносія рівномірно розподілятися по всій площі обігрівача, але переробка зажадає не тільки матеріальних, а й естетичних витрат, що прийнятно далеко не для всіх.

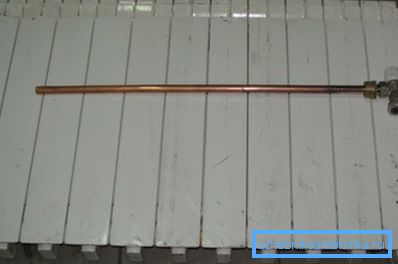

Радіаторна напрямна або подовжувач протоки

Тому, можна використовувати інший варіант, про який ми хочемо вам розповісти, а ще запропонувати вашій увазі відео в цій статті.

Використання подовжувача протоки

Що це таке

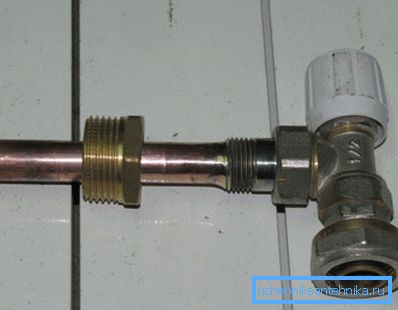

Подовжувач протоки з термоголовкою для регулювання
  • Якщо в радіаторі більше 10 секцій, то є ймовірність, що при бічному підключенні вони будуть нагріватися нерівномірно, тобто, чим далі секція від труби подачі, тим холодніше в ній буде теплоносій, так як циркуляція в опалювальному приладі буде проходити з різною швидкістю. Тому, щоб не переробляти бокове підключення на діагональне після монтажу батареї, що може викликати певні проблеми з облаштуванням інтер'єру кімнати, можна встановити подовжувач протоки для радіаторів своїми руками.
  • Після монтажу такого пристрою, циркуляція теплоносія приймає рівномірний характер - внутрішнє діагональний рух води починає проходити з однією швидкістю і тим самим проблема нерівномірного нагрівання батареї знімається сама по собі.

Але, виявляється, не все так просто, як це повинно бути насправді - справа в тому, що купити подовжувач протоки в магазині, що торгує сантехнікою або навіть замовити його в мережі Інтернет - ціла проблема і причина сама банальна - ні, не висока ціна , а їх відсутність. Але для тих, у кого є бажання облаштовувати свій побут, це питання вирішуємо - пристосування можна зробити самостійно.

Зроби сам

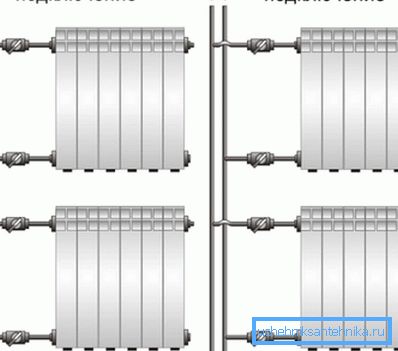

При будь-якому вигляді підключення перед радіатором повинна бути врізана запірна арматура

Для того щоб зробити таку маніпуляцію з радіатором, є одна важлива умова, яке, втім, необхідно виконувати для дуже багатьох ситуацій - це наявність запірної арматури на трубах подачі і повернення, куди будуть включатися кульові крани і «американки».

Для демонтажу вам, в першу чергу, потрібно перекрити обидва крана і акуратно відгвинчуєте верхню ліву чи праву футорка - є ймовірність, що силіконова прокладка при цьому буде пошкоджена, тому, краще всього купити її про запас - благо, у неї копійчана вартість. Звичайно, найкраще, якщо ви повністю звільніть батарею від труб і знімете її з кронштейнів - на підлозі вам буде набагато зручніше проводити подальші роботи.

А тепер давайте розберемося, як зробити подовжувач, але перш за все, для реалізації проекту вам знадобиться шматок мідної водопровідної труби - її зовнішній діаметр повинен бути 18 мм, а товщина стінки не менше 1 мм. Крім труби вам потрібна буде двадцята муфта під пайку - її зовнішній діаметр не 20, а 19,5 мм.

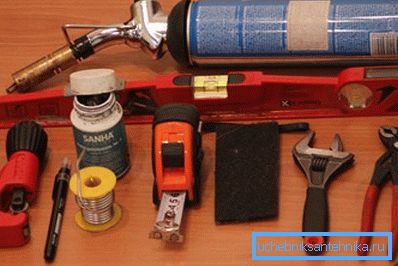

Інструмент для пайки мідних труб

Щоб спаяти втулку з трубою, вам знадобиться набір спеціальних інструментів, як то:

  • Труборіз, яким ви зможете відрізати мідну трубу без деформації;
  • Фаскознімачі, яким ви зможете зняти фаску і задирки на кінцях після різання;
  • Труборасшірітель або розвальцювальник;
  • Сталевий йоржик для очищення мідної поверхні перед пайкою;
  • Щітка для очищення оброблюваних поверхонь від бруду, яка буде заважати пайку;
  • припій;
  • Пальник з насадкою газова, регульована.

Примітка. Для цієї мети ви також можете використовувати компактну газовий пальник на основі балонів для туристичних плит.

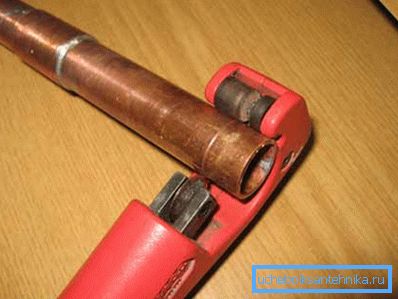

Різка мідної труби

В першу чергу вам потрібно буде злити втулку з трубою, але її спочатку потрібно рівно відрізати - використовуємо для цього труборіз, тільки саму трубу потрібно тримати строго перпендикулярно по відношенню до інструменту, щоб край вийшов рівним.

Потім знімаємо щіткою задирки, які в будь-якому випадку будуть на обрізаному кінці і йоршиком очищаємо поверхню зсередини. Прибираємо задирки і бруд, а потім наносимо флюс на поверхню меншого діаметру, рівномірно розподіливши його за допомогою пензлика.

Увага! Ні в якому разі не проводите зачистку поверхонь наждачним папером! Мідь - це дуже м'який метал, тому в ньому залишаться зерна абразиву, що буде заважати якісної пайку. Крім того, не наносите зайве кількість флюсу - при нагріванні він затечёт в трубу і там утворюється застигла крапля, що буде викликати сторонній шум при русі води.

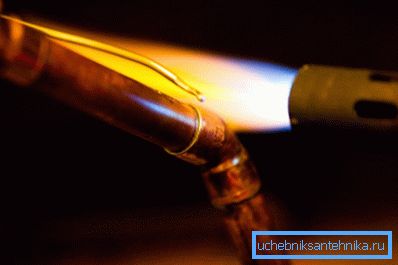

На фото: процес пайки

Вставляємо деталі один в одного, витираючи серветкою, видавлений флюс і рівномірно прогріваємо кінці, визначаючи готовність за кольором флюсу - при достатньому нагріванні він набуває сріблястий колір.

Прикладаємо до стику припій - він буде плавитися від температури труб, без нагрівання від температури міді і, розтікаючись заповнювати порожнечі - це відбувається завдяки капілярному ефекту.

Коли ви побачите, що припій починає збиратися в краплі, відразу ж припиняєте процес, але при цьому продовжуєте утримувати обидва кінці (Не дуючи на них) до повного застигання - на це буде потрібно менше хвилини.

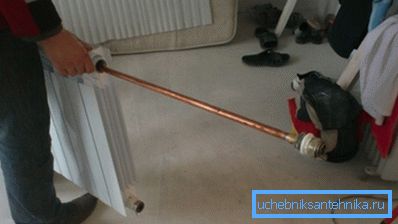

Встановлюємо саморобний подовжувач

По довжині можете зробити трубу до середини останньої секції, коли вона в закрученому стані - в деяких випадках довжину роблять до середини радіатора, але обрізати зайве ви завжди встигнете. Вставляєте подовжувач в отвір і закручуєте його.

висновок

На закінчення слід звернути вашу увагу на те, що радіатор повинен бути з біметалу, так як встановити подовжувач потоку для радіатора з міді на алюміній неможливо! Ці два кольорових металу вступають в хімічну реакцію, результатом чого стає окис і руйнування.
