Порядовка опалювальної печі: принцип пристрою

Викласти вогнище в заміському будинку під силу, мабуть, дуже багатьом людям, але для цього обов'язково потрібна порядовка опалювальної печі, інакше у вас може вийти звичайний короб, який буде диміти, і давати мало тепла. Конструкцій буває дуже багато і по пічної тязі навіть написані книги, де автори пропонують свої методи. Причому, кожен з них по-своєму гарний, і якщо вам доведеться вибирати між ними всіма, то це буде вкрай важко.

Безумовно, ми не станемо розглядати кожен з них, так як цьому можна присвятити окремий сайт, але звернемо увагу лише на одну конструкцію, а в допомогу - тематичний відео ролик.

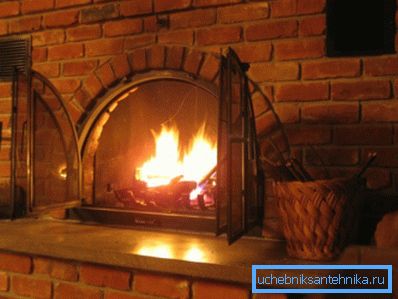

Опалювальна піч з цегли в заміському будинку

пічне опалення

Кладка печі. фото

Примітка. Конструкції такого типу можуть сильно відрізнятися, як за зовнішнім виглядом, так і за принципом горіння. Це можуть бути варильні, суміщені, печі на боці і з каміном. Основна різниця тут полягає в тривалості топки і, звичайно, ефективності обігріву.

фундамент

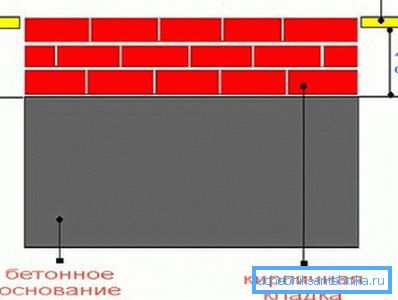

Фундамент для домашніх печей

Всі опалювальні конструкції, будь то опалювальна піч з лежанкою і просто варильна піч з цегли в обов'язковому порядку мають потребу в гарному підставі не менше 40 см в глибину. Крім того, розчин потрібно заливати на пісочну і / або щебеневу подушку, приблизно 3-5 см заввишки. Для цього підійде бетон класу B20 або B25 (марка М250 або М300 відповідно). (Див. Також статтю Біопаливо для камінів: особливості.)

Рекомендація. Ні в якому разі не зв'язуйте пічної фундамент з стрічковим фундаментом - дотримуйтесь відстань не менше 20-25 см. В іншому випадку при осіданні одна конструкція може потягнути іншу, що викличе розтріскування стіни будинку або печі.

Необхідні матеріали та порядовка

Найменування будматеріалу геометричні параметри кількість
цегла одинарний 250x120x65 мм 250 штук
вогнетривкий 250x120x65 мм 110 штук
глина звичайна - 0,2м3
Шамотная - 12кг
пісок просіяний - 0,2м3
дверцята для топки 250200 мм 1 штука
для піддувала 130140 мм 1 штука
для прочищення 130140 мм 2 штуки
Засувка для вьюшечніка 1302130 мм 2 штуки
колосник 250250 мм 1 штука
Руберойд для гідроізоляції - 100м2

Необхідні матеріали для будівництва

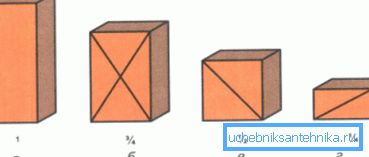

Розміри цегли по частках: а - цілий; б - тричвертні; в - половинчастий; г - четвертний

Якщо ви обзавелися всім необхідним для будівництва печі, то можна приступати до роботи, тільки закупити потрібно абсолютно всі зазначені в таблиці матеріали, щоб не виникло форс-мажорних обставин, благо, що ціна на них досить помірна.

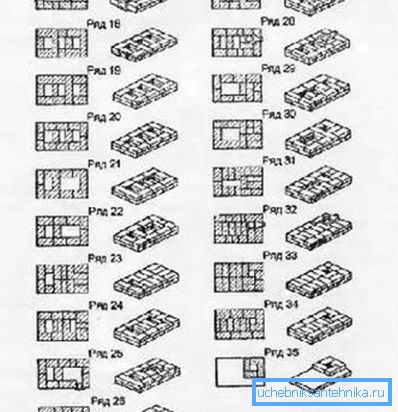

порядовка
  • 1 - по кутах йдуть цеглини на 3/4, але лицьова стінка при цьому викладається стусанами на ліжко. Визначаєте місце установки зольника (зазвичай, це посередині) і на двох каменях стёсиваете верхню кромку (це добре робити болгаркою з алмазним диском). Тепер вам потрібно буде до 3-го ряду засипати піском простір між зольником і передньою стінкою.
  • 2 - по центру лицьової стінки вмонтовуєте дверку для піддувала, яку фіксуєте по периметру шматками на 3/4. Інша частина ряду кладеться з повного розміру.
  • 3 - робите кладку повним розміром, але поверх зольника, на стіні, в обов'язковому порядку встановлюєте смугу з металу - оптимальний розмір 35040 мм.
  • 4 - перекриває сталеву смугу зольной камери і, крім того, закладаєте цеглу поверх піску, який ви повинні були засипати раніше.
  • 5 - порядовки опалювальних печей такого типу на 5-му ряду потребують монтажі колосника, який буде над зольником. Крім того, вам потрібно буде стесати всі верхні межі каменів, щоб жар могли по ним без затримок скочуватися на колосник.
  • 6 - тепер монтується топкова дверцята. Також в цьому ряду на задній стінці стёсиваются все укоси - так ви виходите на одну площину з нахилом нижнього, п'ятого ряду
сторони цегли
  • 7-12 - на цьому проміжку монтується топливник в пів каменя з обов'язковою перев'язкою швів, як в самих лавах, так і по кутах.
  • 13 - для цього ряду вам знадобляться шматки в 3/4 - це дозволить зробити над паливником напуск для його перекриття по всьому периметру.
  • 14, 15 - зверху паливної камери укладаєте своїми руками перекриття, тільки в задній частині обов'язково залишаєте отвір, яке послужить для з'єднання паливного відсіку з витяжною трубою.
  • 16 - на даному етапі встановлюється очисна дверцята, яка спирається правою стороною на 1/2 цегли, який кладеться на ребро. Потім глинисто-цементним розчином паливне відділення ізолюється від верхніх димових каналів.
  • 17-20 - порядовка цегляної опалювальної печі в цьому проміжку передбачає монтаж вертикальних димових каналів.
  • 21, 22 - тут відбувається з'єднання опускного і підйомного каналу, також тут закінчується разсічка, яка з'єднує ці два канали.
  • 23, 24 - зараз кладеться кладка на перекриття середнього і заднього каналу.
  • 25, 26 - тут буде встановлюватися прочищувальна дверцята, а також робиться подвёртка на димохід від середнього вентиляційного каналу другого ярусу.
  • 27 - облаштовуються димові канали другого ярусу, як того вимагає інструкція.
  • 28 - встановлюється засувка для в'юшки.
  • 29, 30 - здійснюється монтаж димових каналів другого ярусу.
  • 31 - суцільна кладка з перекриває напуском для всієї конструкції.
  • 32 - початкова кладка перекриття з необхідністю перев'язки швів.
  • 33, 34 - закінчується монтаж перекриття.
  • 35 - далі проводиться монтаж димоходу (Висота визначається висотою будівлі). Зазвичай перетин цього каналу виходить 130130 мм.

висновок

Варіант печі, представлений в цій статті, не є найкращим - він просто один з багатьох існуючих. До того ж опалювальну піч потрібно зводити в злагоді з квадратурою і кубатурою приміщення. Крім того, такий обігрівач може бути розрахований тільки на одну кімнату, а весь будинок буде обігріватися іншим способом.
