Принципова схема опалення і її види

Перш ніж приступити до планування автономного опалення в квартирі або приватному будинку, необхідно ознайомитися з принциповою схемою опалення. Нижче ми докладно розглянемо, що вона собою являє і які існують принципові схеми опалення.

Загальні відомості

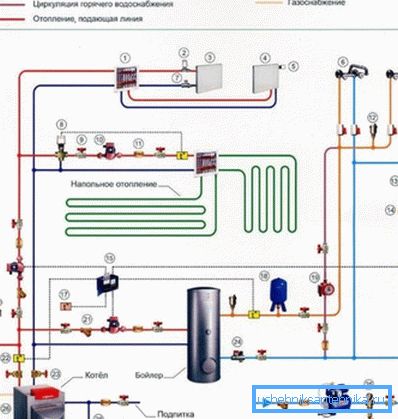

Під принциповою схемою опалювальної системи прийнято розуміти найпростішу схему, на якій позначені основні елементи водяного опалення, об'єднані в єдину систему.

Остання може бути реалізована кількома способами, однак, в будь-якому випадку вона включає в себе наступні елементи:

• Котел опалення - забезпечує нагрів теплоносія.
• Циркуляційний насос або розгінний бачок (в залежності від типу системи) - забезпечує рух теплоносія по контуру.

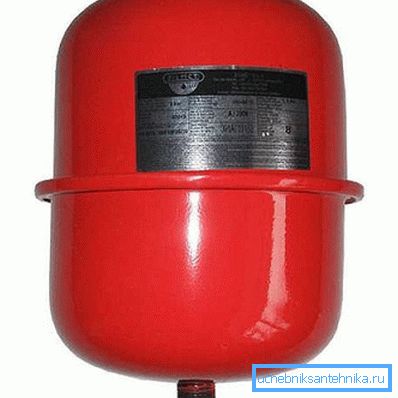

• Розширювальний бачок - компенсує температурне розширення теплоносія, а також гідроудари.

• Контур - представляє замкнутий шлях, по якому теплоносій потрапляє в радіатори і потім повертається в котел.
• Радіатори опалення - прилади, які забезпечують нагрів приміщення.
• Теплоносій - рідина, яка забирає тепло у котла і передає його радіаторів. Найчастіше для цих цілей застосовують звичайну воду або антифриз. Останній відрізняється більш низькою температурою замерзання.

Відмінності схем полягають в наступних моментах:

• У способі забезпечення циркуляції теплоносія;
• У способі підключення радіаторів.

Нижче розглянемо особливості кожної з них.

види схем

За способом підключення радіаторів опалювальні системи бувають двох типів:

Кожна з цих них може бути реалізована як з природною циркуляцією, так і примусовою. При цьому кожен варіант має свої достоїнства і недоліками, які необхідно враховувати.

однотрубна

Основною перевагою однотрубного підключення є його простота і невисока вартість реалізації. Однак, застосовувати його можна лише в невеликих приміщеннях. Пов'язано це з тим, що батареї в цьому випадку нагріваються нерівномірно, причому, при великому і кількості, останні в ланцюзі прилади можуть залишатися взагалі холодними.

При природної циркуляції конструкція виглядає наступним чином:

• Контур, який виходить від котла, піднімається вертикально вгору і підключається до розгінному бачка.
• Далі труба опускається вниз і, як вже було сказано вище, проходить по периметру приміщення. Причому, контур необхідно монтувати з постійним невеликим ухилом, що дозволить забезпечити природну циркуляцію.

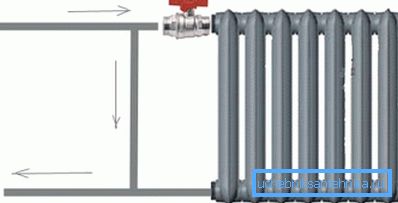

• До контуру теплоносія підключаються радіатори. Причому, обв'язування обов'язково виконується з байпасом. Це дозволяє окремо регулювати нагрів кожної батареї, а також, при необхідності, виконати демонтаж батарей не зливаючи теплоносій.

Дана принципова схема системи опалення хороша тим, що обігрів виходить енергонезалежною. Правда, для цього необхідно використовувати і незалежний котел.

Що стосується недоліків, то серед них можна виділити більш низький ККД, так як теплоносій рухається з меншою швидкістю, і, відповідно, встигає охолонути. Це веде до додаткових витрат і тривалості нагрівання радіаторів. Крім того, є ряд вимоги до монтажу та перетину трубопроводу.

Цих недоліків позбавлена ​​примусова система, яка реалізується за допомогою циркуляційного насоса.

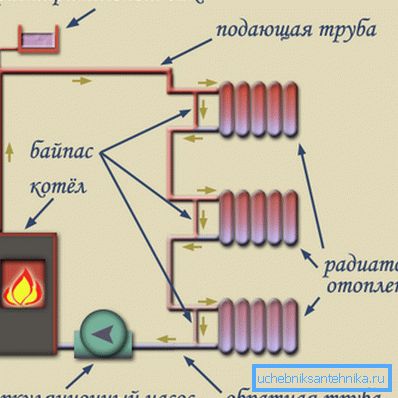

У цьому випадку підключення здійснюється наступним чином:

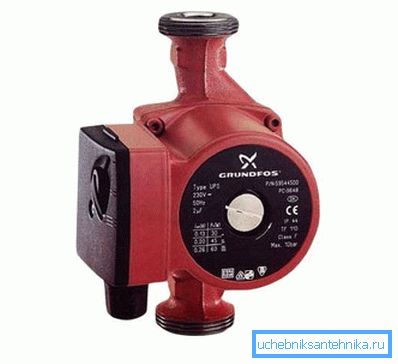

• Від котла виходить контур, до якого підключається циркуляційний насос для опалення.
• До насоса підключається трійник, який дозволяє виконати розводку на радіатори і розширювальний бачок.

Порада! При монтажі насоса можна виконати байпас і підключити до нього розширювальний бак. Відповідно, байпас повинен перекриватися кранами. Це дозволить своїми руками в різних режимах природною і примусової циркуляції.

двотрубна

Даний варіант опалення можна використовувати у великих будинках і квартирах. Батареї в цьому випадку можна підключати як послідовно, так і паралельно. Причому, навіть при послідовному з'єднанні батарей, нагріваються вони більш рівномірно, ніж при однотрубному з'єднанні.

Недоліком же даного варіанту є більш висока її ціна, так як для її реалізації потрібно набагато більше труб. Слід зазначити, в даному випадку найчастіше застосовується примусова циркуляція, так як забезпечити природну циркуляцію складніше.

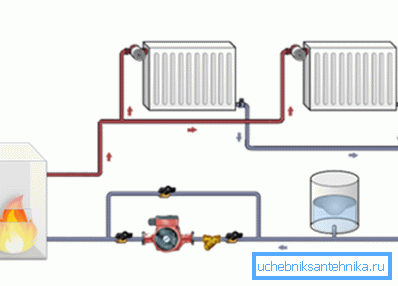

Виглядає ця схема так:

• Від котла виходить контур, до якого підключається циркуляційний насос з розводкою на розширювальний бачок і колектор (при паралельному підключенні).
• Далі, як правило, від колектора виконується розводка на різні кімнати будинку або квартири. При підключенні до одного контуру декількох радіаторів, труба проводиться до останньої в ланцюзі батареї.
• До виходить патрубку першої в ланцюзі батареї підключається обратка, яка проводиться паралельно гарячого контуру і підключається до колектора, в результаті чого остиглий теплоносій подається в котел і знову нагрівається.

Важливою перевагою даного варіанту є можливість регулювання нагріву батарей в різних кімнатах. Причому, при використанні спеціального електронного обладнання, підтримання певного температурного режиму в приміщеннях може здійснюватися автоматично.

Зверніть увагу! Ми розглянули найбільш простий варіант системи, так як опалення може включати в себе «тепла підлога».

Ось, власне, і всі основні моменти складання принципової схеми. Як правило, на її основі виконують більш детальний проект. Детальна інструкція того як це робиться, є на нашому будівельному порталі.

висновок

Принципова схема дає уявлення про роботу опалювальної системи та її реалізації. Причому, її вибір залежить від ряду умов, в яких буде експлуатуватися опалення. З відео в даній статті можна отримати деяку додаткову інформацію по цій темі.
