Пристрій опалення в приватному будинку своїми руками: вибір

Встановлення опалення в приватному будинку своїми руками - це непросте завдання, яке потребуватиме певних знань і специфічних навичок. Передати в рамках статті повний обсяг знань, необхідних для сантехнічних робіт і теплотехнічних розрахунків неможливо, тому ми дамо загальні відомості, розглянемо пристрій опалення будинку і допоможемо підібрати обладнання.

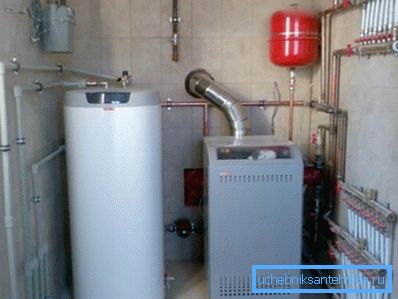

Опалення приватного будинку

Вибір типу системи

В першу чергу слід розібратися в типах систем опалення і вибрати найбільш підходящий варіант.

Системи опалення поділяються за різними ознаками:

• за типом пального;
• за типом теплоносія;
• за типом розводки труб;
• за способом циркуляції теплоносія.

За типом використовуваного теплоносія можна виділити три основні види:

1. водяна система. Це найбільш популярний і поширений вид опалення, де в якості теплоносія використовується вода або антифриз, що циркулює по замкнутому контуру між теплообмінником котла і радіаторами;

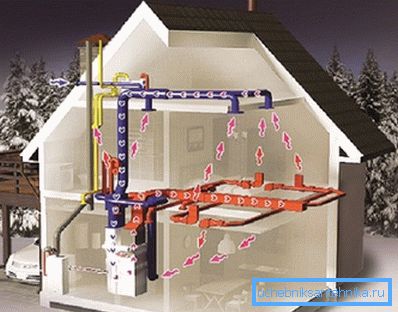

2. повітряна система. Тут теплоносієм є повітря, існує два способи організації роботи: з природним рухом повітря, що нагрівається від печі, і з примусовою циркуляцією по вентиляційних каналах з підігрівом від спеціальної установки;

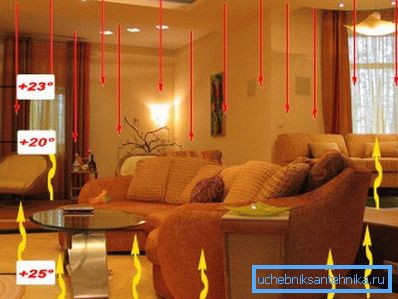

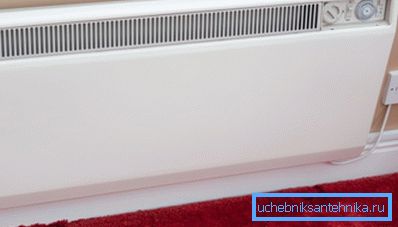

3. Електричне опалення за допомогою конвекторів, теплих підлог або інфрачервоних випромінювачів. Така схема не передбачає використання теплоносія, а тепло виробляється безпосередньо на місці.

Водяна система досить ефективна і перевірена часом. При цьому вона вимагає організації трубопроводу, установки радіаторів, підключення котла і організації подачі палива. Інструкція по проведенню розрахунків гідравліки і теплових потужностей, втрат і теплоізоляції - досить складна і вимагає участі фахівців.

Слід зауважити, що водяний тип є найбільш економічним, існує дуже широкий асортимент обладнання та витратних матеріалів, розроблених під цей тип, а також велика кількість фахівців, готових за розумні гроші розрахуватися і монтажні роботи. Висока надійність, ефективність і зручність експлуатації роблять водяну систему опалення найбільш популярною і кращою.

Повітряна система досить комфортна, проте її грамотна організація вимагає ще більш серйозної роботи: необхідний складний і точний розрахунок пневматики, організація воздуховодних каналів, установка вентиляторів, рекуператорів, засувок і клапанів, енергетичного обладнання та інших пристроїв. При цьому підігрів повітря найчастіше проводиться за рахунок електроенергії, що економічно невигідно.

Системи опалення, що працюють виключно на електриці, є найбільш дорогими в експлуатації за рахунок високої вартості електроенергії. Ціна однієї кіловат-години тепла в електричній схемі перевершує вартість того ж кількості тепла при використанні газу практично на порядок.

У той же час такі системи є найбільш зручними, технологічними, компактними і екологічними. При використанні електрики не виникає диму, золи, сажі, чадного газу, дьогтю та інших відходів, вам не треба чистити димохід і топку, а опалення працює автоматично без вашої участі. Очевидно, що така система підійде забезпеченим людям, для яких комфорт цінується вище грошей.

Зверніть увагу! Для середньостатистичного жителя приватного сектора вибір очевидний: найбільш надійної, ефективної, а головне - дешевою в експлуатації на сьогодні є водяна система.

Розводка труб і циркуляція

Пристрій опалення в заміському будинку залежить від обраної схеми радіаторної розводки.

Існує три види розводки труб:

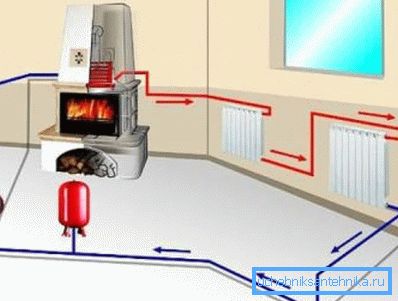

1. Однотрубна. Тут з котла виходить одна труба, яка підключається до першої батареї, потім від неї йде до другої і всім наступним. Теплоносій втрачає енергію в кожному радіаторі, і до останнього приладу надходить найбільш холодна вода, через що схема вважається найменш ефективною;

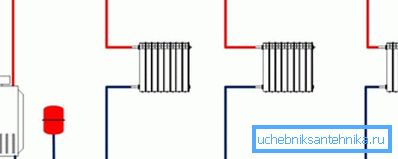

2. Двотрубна. У цій схемі розводка має дві труби - подає і зворотну, а радіатори підключені до них паралельно. Тобто теплоносій подається по одному каналу, а відводиться по другому, при цьому прогрів відбувається більш рівномірно;

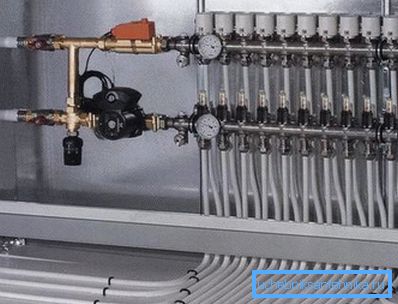

3. Колекторно-променева схема передбачає подачу теплоносія на розподільний колектор, звідки до кожного радіатора йде дві окремі труби. У колекторному вузлі можна організувати регульовану автоматикою систему розподілу тепла, що дозволить домогтися максимально комфортного і раціонального режиму роботи.

Однотрубна схема є найбільш простий і дешевої в силу меншої кількості труб і монтажних заходів. При цьому вона може ефективно обігріти тільки невелике приміщення зі слаборазветвленним трубопроводом.

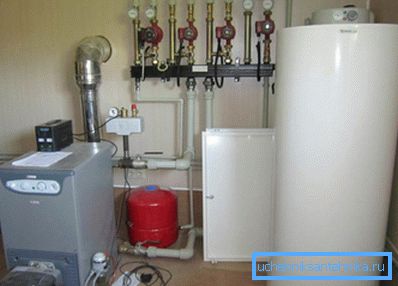

Двотрубна схема найбільш поширена і популярна, так як дозволяє рівномірно і вчасно прогріти значну площу. Тут також з'являється можливість регулювання тепла в окремих кімнатах, ремонту і відключення приладів без зупинки системи.

Колекторно-променева схема є найбільш продуманою і ефективною, так як кожен прилад, по суті, має окремий контур, може бути відключений в будь-який час або переведений в інший режим споживання тепла.

Променева розводка дозволяє організувати найбільш автоматизовані і контрольовані схеми, що в результаті дає максимальний комфорт і економію, однак її монтаж і пристрій є самим дорогим і складним.

Зверніть увагу! Для невеликого або середнього приватного будинку цілком достатньо двотрубної системи, а для великих особняків з безліччю кімнат краще підійде колекторна схема, вона ж використовується при спорудженні теплих підлог.

Як правило, всі сучасні системи опалення побудовані на примусової циркуляції води. Така циркуляція дозволяє більш ефективно і економно розподіляти тепло, а в великих розгалужених або колекторний схемах іншого вибору просто немає.

Зверніть увагу! Примусове рух теплоносія здійснюється за допомогою циркуляційного насоса, вибір якого залежить від гідравлічного опору трубопроводу і розрахункового споживання води системою. Підключається пристрій через байпас спільно з фільтром грубого очищення і запірними кранами.

вибір котла

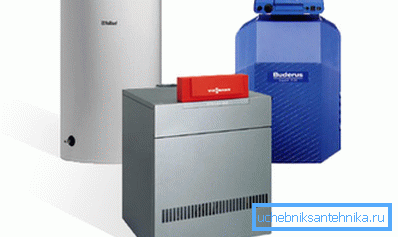

Ми говоримо про водяне опалення, тому нам необхідний котел. Головний критерій вибору котла - це використовуване паливо.

Існує кілька видів агрегатів:

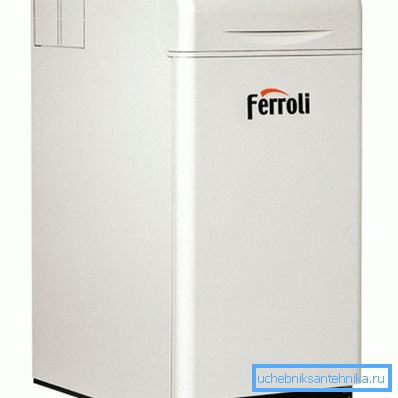

• Газові котли. Поширені найбільш широко завдяки дешевизні газу, є найбільш економними, ефективними і зручними у використанні. Устаткування вважається порівняно недорогим, однак його підключення до газової магістралі вимагає узгоджень і участі фахівців газотранспортної мережі;
• Агрегати на твердому паливі. Займають друге місце по економності, проте сильно програють по зручності використання: дрова необхідно заготовити, доставити на ділянку, розташувати в сухому приміщенні, а потім хтось повинен їх вчасно завантажувати в топку котла;
• Електричні пристрої. Зручні і прості в експлуатації, технологічні і повністю автоматизовані. Однак вартість електроенергії робить їх найдорожчими і непопулярними;
• Дизельні агрегати. Поєднують дорожнечу електричних котлів з необхідністю доставки і зберігання палива, також необхідний догляд за обладнанням та підігрів солярки взимку;
• Як перспективної альтернативи може розглядатися воднева установка для опалення будинку. Її робота заснована на отриманні водню з води хімічним або електрохімічним способом, проте ефективні моделі за прийнятною ціною на ринку поки не представлені.

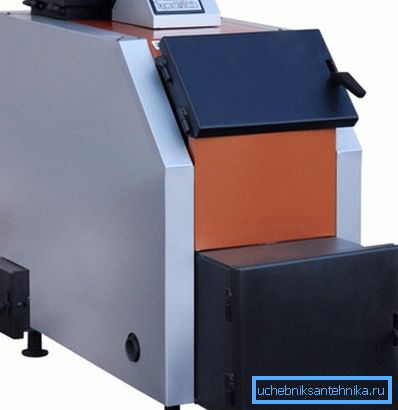

Зверніть увагу! Також слід пам'ятати, що існують багатопаливні котли, які дозволяють використовувати два або більше видів енергоносіїв. Це підвищує надійність і незалежність системи.

Вибір котла проводиться просто: якщо ваш будинок підключений до газової магістралі, то вибирати слід газовий агрегат. Якщо магістраль не підведено - тоді залишається вибирати той вид палива, який найбільш доступний у вашому регіоні і не розорить вас за вартістю.

Зверніть увагу! За потужністю є спрощений спосіб підрахунку: на кожні 10 м2 площі потрібно приблизно 1 кВт потужності котла, однак до цього значення краще додати 20%, а якщо є теплі підлоги - 30%. Тобто для обігріву будинку площею 150 м2 з теплими підлогами потрібно близько 20 кВт.

монтаж труб

Щоб встановити опалення в будинку, необхідно вміти монтувати трубопровід.

Найбільш популярні труби з поліпропілену, тому розповідь буде про них:

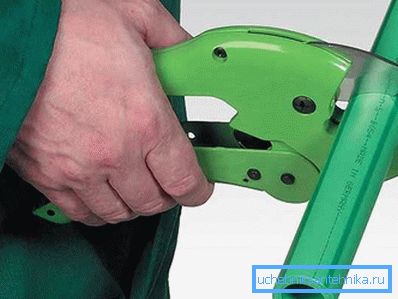

• Труба нарізається відповідно до плану розводки за допомогою труборіза. Відріз повинен бути акуратним і рівним, строго під прямим кутом;

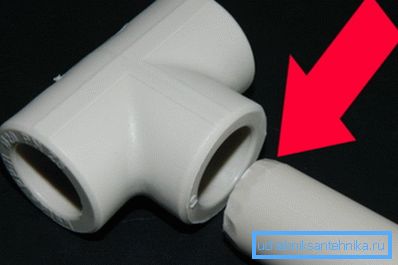

• Потім на місці відрізу знімається фаска. Допускається поглиблення на третину товщини стінок з кутом нахилу 45 градусів або поглиблення на 2 - 3 мм з кутом 15 градусів. Найпростіше використовувати Фаскознімачі, а для зачистки алюмінієвого шару - шейвер;

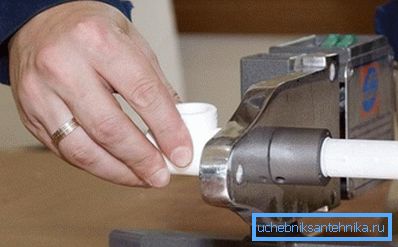

• Далі труба вставляється в гільзу паяльника, а фітінг надаватися на Дорн. Температура пайки - 260 градусів, деталі надягаємо до упору з деяким зусиллям, але далі не тиснемо. Тримати необхідно строго певний час, що залежить від діаметра і зазначено в інструкції до приладу;

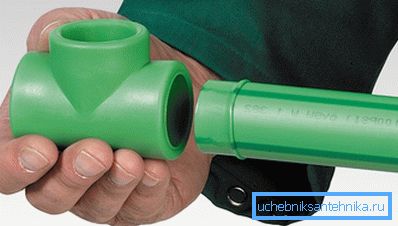

• Після нагріву деталі знімаємо і швидко з'єднуємо. Кінець труби повинен повністю увійти в фітінг, після цього повертати або ворушити деталі не слід;

• Цим способом збирають окремі ділянки трубопроводу, які потім монтують на стіну за допомогою спеціальних кріплень і зварюють між собою на вазі.

Зверніть увагу! Кількість сварок у висячому положенні бажано звести до мінімуму, так як їх якість сильно залежить від ваших навичок і «набитою руки».

висновок

Для самостійного споруди опалювальної системи знадобиться чимало знань і умінь, а також часу і коштів. За допомогою нашого керівництва і відео в цій статті ви зможете успішно впоратися з цим завданням.
