Пристрій радіатора опалення: основні варіанти конструкцій,

04-04-2018
Опалення

В процесі експлуатації іноді виникає потреба в проведенні профілактичних і ремонтних робіт, і якщо ви хочете усунути несправності своїми руками, то знати пристрій радіатора потрібно обов'язково. В даному огляді ми розглянемо основні варіанти конструкцій і розповімо про особливості їх функціонування більш детально, це дозволить вам самостійно визначати основні несправності та усувати їх.

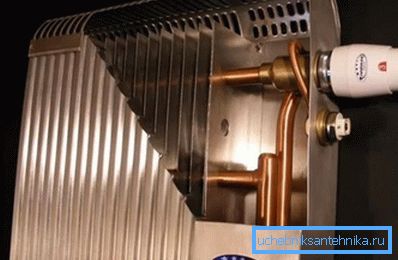

На фото: конструкції обладнання можуть бути самими різними, тому в першу чергу треба визначити, який варіант встановлений у вас

Основні варіанти конструкцій

Для початку розповімо, які типи виробів бувають, і допоможемо вам розібратися з опалювальними елементами в вашому домі:

чавунні радіатори Класичний варіант, який представляє собою масивні ребристі конструкції, зовнішній вигляд яких залишає бажати кращого. Виняток можуть становити лише художні варіанти, які виготовляються в старовинному стилі
сталеві батареї Ця група виробів найчастіше виготовляється у вигляді панелей, які для найбільшої ефективності і тепловіддачі оснащуються конвекційними гратами, але можуть випускатися і без них (такий варіант рекомендований для медичних установ та інших місць, де важливо підтримувати ідеальну чистоту)
Вироби з алюмінію Даний варіант складається з секцій, кількість яких в радіаторі може бути практично будь-яким, хоча фахівці не рекомендують використовувати конструкції шириною більше 16 елементів, краще розбити їх на дві батареї трохи менше, так і навантаження на обладнання буде менше і ефективність зросте
біметалічні варіанти Багато в чому нагадують конструкції з алюмінію, але на відміну від них мають внутрішній каркас із сталевих або нержавіючих труб, завдяки чому даний варіант набагато краще переносить навантаження і стійкий до корозійних процесів. Єдиним мінусом даної групи продукції вважається висока ціна

Зверніть увагу! Є й інші варіанти виробів, наприклад, сталеві трубчасті радіатори, конвектори, дизайнерські конструкції, але вони більш складні в обслуговуванні, і робити їх самостійно не рекомендується, краще все-таки запросити фахівців.

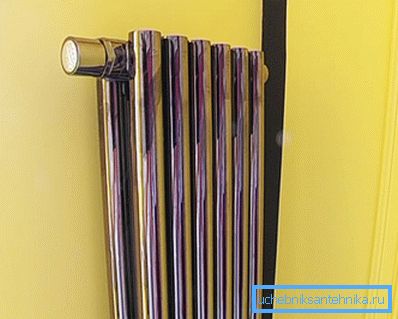

Складні конструкції краще довірити професіоналам

Типи виробів і інформація по ним

Тепер розповімо про основні проблеми, які можуть виникнути, і шляхи їх вирішення, розібравши пристрій кожного з варіантів.

чавунні батареї

Пристрій чавунних радіаторів залишається незмінним вже більше ста років

Цей тип виробів дуже простий і складається з ребер, з'єднаних між собою ніпелями, між секціями встановлюються паронітові прокладки, які повинні перешкоджати протікання теплоносія.

Що стосується проблем, то найчастішими є такі:

  • Пошкодження на поверхні - чавун матеріал досить крихкий, і при сильних ударах невеликий шматочок може просто відвалитися, тоді доведеться розбиратися, як закрити дірку в радіаторі. В якості тимчасового заходу може підійти холодне зварювання, супер-стрічка або бинт, який обмотується навколо конструкції і ретельно фарбується масляною фарбою. Але самим розумним варіантом є заміна пошкодженої секції.
  • Ще один частий питання - чому з'являється піна в радіаторі, особливо при запуску опалювального обладнання, коли в батареях чутні сторонні шуми. Тут все досить просто: необхідно спустити повітря з системи, для цього на кожній батареї повинен бути встановлений кран Маєвського.
  • Якщо з'явилася протікання на з'єднанні ребер, то потрібна заміна прокладки, для цього радіатор треба зняти і за допомогою спеціального ключа відкрутити з'єднувальні ніпелі в потрібному місці, потім зачистити торцеві поверхні і, поставивши нове кільце ущільнювача, зібрати конструкцію.

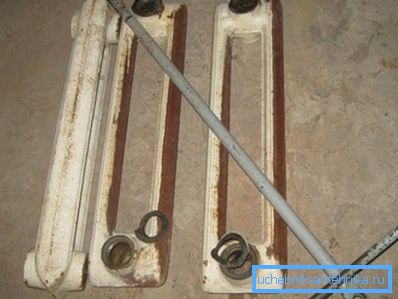

Спеціальний ключ допоможе роз'єднати секції
  • Іноді від довгої експлуатації порожнини забиваються, в цьому випадку потрібно промивання, даний процес детально описаний в одному з оглядів на цьому сайті. Як визначити забитий радіатор? Все просто: конструкція буде нерівномірно нагріватися, ще одна ознака - труби гаряче, ніж батарея.

сталеві вироби

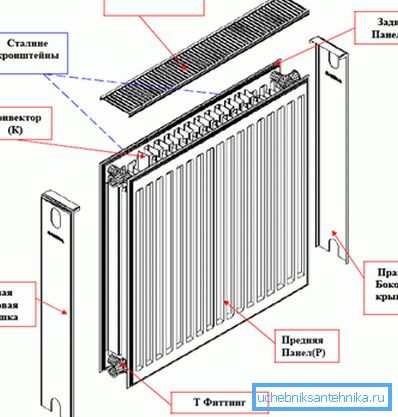

Так виглядає конструкція популярного сталевого радіатора типу 22

Пристрій дуже просте - з двох листів сталі методом штампування випрессовиваются заготовки, які з'єднуються між собою і зварюються, всередині виходить система каналів, по яких циркулює теплоносій. Для поліпшення тепловіддачі і посилення конвекції на багато моделей з внутрішньої сторони кріпиться П-подібна решітка, а бічні і верхній торець закриваються декоративними елементами.

Що стосується несправностей, то тут можна розповісти наступне:

  • Часто в централізованих системах, коли проводиться опресовування радіаторів опалення перед опалювальним сезоном, вони лопаються на швах, так як даний варіант не розрахований під високі тиску. У цьому випадку може бути проведена зварювання радіаторів, адже сталь добре вариться.
  • Можуть забитися внутрішні канали, тоді систему необхідно промивати, процес нескладний, але найчастіше вимагає зняття конструкції.
  • Іноді конструкція збирається з використанням прохідних штуцерів, з'єднують пластикові та сталеві елементи. Якщо на радіаторі відламався штуцер, то краще його прибрати і зробити класичне поєднання за допомогою футорки, так як такий варіант набагато надійніше і довговічніше.
  • Щоб видалити повітряні бульбашки в радіаторі, слід як мінімум раз в сезон развоздушівать їх.

Зверніть увагу! Якщо пошкоджено лакофарбове покриття, то необхідно зачистити поверхню наждачним папером, знежирити її і нанести спеціальну радіаторну фарбу.

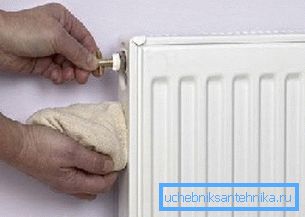

Процес видалення повітря простий - берете спеціальний ключик і злегка відвертає кран Маєвського, з нього виходить повітря, а потім починає текти вода, тому потрібна ганчірка, щоб не забризкати підлогу і стіни

алюмінієві вироби

Цей тип радіаторів являє собою конструкцію з секцій, які мають спеціальну форму для забезпечення найкращої тепловіддачі і конвекції. Усередині розташовуються горизонтальні і вертикальні порожнини, за якими і циркулює теплоносій.

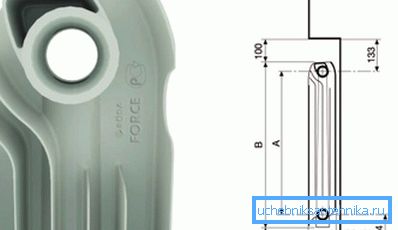

Алюмінієві конструкції - недорогий, але ефективний варіант для опалення

Що стосується проблем, то найчастішими є такі:

  • Дуже часто конструкція пошкоджується, коли проводиться опресовування радіатора перед опалювальним сезоном, так як комунальники можуть подати занадто високий тиск, а алюміній не розрахований на такі умови експлуатації. Характер робіт залежить від того, як лопнув радіатор опалення, якщо пошкодження значні, то допоможе тільки заміна, а дрібні дефекти можна усунути за допомогою зварювання аргоном.
Сварка аргоном радіаторів опалення під силу тільки фахівцям
  • Якщо конструкція забилася, то необхідно робити прочищення або за допомогою спеціального обладнання, або за допомогою зняття конструкції і промивання її самостійно за допомогою розчинів, або доставки до фахівців, які виробляють чистку порожнин на спеціальних апаратах.

біметалічні радіатори

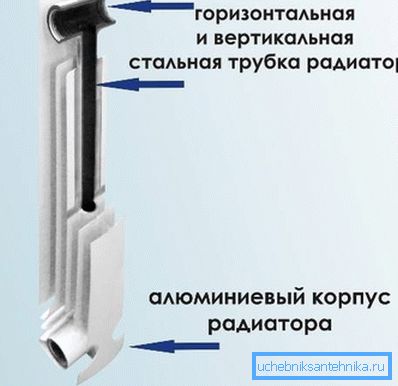

Так виглядає секція в розрізі

За конструкцією даний варіант нагадує алюміній - та ж форма ребер для забезпечення максимальної ефективності, але для посилення конструкції всередині присутній сталевий сердечник, завдяки йому надійність значно зростає.

Що стосується проблем, то можна відзначити наступні:

  • Протікання між секціями, в цьому випадку необхідно зняти батарею, за допомогою радіаторного ключа відкрутити ніпелі і замінити ущільнювальний елемент.
  • При пошкодженні секцій єдине рішення - заміна несправної частини.
  • при засорах проводяться роботи, аналогічні вищеописаним варіантів, якщо використовується хімічний склад, то інструкція по його застосуванню обов'язкове до вивчення.

висновок

Як бачите, пристрій радіаторів дуже просте, і якщо знати, як зроблена та чи інша модель, то проблем з її ремонтом не виникне. Відео в цій статті допоможе розібратися в темі ще краще.
