Пробка радіатора. принципи роботи. схема монтажу. типи

Пробки - самостійні елементи конструкції, про які говорять, «малий золотник, да дорог». Ці прості обмежувачі дозволяють виконати ряд функцій від герметизації батареї, до можливості стикування декількох радіаторів та установки регулюючої арматури. Мета даного матеріалу - зрозуміти, як працює пробка радіатора і як її встановлювати.

Малий розмір - велика користь.

Приступимо.

пробки батарей

Різні батареї мають свої обмежувачі, свої правила їх установки.

Зараз все новинки ринку оснащені вже готовими монтажними наборами, куди входять пробки двох видів:

  • Глухі - вироби, які повністю перекривають вхід або вихід з радіатора.
  • Прохідні - в них є отвори меншого діаметра для додаткового з'єднання регулюючих кранів, кранів Маєвського, з'єднання стикувальних труб.

Для довідки! У готових наборах є одна глуха пробка, дві прохідні або дві американки, одна прохідна з краном Маєвського або його аналогом. В деякі набори вкладаються кронштейни (два або три), для фіксації батареї до стіни.

Не забуті і власники старих чавунних радіаторів, для їх опалювальних систем прохідні пробки мають отвори двох діаметрів:

  • У півдюйма - для труби в 20 см діаметром;
  • У три чверті дюйма - для труби в 25 см діаметром.

Принципи роботи для розуміння

Принцип роботи пробки радіатора простий, поставив і забув, набагато важливіше знати інший принцип - принцип розміщення пробок в різьбових з'єднаннях.

До відома! Пробки для радіаторів опалення, вкручені неправильно, можуть не тільки зменшити тепловіддачу радіатора, але і повністю припинити циркуляцію тепла в батареї.

Важливо все правильно розставити.
  • Тому при розстановці пробок у виробі, якщо ви повністю міняєте батарею, необхідно дотримуватися принципу подібності. Установка заглушок проводиться так само, як і в попередньому випадку;
  • Якщо ви міняєте схему підведення труб, залишаючи старі радіатори, то заглушки краще не просто переставити місцями, а й замінити.

Орієнтовна схема монтажу: базова класика

Верх гарячий, низ кімнатної температури.

Для базової класичної моделі розглядаємо двотрубному з'єднання, при якому призводить труба з теплоносієм і відводить труба з охолодженої рідиною підходять з одного боку, причому гарячий джерело знаходиться зверху, обратка- знизу.

Монтаж відбувається наступним чином:

  • Верхній вхід закритий прохідний заглушкою під кран і з'єднання з трубою з гарячою водою;
  • Протилежний верхній вхід закритий аналогічної заглушкою під кран Маєвського, а вірніше, вже з краном Маєвського;
  • Нижній вхід (під входом теплоносія) - заглушка прохідна, під кран обратки;
  • Нижній протилежний вхід - заглушка глуха.

Типи герметизації стиків

Незважаючи на різьбове з'єднання, вода завжди знайде собі місце для просочування і виходу назовні.

З метою герметизації з'єднань і недопущення протікання теплоносія з системи використовується наступні помічники:

  • Лляні пасма;
  • Спеціальна паста UNIPAC;
  • ФУМ - стрічка.

Технології герметизації дві:

  • перша - з лляних волокон формується тонка широка смуга без грудок і скруток. Цією смугою відбувається обгортання місця з'єднання в напрямку протилежному напрямку різьблення.

Волокна укладаються щільно, без прокручування, і в той же час рівномірно без утворення гребенів. Для запобігання перекручування волокна, зміщення в одне місце, різьбове полотно з волокнами обробляється пастою UNIPAC;

  • друга - ФУМ стрічка накручується на різьбове з'єднання. Технологія укладання чимось нагадує бинтування. Стрічка першим витком охоплює весь периметр труби, а потім з перетином в три чверті ширини попереднього туру стрічки доводиться до кінця.
Фото ущільнювача - волокна.

Рада фахівців! Вважається, що перший тип герметизації надійніший, його встановлюють в різьбових з'єднаннях на тривалий час. ФУМ стрічка менш довговічна і може бути застосована в з'єднаннях, які піддаються ревізії раз в декілька років. Пробки для чавунних радіаторів опалення без запірної арматури встановлювалися саме першим методом.

Установка, як і чим

Спосіб герметизації зрозумілий, залишилося розібратися з питанням, ніж закручувати пробки в радіаторах опалення. А тут є про що поговорити.

Існує кілька підходів до вирішення цієї проблеми:

  • Найпростіше справа йде з чавунними батареями. Пробка для чавунного радіатора надійно закручується на місце розвідним ключем. Єдиною умовою підбору інструменту служить діаметр, який він здатний обслужити.
  • З сучасними батареями трохи складніше. Практично у всіх радіаторах застосовуються крани під назвою американка з накидною гайкою, вони встановлюються не за допомогою гайкового ключа, а за допомогою Г-образного шестигранного ключа. До речі, цей же ключ потрібен, якщо ви встановлюєте кран в старих чавунних батареях. Радіаторна чавунна прохідна пробка прийме цей кран як рідний, але без шестигранника вам не обійтися.
Шестигранник.

Порада! Шестигранник під американку в наборах подібних ключів зустрічається рідко, набагато частіше він продається самостійно, його ціна цілком прийнятна. Іноді ви можете зустріти рекомендації заміни ключа на саморобний штир квадратного перетину. Це можливо, але не бажано.

  • Зараз, навіть якщо змінюється пробка для чавунного радіатора, вам треба два ключа: шестигранний під американку і розвідний гайковий на звичайну гайку. Звичайно, якщо це прохідна радіаторна пробка або радіаторна чавунна пробка глуха - встановлюється тільки розвідним ключем.

Перебір і недобір

Жодна інструкція не опише вам той золотий стоп момент, коли необхідно зупинитися і припинити зусилля з закручування нарізного сполучення. Ясно, що всі дії ви будете робити своїми руками і орієнтуватися на власний досвід і відчуття.

Але кілька порад ми підготували:

  • Пробне прикручування здійснюється без обмотки, вручну для візуалізації характеру з'єднання, а також визначення типу різьблення - права чи ліва;
  • При фінальному прикручуванні гайковий ключ йде плавно, без ривків, особливо на замикає етапі;
  • У разі якщо перешкода виникло до повного з'єднання деталей, з'єднання необхідно розібрати і оглянути, найбільш ймовірна причина перешкоди - збилися стрічка або волокно ущільнювача;
  • При повному проходженні гайкою різьблення контроль здійснюється плавною підтяжкою ключа без надзусиль.

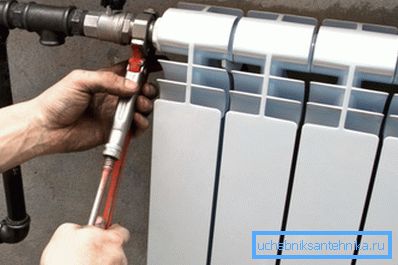

Закручуємо акуратно, надійно, але без зусиль.

Порада! Різкі зусилля, ривки часто призводять не до контрольної підтяжки, а до зриву нарізного сполучення. Якщо недокрученную гайку підкрутити можна, то зірвану різьбу вже нічим не виправиш, тільки заміною. Тому поставтеся до процесу уважно.

На закінчення

Заглушку встановити нескладно, заміна або регламент проводяться без значних зусиль, якщо спочатку все зроблено правильно. Відео в цій статті підготувало матеріал по обв'язки радіаторів та застосування цих маленьких, але незамінних помічників.
