Проект опалення двоповерхового будинку: розрахунок і вибір

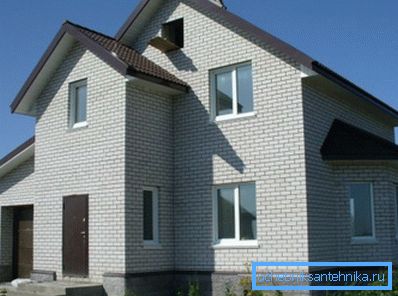

Яким може бути опалення в 2-поверховому будинку? Як розвести теплоносій, які опалювальні прилади використовувати? Як порахувати теплову потужність котла, і який котел варто віддати перевагу? Стаття не претендує на істину в останній інстанції: вона лише викладе точку зору автора на ці проблеми.

розрахунки

Як розраховується схема водяного опалення приватного 2-поверхового будинку?

• В якості базового значення теплової потужності беруться 60 ват тепла на кубометр об'єму.
• На кожне вікно у зовнішній стіні додається 100 ват тепла, на кожні двері - 200.
• Залежно від кліматичної зони вибирається регіональний коефіцієнт:

Так, опалення 2-поверхового будинку з площею поверху 70 метрів, висотою стель 3 метри, 8 вікнами і 3 дверима, розташованого в Севастополі, можна розрахувати так:

1. Обсяг приміщення дорівнює (70 * 3) * 2 = 420 м3.
2. Базова теплова потужність дорівнює 420 * 60 = 25200 ват.
3. Вікна та двері внесуть свої корективи: 25200+ (8 * 100) + (3 * 200) = 26600 ват.
4. Теплий клімат Криму зменшить вимоги до потужності: 26600 * 0,7 = 18620 ват.

Аналогічно розраховується потужність радіаторів для окремих кімнат.

Нюанс: не забудьте про площу приміщень без опалювальних приладів. Якщо передпокій прогрівається за рахунок батарей в суміжній кімнаті, ця батарея повинна підбиратися за загальним обсягом обох приміщень.

Як перерахувати кіловати в кількість секцій батареї? Досить розділити розрахункову потужність приладу на потужність однієї секції, яка завжди вказується в супровідній документації. В її відсутність можна орієнтуватися на наступні значення:

розведення

Якою має бути схема опалення 2 х поверхового будинку - розводки теплоносія і підключення опалювальних приладів? Ось два найбільш простих і доступних рішення.

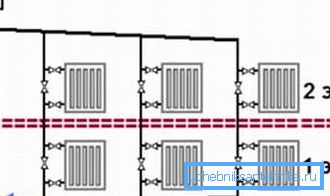

Стоячная з верхнім розливом

Теплоносій піднімається від котла в розлив подачі, розташований на горищі, і повертається в зворотний трубопровід через стояки з опалювальними приладами. Схема приваблива, серед іншого, тим, що дозволяє організувати опалення 2х поверхового будинку з природною циркуляцією: при площі поверху до 50 м2 вона буде стабільно працювати без циркуляційного насоса.

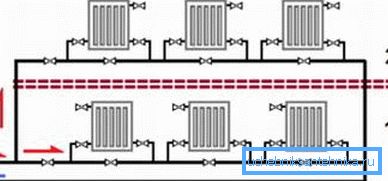

подвійна ленінградка

Ще простіше і відмовостійкість ленінградка, або система барачного типу. У загальному випадку вона являє собою кільце між подає і зворотним патрубками котла, паралельно якого підключаються радіатори системи опалення.

Що стосується нашої ситуації схема опалення 2-поверхового будинку буде включати два кільця. Три зайвих метра довжини розливу на другому поверсі не змінять температури радіаторів скільки-небудь істотно; втім, при бажанні можна замислитися балансуванням кілець, встановивши розмикаючими нижнє кільце дросель.

підключення радіаторів

Радіатори невеликої довжини (до 6-7 секцій) підключаються цілком традиційно - обидві підводки розташовуються з одного боку.

А ось при більшій довжині використовується одна з двох альтернативних схем:

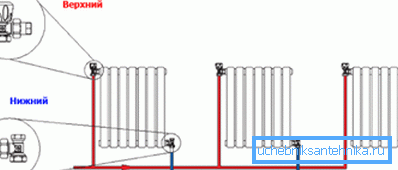

• діагональна - коли подача і обратка підведені справа і зліва, до нижньої і верхньої різьбленням.
• знизу вниз - коли для підключення використовуються дві нижні різьблення.

В обох випадках зручніше використовувати не прохідні пробки, а американки - швидкороз'ємні з'єднання з накидною гайкою.

матеріали

З чого краще своїми руками споруджувати опалення? Давайте пройдемося по основним її елементам.

котел

Якщо ваш будинок газифікований, кращий варіант з точки зору витрат на опалення - газовий котел. Бажано - конденсаційний: використання повної теплоти згорання газу (включаючи енергію, яка відбирається у продуктів згоряння при їх конденсації) збільшує його ККД на 9-11%.

Безпека

У закритій системі за неї відповідає так звана група безпеки - автоматичний, запобіжний клапан і манометр. Крім них, контур комплектується розширювальним баком, що компенсує збільшення обсягу теплоносія при розширенні. Його обсяг береться приблизно рівним 1/10 від загальної кількості теплоносія.

Корисно: обсяг теплоносія в збалансованій системі зазвичай приймається рівним 15 літрам на 1 КВт-год потужності котла.

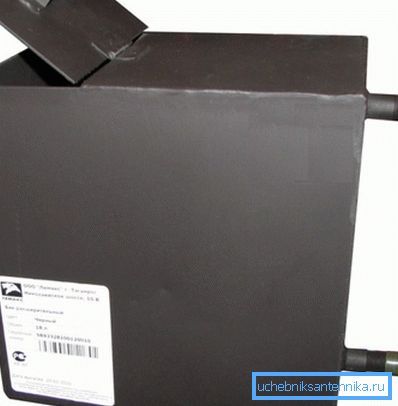

У відкритій системі (найчастіше відкритої робиться самопливна система опалення 2х поверхового будинку) функції всіх перерахованих вище пристосувань покладаються на відкритий розширювальний бак. Він монтується під стелею другого поверху або на горищі. Розливу прокладаються з постійним ухилом, так, щоб повітря з них витіснявся теплоносієм в бак.

опалювальні прилади

Якщо вами використовується схема опалення 2х поверхового будинку з твердопаливним котлом, кращі чавунні секційні радіатори або регістри. Їх значна маса і великий внутрішній об'єм означають, що після прогорання палива контур буде остигати досить повільно.

У всіх інших випадках оптимальний вибір - алюмінієві секційні радіатори.

З чим пов'язана інструкція?

• Вони володіють чудовою тепловіддачею.
• Їх зовнішній вигляд впишеться в найвишуканіший дизайн житлової кімнати.
• Нарешті, ціна-від 280 рублів за секцію - не покажеться руйнівної самому економному домовласникові.

труби

Типовий діапазон температур для автономного опалення - 50-75С при тиску не більше 2,5 атмосфер.

Звідси і рекомендації по вибору труб для опалення:

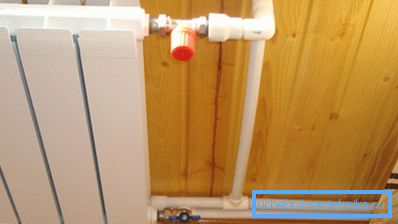

• Армований поліпропілен. Армування істотно зменшить температурне розширення матеріалу.

• Зшитий поліетилен.
• Металопластик. Краще - з прес-фітингами: компресійні дуже чутливі до якості калібрування і при найменшому порушенні технології через кілька місяців починають текти по з'єднаннях.

висновок

Сподіваємося, що наші рекомендації допоможуть читачеві в проектуванні і будівництві власного опалення. Як завжди, в прикріпленому відео можна знайти додаткову тематичну інформацію. Успіхів!
