Променева система. конструктивні особливості. різновиди з

Ефективність обігріву будинку залежить не тільки від котла і обраних моделей радіаторів. Не менш важливим є те, яким чином організована циркуляція теплоносія між цими пристроями. І якщо раніше використовувалися трубопроводи з тройниковая методом підключення, то зараз нерідко застосовується променева розводка системи опалення. Хоча її важче монтувати своїми руками, одержувані переваги і зручність експлуатації не змусять вас розчаруватися в зробленому виборі.

Конструктивні особливості

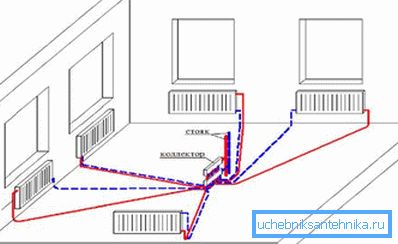

Променеве опалення, на відміну від трійникового, з яким знайомі всі власники міських квартир і будинків старої споруди, передбачає не послідовно, а паралельне підключення батарей до нагрівального котла.

В цьому випадку монтується спеціальний колекторний шафа, в якому акуратно встановлюється вся необхідна регулююча апаратура, насоси, манометри, крани і так далі.

Відмінності між двома згаданими вище схемами монтажу полягають у наступному:

1. Трійникова розводка вимагає набагато меншої кількості самих труб, але при її монтажі потрібно використовувати безліч фітингів: трійників, сгонов, муфт і так далі. Це ускладнює процедуру установки. Крім того, послідовний спосіб облаштування системи опалення вважається менш надійним, так як в цьому випадку велика ймовірність помилок, які приведуть до розгерметизації, утворення ділянок з різним тиском рідини і так далі.

1. Променева розводка опалення, незважаючи на необхідність придбання, набагато більшої кількості труб, використовує тільки два з'єднання на кожен радіатор: при стику з колектором і на патрубку батареї.

У підсумку ви можете сміливо замуровувати кожен «промінь» мережі опалення в підлогу, не боячись, що він дасть протечку на якомусь стику. Крім того, при виявленні поломки ви можете відключити проблемну ділянку, не порушуючи циркуляції теплоносія по теплообмінного обладнання, встановленого в інших приміщеннях.

Слід зазначити, що одним з основних недоліків променевого опалення є його ціна. Особливо це стосується систем, обладнаних електричним обладнанням.

Зверніть увагу! Як і у випадку з тройніковой системою, променева передбачає організацію природного (гравітаційного) і примусового (за допомогою насосів) струму теплоносія.

Розглянемо обидва види більш докладно.

Різновиди променевої розводки

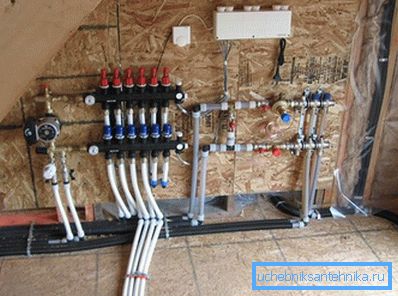

Спосіб 1. З примусовою циркуляцією води

Раніше променева схема опалення, обладнана насосами, які перекачують воду, була не дуже популярна через високу вартість деталей. Але в даний час ціна обладнання істотно знизилася, і все більша кількість людей зупиняють свій вибір саме на ній.

Головна відмінність від гравітаційної схеми полягає в тому, що рідина (вода або антифриз) перетікає від котла до батарей і назад не за рахунок різниці температури і тиску, а за допомогою насосів.

Завдяки цьому досягаються такі переваги:

• немає обмеження по геометрії і кількості кімнат у житловому будівництві;
• опалення може монтуватися в будь-яких за площею приміщеннях;
• для з'єднання радіаторів і колекторів можна використовувати труби будь-якої довжини, прокладені без ухилу.

Порада! Незважаючи на те, що циркуляційний насос можна встановлювати в будь-якій точці системи, бажано це робити на зворотному колекторі перед подачею теплоносія в котел. Там температура рідини найменша, що позитивно впливає на термін служби обладнання.

Спосіб 2. З природною циркуляцією води

В цьому випадку теплоносій рухається за рахунок сили тяжіння: нагріта вода стає менш щільною і легшою, тому витісняється в верхню точку системи, після чого, у міру охолодження, перетікає через колектори і радіатори, а потім повертається до нагрівача.

Гравітаційна променева система обігріву має такі особливості:

1. При монтажі необхідний відкритий розширювальний бак, який встановлюється у найвищій точці. Він компенсує температурне розширення теплоносія і перешкоджає збільшенню внутрішнього тиску в трубопроводах.
2. Променева мережу опалення з природною циркуляцією не вимагає монтажу дорогого електричного обладнання, що значно знижує кошторисну вартість робіт.
3. Опалення з природною циркуляцією є повністю незалежним. Навіть при відключенні електрики, що нерідко буває на дачних ділянках або в сільській місцевості, ви не залишитеся без тепла.

Переваги та недоліки променевих систем опалення

Позитивні сторони

Основна перевага променевої схеми - зручність використання.

Спеціальне обладнання робить управління кліматичної мережею максимально ергономічним і зручним:

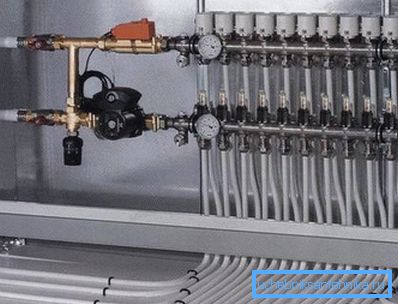

1. Ви можете встановити температуру кожного радіатора опалення в будинку не відходячи від колекторного шафи. Крім того, при необхідності можна повністю перекрити подачу води до будь-якого елементу системи без порушення працездатності всієї мережі опалення.
2. Кожна пара труб з'єднує колектор тільки з одним радіатором. Тому можна використовувати трубопроводи невеликого діаметру, які легко замаскувати під покриттям підлоги. Крім усього іншого, це дозволяє частково прогріти поверхню підлоги.

1. Завдяки використанню спеціальних пристроїв (так званих гідрострелок - колекторів з великим діаметром) можна сформувати в будинку кілька зон опалення з різною температурою теплоносія.

В цьому випадку організується короткий контур між подає і зворотним патрубками. Нагріта вода постійно циркулює в Гідрострелка, а її забір можна виробляти на різній відстані (від цього буде залежати і температура).

Негативні сторони

Для повноти картини слід сказати і про мінуси використання променевої системи обігріву.

Саме через них, не дивлячись на всі переваги, вона не сильно поширена:

1. Сильно збільшена витрата подають і відводять труб. Чим просторіше будинок і складніше геометрія кімнат, тим більше деталей знадобиться. Крім того, збільшується трудомісткість монтажу, що не може не відбитися на кошторисної вартості будівництва.

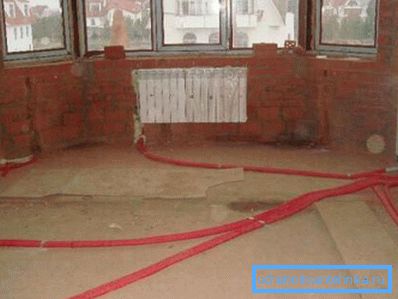

1. Необхідність прихованої установки. Якщо традиційна трійникова система може монтуватися і уздовж стін, то величезна кількість труб так ви розмістити не зможете. Їх обов'язково потрібно ховати під підлогу. Можна замуровувати і в стіни, але в такому випадку витрата матеріалу ще більше збільшитися.
2. Відсутність стиків. При конструюванні трубопроводів потрібно обов'язково подбати про те, щоб труба під підлогою не містила жодного стику. У цьому місці найчастіше відбуваються пориви, а вартість усунення поломки буде далеко не низькою і дуже трудомісткою.
3. Якщо проект системи передбачає кілька контурів з різною температурою теплоносія, то кожен з них повинен бути обладнаний циркуляційним насосом.

особливості монтажу

Будь-яка променева система обігріву житла розробляється і монтується індивідуально, залежно від площі будинку, кількості кімнат, обраного теплоносія і радіаторів, а також інших умов.

Однак є загальноприйнята інструкція, яку дотримується кожен монтажник.

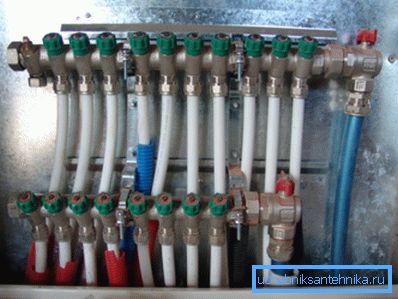

Перш за все, слід зазначити, що променева розводка труб ніколи робиться в міських квартирах. Це обумовлено тим, що подача теплоносія в багатоповерхівках здійснюється через вертикальні стояки, що з'єднують всі квартири - від першого поверху до останнього.

В результаті підключення потужних колекторів гаряча вода не буде доходити в приміщення, розташовані вище, через що порядок роботи опалювальної мережі порушиться. Мешканці стануть скаржитися в обслуговуючу організацію, яка, рано чи пізно, змусить вас демонтувати колектори, і повернутися до тройніковой системі організації опалення.

Зверніть увагу! Згадане вище не стосується випадків, коли для обігріву квартири використовується автономний котел. Він самостійно розігріває теплоносій, якого буде достатньо, щоб забезпечити потребу житла, не торкнувшись інтересів сусідів.

При облаштуванні променевого опалення в приватному будинку необхідно звернути увагу на такі нюанси:

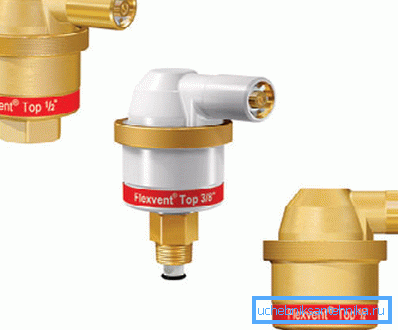

1. На колекторах, які подають і відводять воду для батарей, обов'язково встановлюються клапани, що перешкоджають утворенню повітряних пробок. В процесі експлуатації все повітря, що залишився в системі, вийде через них назовні.

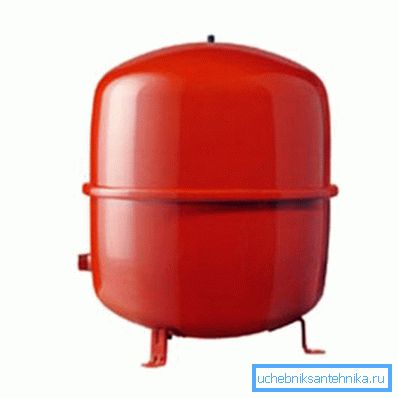

1. Опалювальний контур повинен бути обладнаний розширювальним баком, обсяг якого становить 10% від кількості циркулюючого по трубах теплоносія. Доцільно купувати мембранні ємності закритого типу.
2. Монтувати бак бажано на трубопроводі, який з'єднує відвідний колектор з котлом. Це пов'язано з тим, що герметична расширительная ємність не любить турбулентних водяних потоків, а вони найрідше з'являються саме на обратке.

1. На відміну від розширювального бака, місце установки циркуляційних насосів не так важливо. Але і їх бажано підключати до труби, що відводить остиглий теплоносій. У цьому випадку обладнання пропрацює більшу кількість часу.
2. Під час установки потрібно стежити за тим, щоб вали електричних насосів були розташовані строго горизонтально. Інакше через перекоси швидко вийдуть з ладу підшипники, і вам доведеться міняти або лагодити обладнання.

висновок

Незважаючи на всі переваги, променевої спосіб організації опалення ніяк не віднесеш до бюджетних рішень. Однак, одержувані переваги, безсумнівно, коштують витрачених грошей і зусиль. Потрібно лише правильно підібрати додаткове обладнання, щоб воно не стало «вузьким» місцем системи. Більш докладно про це ви можете дізнатися з відео в цьому матеріалі.
