Радіатор мс-140-500: характеристики, особливості, типові

У цій статті ми маємо вивчити чавунний радіатор опалення МС-140-500. Ми познайомимося з його характеристиками і з'ясуємо, в яких саме опалювальних системах осмислено його використання. Крім того, нам належить дізнатися, яких проблем можна очікувати від цього приладу і як їх можна вирішити.

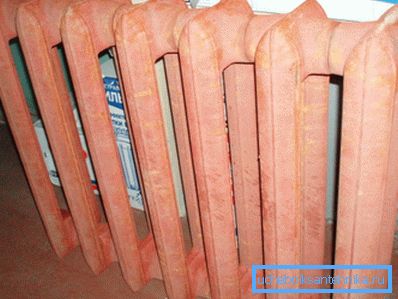

Зовнішній вигляд нашого героя напевно здасться читачеві знайомим.

Що це таке

опис

Під назвою чавунний радіатор МС-140М-500 (МС-140-500) продається секційна батарея з сірого чавуну з чавунними або сталевими з'єднувальними ніпелями і міжсекційними прокладками з пароніту.

Характеристики виробу цілком звичайні для чавунних опалювальних приладів:

  • Значна маса і, як наслідок, велика теплова інерційність;
  • Солідна ємність в перерахунку на секцію, знову-таки збільшує теплову інерційність;
  • Відносна крихкість (сірий чавун нестійкий до ударних навантажень);
  • Помірна стійкість до внутрішнього тиску.

Кріпильні елементи не входять в комплект. Залежно від вибору кронштейнів прилад може закріплюватися на стіну або встановлюватися на підлогу.

Уточнимо: в 99% випадку вибирається настінний монтаж. Для підлогової установки зазвичай надають перевагу виробам з більш привабливим дизайном. Будемо реалістами: чавунний радіатор МС-140 М-500 красою і досконалістю ліній не дивує.

Скажімо прямо: батареї на фото - не шедевр дизайну.

Характеристики

Технічні характеристики радіатора МС-140-500 наводяться на сайтах численних виробників і продавців. Опублікуємо їх і ми.

параметр значення
Кількість каналів для теплоносія в секції 2
Тепловий потік на секцію при різниці температур між батареєю і повітрям в 70 градусів 160 Вт
Допустимий максимум температури теплоносія 130 С
матеріал секцій Сірий чавун СЧ10 ГОСТ1412-85
Матеріал для виготовлення ніпелів Ковкий чавун ГОСТ1215-79
матеріал прокладок Термостійка гума (пароніт) 1Т-П, 1Т-С по ТУ38-105376-82
Робочий тиск 9 кгс / см2
тиск випробувань 15 кгс / см2
Довжина секції (з урахуванням товщини прокладки) 108 мм
Висота секції 588 мм (500 по осях ніпелів)
Глибина (відстань від передньої до задньої поверхні) секції 140 мм
Розмір різьби ніпелів / колекторів Ду32 / 1 1/4 дюйма)
ємність секції 1450 см3 (1,45 літра)
маса секції 7,12 кг
Ціна секції 300 - 400 рублів

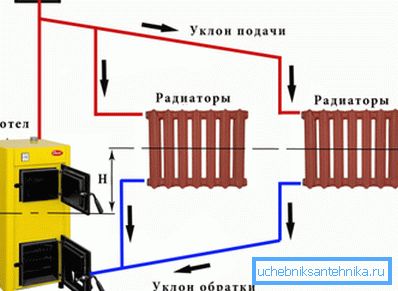

Чавунні батареї прекрасно уживуться з твердопаливним котлом. Солідну вагу чавунних батарей знайшов відображення в радянському кінематографі.

Особливості

Отже, які висновки можна зробити, вивчивши технічні характеристики чавунного радіатора МС-140-500?

  • Повільний нагрів і настільки ж повільне охолодження роблять прилад прекрасним вибором для автономної системи з твердопаливним котлом. Інерційність згладить коливання температури теплоносія при нечастих розпалювання.
  • Широкі внутрішні канали секцій і колекторів укупі з великим діаметром приєднувальних різьби дозволять використовувати його в гравітаційних системах. Завдяки зазначеним особливостям МС-140 створить мінімальний гідравлічний опір потоку.
  • Незважаючи на багаторічне використання цього опалювального приладу в системах центрального опалення, характеристики чавунного радіатора МС-140М-500 не дозволяють з легким серцем рекомендувати його для цих цілей. Ключове слово - гідроудар: на фронті розповсюджується по контуру області підвищеного тиску може бути і 20, і 25 атмосфер, на які прилад не розрахований. Так, гідроудар - ситуація нештатна, але, повірте досвіду автора, в реальному світі досить часта.
Наслідки гідроудару.

Проблеми і рішення

Яких проблем може очікувати власник чавунної батареї?

міжсекційні течі

Причина їх появи - багаторазові цикли нагрівання й охолодження (читай - розширення і стиснення) при штатній роботі опалювальної системи. Як наслідок, паронітові прокладки втрачають еластичність, і при черговому охолодженні батареї на стиках секцій виступає волога.

При невеликій витоку через одну-дві прокладки інструкція щодо усунення течі виглядає так:

  1. При скинутому теплоносії розкриваються глухі пробки.
  2. На радіаторному ключі відміряється відстань до проблемного ніпеля.
  3. Ключ заводять в колектор до зчеплення з ніпелем і затягують його за допомогою будь-якого важеля або газового ключа №2 - №3.

Увага: різьблення на глухих пробках - ліва. Щоб затягнути ніпель, потрібно обертати його проти годинникової стрілки.

Якщо течі набувають масового характеру, радіатор перебирається з заміною всіх прокладок. В ролі останніх можна використовувати як штатні паронітові вироби, так і гумові, вирізані своїми руками з автомобільної камери.

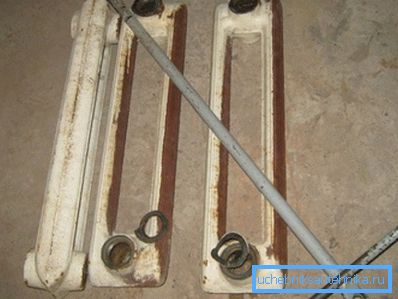

Перебирання радіатора з заміною прокладок.

Текти по контргайці

Ще одна проблема чавунних батарей - періодичні течі з-під контргаек на підводці. Основна причина - вигоряння сантехнічного льону при високій температурі теплоносія.

Як усунути текти:

  • Перекрийте стояк опалення (при нижньому розливі - разом з парним до нього стояком). Частково відверніть заглушку скидання, щоб переконатися, що надлишковий тиск відсутній. Скидати воду не обов'язково: це завоздушена перемичку на верхньому поверсі.
  • Відверніть контргайку, збільшивши зазор між нею і пробкою до 8-10 міліметрів.
  • Вичистіть стару підмотування.
  • Підмотайте гайку сантехнічним льоном з невеликою кількістю будь-швидковисихаючої фарби або силіконового герметика.
  • Затягніть контргайку. Запустіть стояк опалення.

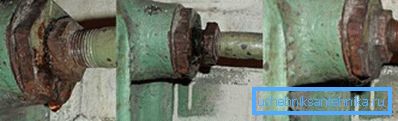

Перемотка контргайки.

Іноді причиною постійних течі буває невідповідність осі різьби контргайки перпендикуляру до її площині.

В цьому випадку єдиний спосіб вирішити проблему - заміна цього фитинга:

  1. Стояк повністю скидається.
  2. Послідовно відвертаються контргайка і радіаторна пробка.
  3. Підводка виводиться з радіатора, після чого пробка і контргайка откручиваются з різьби.
  4. Потім всі операції виконуються в зворотному порядку, але вже з новою гайкою. Для підмотки радіаторної пробки використовуйте той же льон з фарбою або герметиком.

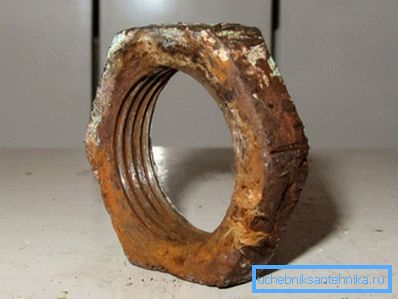

Причиною постійних течі цілком може виявитися дефект самої контргайки.

висновок

Незважаючи на солідний вік, чавунні опалювальні прилади як і раніше в строю і все так же, як і півстоліття тому, затребувані ринком. Дізнатися більше про їх особливості читачеві допоможе відео в цій статті. Успіхів!
