Радіатор-обігрівач. особливості масляних приладів. пристрій,

Радіаторний масляний обігрівач - це найпоширеніший сьогодні побутовий електроприлад, призначений для додаткового обігріву приміщень. Висока популярність апарату обумовлена ​​масою переваг і безпекою його роботи. Ми хочемо розглянути особливості, якими відрізняються масляні радіатори-обігрівачі.

Рівень безпеки приладу дозволяє використовувати його в дитячій.

масляний обігрівач

Пристрій

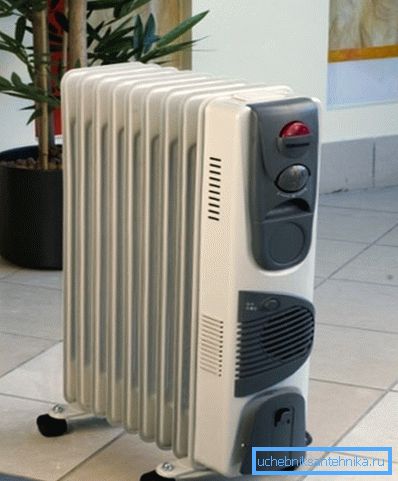

Найбільш поширений тип конструкції.

Електричний обігрівач на мінеральному маслі влаштований досить просто. Розглянемо основні елементи його конструкції:

конструкційний вузол Призначення і пристрій
Резервуар з мінеральним маслом Забезпечує природну циркуляцію нагрітого масла і передачу його теплової енергії корпусу. Корпус найчастіше має форму секційної гармошки, але також зустрічається панельний тип
Трубчастий нагрівальний елемент Являє собою металеву спіраль з певним опором, яка захована в трубку з порошковим наповнювачем. Коли по спіралі протікає електричний струм, вона нагрівається і передає тепло наповнювача і корпусу трубки, яка, в свою чергу, нагріває масло
термостат Призначений для автоматичного контролю температури нагріву приладу. Може реагувати на температуру повітря або на показники корпусу апарату. Як правило, працює на біметалічною пластині і розмикає ланцюг живлення ТЕН при зростанні температури вище встановленої межі, а також замикає її назад при зниженні температури нижче певного рівня
Регулятор потужності Даний вузол призначений для контролю робочого струму в нагрівальному елементі. Може забезпечувати плавне регулювання або перемикатися між деякою кількістю режимів роботи. Дозволяє використовувати прилад в умовах з різним навантаженням
клапан безпеки У разі перегріву масла або внаслідок інших причин тиск всередині корпусу може сильно зрости. Якщо воно перевищить певну межу, тоді відкриється клапан безпеки і запобіжить руйнування корпусу вироби, яке загрожує вибухом і загорянням
тепловий запобіжник На випадок порушення роботи термостата в конструкції передбачений запобіжник, який встановлюється поблизу ТЕН усередині корпусу і вимикає його харчування при перегріві
Електронний таймер Дозволяє запрограмувати зручний режим роботи і визначити графік включення і виключення конвектора. Встановлено не на всіх моделях

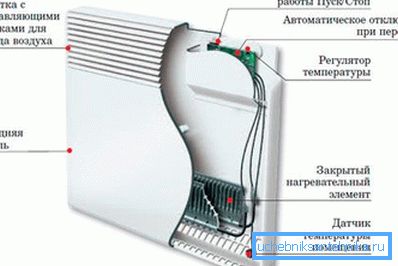

Пристрій на прикладі панельної моделі.

Крім перерахованих в таблиці основних вузлів, конструкція може включати додаткові елементи:

  • вентилятор для обдування корпусу, який підвищує ефективність роботи пристрою і швидкість прогрівання приміщення;
  • зволожувач повітря, який сприяє нормалізації вологості в приміщенні;
  • циферблат годинника;
  • спеціальну раму для сушіння білизни.

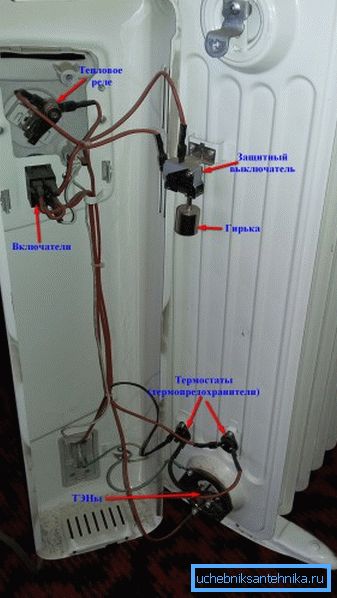

Основні елементи в реальному виробі.

Зверніть увагу! Секційний корпус являє собою цільне монолітний виріб і не розбирається. Спроби розібрати прилад на секції або розкрити його корпус своїми руками чреваті незворотними поломками.

Принцип дії

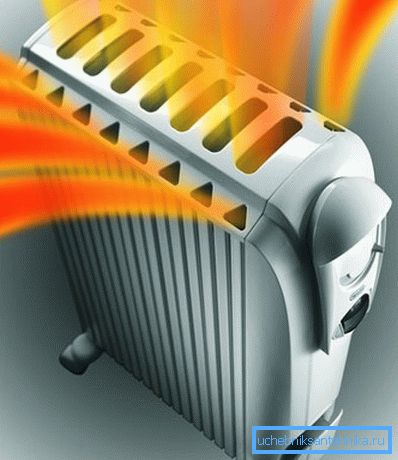

Радіаторний обігрівач активно використовує конвекцію нагрітого повітря.

Щоб краще зрозуміти принцип роботи приладу, слід згадати деякі моменти з курсу фізики.

Людині відомо два шляхи прямої передачі теплової енергії:

  1. Випромінювання світла в інфрачервоному діапазоні. Таким способом ми отримуємо тепло від Сонця або від вогню в каміні. Розповсюджується миттєво, точніше зі швидкістю світла, тому ефект відчутний відразу;
  2. Пряма теплопередача. Більш швидкі атоми і молекули нагрітого речовини бомбардують частки холодного тіла і прискорюють їх, тим самим підвищуючи температуру речовини-донора теплової енергії. Щоб переконатися в наявності даного ефекту досить доторкнутися до власного лобі.

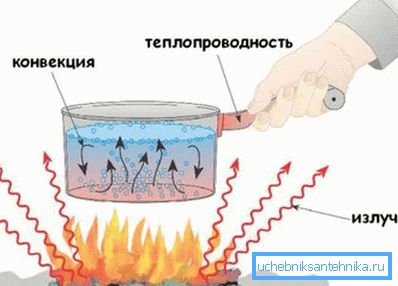

Способи поширення теплової енергії.

Додатковим фактором поширення тепла, що грає істотну роль в роботі конвекторів, є ефект конвекції рідин і газів. Він полягає в тому, що при нерівномірному нагріванні середовища в поле тяжіння шари з більш високою температурою і низькою щільністю починають спливати, тоді як менш нагріті шари, навпаки, тонуть.

Так як ТЕН встановлено в нижній частині резервуара з маслом, нагріта маса теплоносія спливає, а її місце займає остиглий шар. Таким чином здійснюється перенесення тепла від Тена до корпусу обігрівача.

Крім того, сам прилад встановлений на підлозі і контактує з найбільш холодної масою повітря. Коли ця маса нагрівається, вона піднімається під стелю, а її місце займає нова порція газу. Так природна конвекція допомагає поширювати тепло в приміщенні.

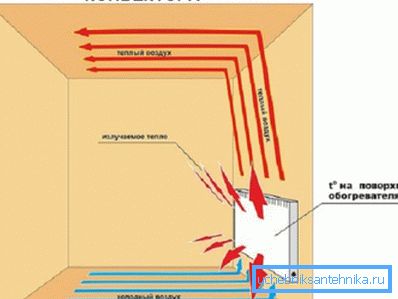

Принцип роботи опалювального конвектора.

Розглянемо роботу радіатора поетапно:

  • Харчування подається на ТЕН, який починає нагріватися. Ступінь нагріву контролюється термостатом і тепловим запобіжником;
  • Масло всередині корпусу починає нагріватися, шари з різною щільністю перемішуються, тепло передається корпусу вироби;
  • Корпус починає випромінювати невидимий нашим оком світло в ІК-діапазоні, який переносить тепло. Частка теплопередачі, яка припадає на радіацію, становить 50 - 60%;
  • Що знаходиться в контакті з корпусом повітря починає нагріватися. Його щільність падає, і газ починає виштовхувати вгору більш щільними масами, які займають його місце і теж нагріваються. Виникає циркуляція нагрітого повітря;
  • В результаті випромінювання, прямий теплопередачі і конвекції повітря в приміщенні нагрівається. Термостат фіксує досягнення певної, встановленої оператором заздалегідь температури і відключає харчування ТЕН;
  • При вимкненому приладі повітря в кімнаті охолоджується. Термостат остигає разом з повітрям, і в певний момент включає ТЕН знову. Процес повторюється.
Описаний порядок роботи робить даний прилад зручним та безпечним.

Зверніть увагу! Для нормальної роботи радіатор опалення повинен перебувати у вертикальному положенні. В іншому випадку ТЕН може виявитися в повітряному міхурі і швидко перегоріти.

Переваги і недоліки

Фото демонструє безпека котла.

Ідея зробити ел обігрівач з радіатора виявилася вдалою і повністю виправдала себе на практиці. В результаті вийшов компактний, зручний і безпечний прилад, який успішно справляється з покладеними на нього завданнями.

Розглянемо основні переваги, характерні для масляних конвекторів опалення:

  • Високий рівень безпеки. Обумовлений тим, що всі високотемпературні елементи приховані в герметичному корпусі, а використання проміжного теплоносія, роль якого грає масло, дозволяє нагрівати корпус до безпечних для людини значень температури - 60 - 95? С;
  • Високий рівень контролю. Використання термостатичного регулятора і систем автоматичного управління роблять роботу пристрою автономної. Наявність теплових і електронних запобіжників робить роботу вироби контрольованою і безпечної;
  • Довговічність і безперебійність. Проста і надійна схема дозволяє приладу працювати в безперервному режимі навантаження тривалий термін, а пристрій елементів і деталей конструкції робить цю роботу надійної та безперебійної;
  • Доступна ціна. Як і більшість інших побутових приладів, масляні обігрівачі стали доступні практично будь-якому споживачеві. Ви зможете знайти моделі в самих різних цінових діапазонах;
  • Низькотемпературний режим роботи і відносно слабкий нагрів корпусу дозволяють котла не пересушувати повітря в приміщенні, не виробляти запах гару і не спалювати дрібні частинки і пил. Тепло, що виходить від корпусу, нагадує природне камінне тепло;
  • Відсутність шуму під час роботи також є явною перевагою апарату, яке вигідно відрізняє його від тепловентиляторів і теплових гармат.

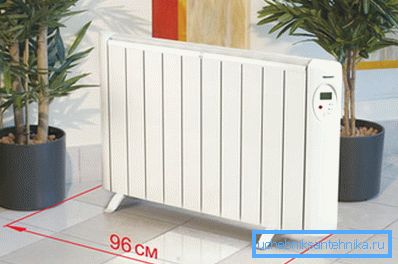

Габарити компактні і дозволяють легко помістити пристрій в кімнаті.

У цей список можна додати такі особливості, як компактність, мобільність і простота в експлуатації і обслуговуванні. Максимум, який від вас вимагатиме інструкція, це виставити режим роботи і іноді протерти корпус вологою ганчіркою.

Якщо говорити про недоліки, то можна виділити такі моменти:

  1. Досить велику вагу. Якщо пересувати виріб по кімнаті можна за допомогою роликових опор, то перевезення на більш далекі відстані потребують використання транспорту;
  2. Велика теплова інерція. Нагріти або охолодити поверхню корпусу занадто швидко не вийде, для цього потрібен час;
  3. Тривалий термін прогріву приміщення. На відміну від тепловентілятора або теплової гармати, на обігрів кімнати піде не менше півгодини.
Високий комфорт експлуатації - відмінна риса масляного радіатора.

Зверніть увагу! Якщо резюмувати сказане, то ми маємо безпечний, надійний і довговічний обігрівач з доступною ціною і ефективною роботою.

різновиди

Існує безліч різновидів і моделей.

На ринку представлені різні за конструкцією, функцій, сфери застосування та способу установки батареї з маслом. Найбільш істотні відмінності стосуються форми корпусу. Вона може мати форму панелі або гармошки.

Панельні моделі зустрічаються рідше, так як вони менш ефективні через зменшеної площі тепловіддачі. При цьому їх простіше монтувати на стіну, і вони займають менше місця в приміщенні.

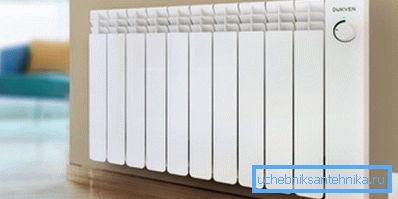

Настінний варіант.

За типом установки розрізняють настінні, підлогові, настільні прилади і моделі для дитячих ліжечок. Найбільш популярні і широко поширені підлогові конструкції з роликовими опорами для зручного переміщення по квартирі.

Принцип роботи і пристрій різних видів не відрізняються принципово, а присутні відмінності стосуються дрібниць: параметрів потужності і тепловіддачі, форми корпусу, наявності додаткових функцій. Найбільш функціональні, знову-таки, підлогові моделі.

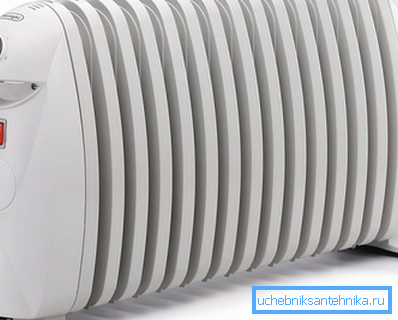

Сучасний дизайн - ще один бонус.

Зверніть увагу! При виборі конкретної моделі звертайте увагу на потужність, систему безпеки і репутацію фірми-виробника.

висновок

Електронагрівач для опалення приміщень на основі мінерального масла - надійний, безпечний і зручний побутовий прилад. Ефективність роботи і доступна вартість зробили цей тип радіаторів найпопулярнішим. Відео в цій статті зможе відповісти на виниклі при прочитанні питання.
