Радіатор опалення своїми руками: підготовка і робочий процес

Хоч в наш час на ринку представлено безліч різних варіантів, іноді потрібно виготовити конструкцію під певне приміщення або спорудити батарею для гаража або господарської споруди, щоб заощадити кошти. У даній статті ми розповімо, як зробити надійний і довговічний радіатор в домашніх умовах, процес досить простий, але вимагає певних навичок і наявності деякого обладнання.

На фото: за бажання можна спорудити досить оригінальну і незвичайну конструкцію

Що знадобиться для проведення робіт

Для початку розберемося, що необхідно мати під рукою, щоб впоратися з роботою, конструкції такого типу по-іншому називаються регістри опалення, вони можуть мати різні розміри і конфігурацію, відповідно до цього може змінюватися перелік того, що треба:

Зварювальний апарат Такі конструкції виготовляються за допомогою зварювання, підійде будь-який з варіантів, які використовуються в наш час, головне, щоб з його допомогою можна було варити сталеві елементи. Якщо у вас немає навичок зварника, то можна приготувати все необхідне і запросити фахівця буквально на кілька годин для зварювання всіх елементів, які ви повинні для економії часу попередньо підготувати
Матеріали для виготовлення Тут є два основні варіанти - круглі або профільні труби. Діаметри елементів можуть бути різними в залежності від цілей використання і розміру приміщення, також може відрізнятися і довжина заготовок, хоча можна при покупці виробів замовити їх різання на шматки потрібної довжини, ціна послуги невисока, зате ви зможете заощадити час. Для перемичок при їх наявності використовуються труби тонший
болгарка Це пристосування дозволяє виконувати цілий ряд робіт з металообробки: різання, зачищення шліфування, обробку торців і багато іншого. Найголовніше - запастися необхідними витратними матеріалами: відрізними колами, зачистними колами, а також шліфувальні або дротяними дисками
трубогиб Це пристосування знадобиться, якщо ви хочете зробити змієвиковий опалювальний регістр або інший оригінальний варіант, знову ж можна замовити в металообробної майстерні вигин труби
Так виглядає трубогиб для профільованих труб, пристрій для виробів круглої форми має іншу конфігурацію

Порада! При придбанні всього необхідного не забудьте і про засоби захисту - варити метал неможливо без спеціальної маски, а для захисту від розпечених іскор необхідний спеціальний костюм.

Опис робочого процесу

Щоб результат вашої роботи був надійним і ефективним, варто провести якісну підготовку і акуратно проводити основний етап. Будь-які помилки можуть привести до негативних наслідків.

підготовка

Важливо продумати кожну дрібницю, щоб результат максимально задовольняв вашим потребам і забезпечував високу якість обігріву.

Для цього потрібно провести такі підготовчі заходи:

  • Визначити, яка потужність обладнання вам потрібна, точні показники ви все одно не розрахуєте, але за основу візьмете факт, що 20 метрів сталевої труби діаметром 25 мм еквівалентні одній чавунної батареї на 9 секцій. Принцип роботи радіатора простий: теплоносій нагріває метал, які віддає тепло в приміщення, тому чим більше площа конструкції, тим вище її потужність.

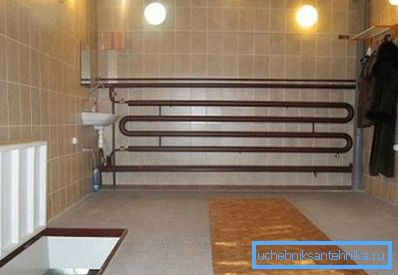

Саморобна конструкція завжди набагато більше заводський через невисокі показники тепловіддачі
  • Далі необхідно вибрати конфігурацію вироби, вона може бути секційної, змеевиковую або представляти спіраль. Деякі досвідчені майстри можуть створювати справжні арт-об'єкти з труби, які одночасно будуть служити і радіатором. Також потрібно вибрати матеріал, з якого буде виготовлений регістр, найчастіше це або кругла, або профільна труба.

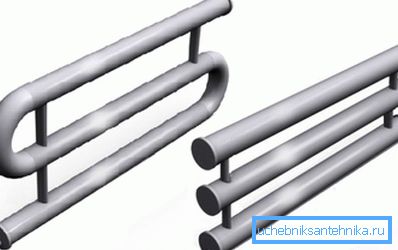

Найпопулярніші і широко поширені варіанти конфігурацій
  • Якщо розглядати, з чого складається радіатор опалення на схемі вище, то можна побачити, що крім основних елементів в конструкцію входять перемички. Також необхідно зробити кришки на торці, і підводку для труб, крім того у верхній частині конструкції обов'язково потрібно поставити кран Маєвського для розповітрювання системи, все запчастини для радіаторів опалення можна придбати в магазині сантехніки.

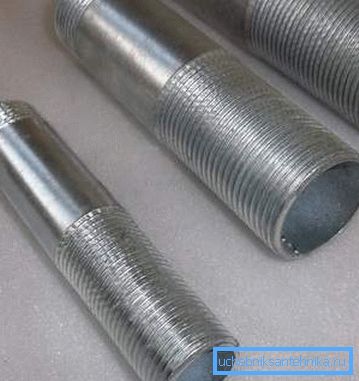

Можна купити згони, вварити їх в торці, і у вас буде зручна різьбова частина для з'єднання

Зверніть увагу! Не забудьте підвести труби для підключення радіатора після його установки, так як згодом виконати цей процес буде набагато складніше.

Робочий процес

Інструкція по проведенню робіт виглядає наступним чином:

  • В першу чергу готуються всі елементи потрібної довжини.
  • Далі необхідно нарізати перемички для конструкції, простір між трубами повинно бути рівним їх діаметру або бути максимум на 50 мм більше даного показника.
  • Також треба нарізати заглушки, форма і розмір яких залежать від конфігурації використовуваної труби, для цих елементів рекомендується використовувати металевий лист товщиною не менше 3 мм.
  • Потім на основних трубах наноситься розмітка розташування перемичок. Важливо, щоб ця робота була проведена акуратно і точно, інакше конструкція вийде з перекосами.
  • Також важливо акуратно вирізати отвори під перемички, при цьому пам'ятайте, що у верхньому і нижньому елементі будуть отвори з одного боку, а в середніх - по обидва боки. Різання можна виробляти як зварювальним апаратом, так і болгаркою, хоча другий варіант менш зручний.
  • Наступна стадія - укладання елементів конструкції на рівну поверхню, це необхідно для того, щоб точно поєднати їх. Далі прикладаються перемички так, як вони повинні розташовуватися, якщо все нормально, можна приступати до Прихоплювання кожного елемента зварюванням. Коли все перемички схоплені, можна почати їх обварювати там, куди можна дістатися.
  • Після цього конструкція ставиться вертикально, і всі елементи приварюються так, як годиться. Потім можна перевернути радіатор, щоб випав шлак, який потрапив всередину.

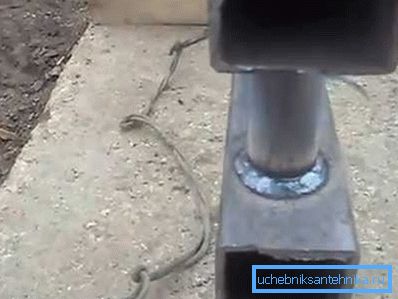

Якість швів повинно бути якомога вище
  • Після перемичок можна приступати до вварюванням заглушок, якщо в них будуть розташовуватися висновки, то в першу чергу зробіть їх. Самі заглушки спочатку прихоплюють, а потім добре обварюються по всьому периметру.
  • У верхній частині розташовується кран Маєвського, його також краще поставити на сгоне.
  • Важливим елементом конструкції є опори, так як система має чималу вагу, вони повинні бути міцними.
  • В останню чергу за допомогою шліфмашинки подравниваются всі шви, щоб конструкція виглядала максимально акуратно.
  • Також необхідна перевірка радіатора на герметичність, для цього він наповнюється водою і уважно оглядаються всі з'єднання. Протікання бути не повинно.
При бажанні можна забарвити елементи радіаторних фарбою

висновок

Зробити саморобний радіатор опалення можна тільки з використанням спеціального обладнання, тому якщо у вас його немає, то простіше запросити фахівця і замовити виготовлення. Відео в цій статті розповість додаткову інформацію з даної тематики.
