Радіатори опалення: розміри і теплова потужність

Розмір радіатора опалення є одним з основних параметрів, який визначає продуктивність цього пристрою. Ось чому, вибираючи батареї для установки в квартиру або будинок, нам потрібно звертати увагу не тільки на матеріал, з якого вони зроблені, але і на їх габарити.

У нашій статті ми розглянемо найбільш важливі аспекти цього вибору, а також проаналізуємо залежність розміру радіатора і його продуктивності по теплу.

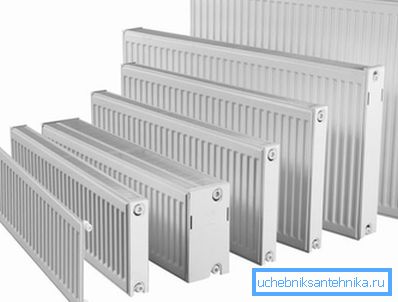

Опалювальні пристрої можуть відрізнятися як за габаритами, так і по ефективності роботи

опис виробів

конфігурація батареї

Опалювальні радіатори секційного типу

Розміри опалювальних радіаторів безпосередньо залежать від їх конструкції. І хоч загальна схема пристрою батареї майже завжди однакова, відмінності все ж присутні.

За цим параметром виділяють такі групи виробів:

  • секційні. Найбільш розповсюджений різновид опалювальних пристроїв. Конструкція складається з декількох окремих модулів, які можуть з'єднуватися між собою в довільній кількості.

Зверніть увагу! Інструкція по експлуатації секційних радіаторів часто містить характеристики (тепловіддачу, масу) не тільки вироби, а окремої секції. Такий підхід суттєво полегшує всі теплотехнічні розрахунки.

  • трубчасті. Зовні досить схожі з секційними, але мають цілісну структуру. Ребра таких радіаторів представлені трубками з металу, всередині яких циркулює гаряча вода або інший теплоносій. Для них характерна досить висока ціна, але при цьому вони є самі ефективними опалювальними приладами.
  • панельні. Являють собою кілька труб з теплоносієм, укладених в металевий кожух. Зазвичай мають компактні розміри, щоб полегшує їх установку в малогабаритних типових квартирах.

Потрібно відзначити, що конфігурація багато в чому визначає матеріал, який використовується для виробництва. Так, секційні моделі роблять або з чавуну, або з алюмінію, а для більшої частини панельних пристроїв використовують сталь. Що стосується трубчастих радіаторів опалення, то вони також можуть бути сталевими, але найбільш продуктивними серед фахівців вважаються мідні моделі.

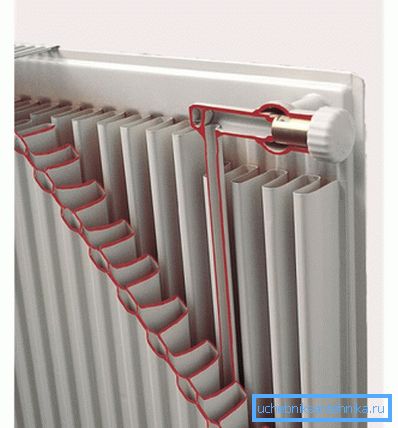

Структура панельної різновиди

Габарити основних різновидів

Як ми зазначили вище, розмір опалювального пристрою визначає, яку кількість тепла воно передасть повітрю в приміщенні. При цьому більшість виробників випускають вироби в різних габаритах: як правило, в стандартному, компактному (низькому) і збільшеному варіанті. Така різноманітність дозволяє підбирати батарею під конкретні вимоги як по теплу, так і за місцем розташування.

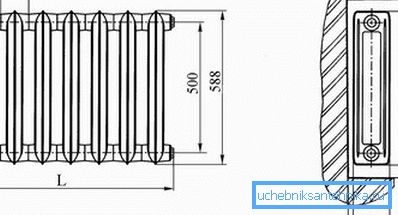

Креслення стандартного чавунного радіатора з розмірами

Зверніть увагу! Особливості точки монтажу накладають певні обмеження на максимальний розмір використовуваної конструкції, але про це ми поговоримо в розділі, присвяченому виконанню установки своїми руками.

Нижче наводиться таблиця, якою ви зможете користуватися для визначення габаритів найбільш частини використовуваних різновидів радіаторів:

матеріал параметр Стандартні моделі, мм Низькі моделі, мм Високі моделі, мм
Чавун (секційні) Висота 588 388 660 - 955
глибина 140 140 140
Розмір секції 93-95 93-95 93-95
Сталь (панельні) Висота 600 150 - 500 750 - 1200
глибина 70 - 150 70 - 150 70 - 150
Ширина панелі 400-3000 400-3000 400-3000
Алюміній (секційні) Висота 580 200 - 400 700
глибина 75 -100 75 -180 80 -100
Розмір секції 80 40 80
Сталь + алюміній (біметалеві секційні моделі) Висота 550 - 580 300 - 500 до 900
глибина 75 -100 95 95
Розмір секції 80 80 80

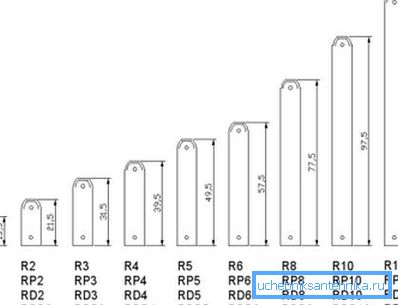

Модельний радий сталевих панелей (размерs в см)

Зверніть увагу! У даній таблиці наведені усереднені параметри. Розмір радіаторів опалення у різних виробників може відрізнятися досить сильно, тому, якщо для вас критично важливо збіг габаритів до міліметра, варто заздалегідь вивчити особливості конкретної моделі, а краще - проміряти рулеткою обраний вами екземпляр.

Рекомендації по установці

Розрахунок теплової потужності

Якщо проаналізувати інформацію від виробника, то стане очевидно, що різні за габаритами пристрою виділяють в приміщення різну кількість тепла. Саме з цієї причини розраховувати кількість секцій або опалювальних панелей потрібно тільки після того, як ви вибирали модель для установки.

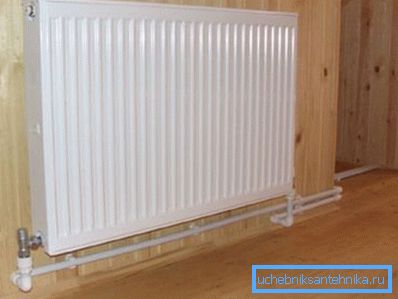

Фото встановленої сталевий моделі

Сам розрахунок проводиться досить просто:

  • На обігрів 1 кубометра житлового приміщення необхідно затратити 41 Вт енергії. Отже, необхідна продуктивність батарей буде збільшуватися пропорційно розмірам приміщення.
  • Так, обсяг кімнати 5 х 5 х 3 м складе 75 м3.
  • Для опалення нам потрібно буде 3075 Вт.

Виконаємо розрахунок для найбільш часто використовуваних типів радіаторів:

  • Чавунні радіатори опалення з середньою тепловіддачею в 120 Вт / секція - 26 секцій.

Зверніть увагу! У нас вийшло дробове число - 25,6 - так що ми округляємо його в більшу сторону.

  • Сталеві радіатори опалення (140 Вт) - 22 секції.
  • Алюмінієві радіатори опалення (180 Вт) - 17 секцій.
  • Біметалічні радіатори (200) - 14 секцій.

Природно, якщо ми будемо використовувати пристрої зі збільшеною висотою, то і продуктивність їх по теплу буде значно більше. Відповідно, кількість секцій, необхідних для обігріву приміщення, буде зменшуватися.

правильний монтаж

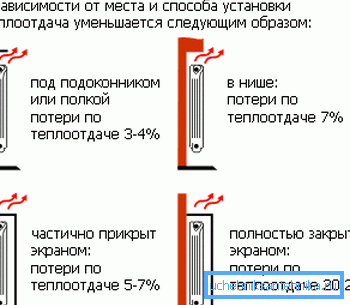

Втрати тепловіддачі батареї

Крім власне показників тепловіддачі, розміри радіатора опалення, який ми купуємо для нашого будинку, будуть залежати і від того, де ми будемо його встановлювати.

  • Так, для монтажу вздовж стін і під підвіконнями висотою від 90 см зазвичай купуються стандартні моделі батарей. У секційних пристроїв ширина регулюється додаванням ребер, а панельні і трубчасті вироби потрібно спочатку підбирати в залежності від потрібних нам габаритів.
  • На вільних стінах можна використовувати високі різновиди. Як правило, вони відрізняються підвищеною тепловіддачею, і тому їх зазвичай монтують в великих кімнатах з надлишком відкритого простору.
  • Використання компактних радіаторів із заниженим профілем буде виправдано в коридорах і прихожих, а також в будинках з великими віконними прорізами.

Що стосується конкретних цифр, то слід дотримуватися наступних обмежень:

  • Щоб забезпечити безперешкодне надходження холодного повітря до радіатора для обігріву, пристрій не можна монтувати впритул до підлоги. Мінімальний зазор складає близько 60 мм, а оптимальний - 100 - 150 мм.
  • Те ж стосується і відстані від верхнього краю батареї до підвіконної дошки. Щоб гаряче повітря безперешкодно проникав у помешкання, зазор між цими елементами повинен складати не менше 100 мм.

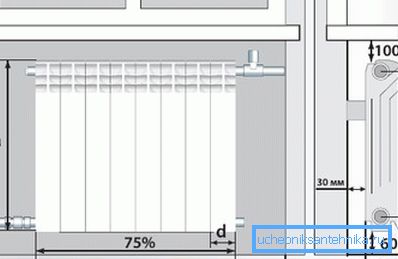

Схема правильної установки

Зверніть увагу! Якщо ви використовуєте габаритну модель, то в самій підвіконної дошці потрібно виконати отвори для виходу теплого повітря, задекорувавши їх спеціальними гратами. До речі, установка таких решіток здатна частково вирішити проблему з конденсатообразованія на стеклах за рахунок їх обігріву.

  • Ширину радіатора бажано підбирати з таким розрахунком, щоб він перекривав майже весь віконний проріз (не менше 75 - 80% відстані від укосу до укосу). В цьому випадку потужності пристрою буде достатньо, щоб сформувати так звану теплову завісу, що запобігає появі протягів.

висновок

Вибираючи розміри радіаторів опалення, потрібно в першу чергу звертати увагу на їх відповідність завданню, яке стоїть перед системою обігріву приміщення. Як бачите, в процесі підбору і монтажу батарей є ряд тонкощів, тому перед початком закупівель і настановних робіт варто переглянути представлене в статті відео для отримання додаткової інформації.
