Радіатори опалення в підлозі: як обігріти приміщення зі

Якими б універсальними не були настінні батареї, вони абсолютно не підійдуть для установки в просторих приміщеннях, велика частина стін яких виконана зі скла. В цьому випадку використовуються інші радіатори опалення: вбудовані в підлогу або монтовані на ніжках.

Практика показує, що перший варіант найбільш прийнятний, так як дозволяє повністю замаскувати громіздкі і неестетичні прилади опалення. Саме про особливості використання і монтажу цих приладів піде мова нижче.

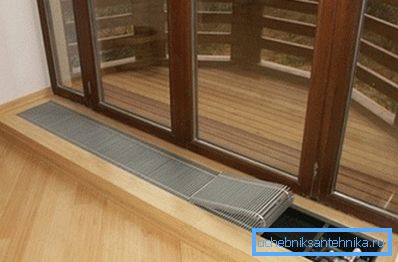

Радіатор в ніші - відмінне рішення для закритих терас і веранд

Незвичайне опалювальне обладнання

особливості конструкції

Вбудовувані в підлогу радіатори опалення використовуються досить рідко, але іноді вони просто незамінні. Основна сфера їх застосування - опалення кімнат, що мають велику площу скління. Це може бути просто приміщення з великими вікнами або закрита тераса з виходом в сад.

У такому випадку існує кілька способів обігріву:

  1. Класичні батареї, що встановлюються на бічній або задній стіні. Цей варіант є найбільш неефективним, так як всім відомо, що опалювальне обладнання повинно встановлюватися в найхолоднішому місці кімнати, тобто біля вікон. Крім того, таким чином, може бути порушений стиль інтер'єру, задуманий архітектором або дизайнером.
  2. Система підігріву, вмонтовується під підлогове покриття. Непогане рішення, яке не може бути реалізовано, якщо в якості матеріалу для оформлення підлоги використовується деревина: паркет, масивна або палубна дошка і так далі. Справа в тому, що вона має низький коефіцієнт теплопровідності. Це значно знизить ефективність такої системи опалення.
Система підігріву підлоги не завжди може прогріти повітря до комфортного рівня

Крім того, ціна подібного рішення буде набагато більше, ніж вартість установки канальних обігрівачів.

  1. Вбудовані в підлогу радіатори опалення. Являють собою одну з різновидів класичних батарей, які використовуються в мережах обігріву з рідким теплоносієм. Відрізняються лише формою і місцем установки: вони монтуються в спеціально сконструйованих для цієї мети виїмках (каналах), прокладених в підлозі.

Зверху такі батареї закриваються гратами, які не заважають току повітря і відмінно маскують встановлене обладнання.

Переваги такого рішення полягають у наступному:

  • джерело тепла знаходиться саме в тому місці, де це найбільш необхідно;
  • батарея, розташована під підлогою, не перешкоджає доступу до дверей або вікна і не вносить дисонанс в дизайн приміщення.

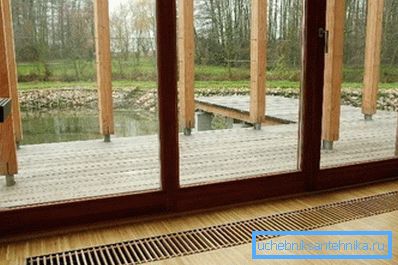

Джерело тепла, який не псує інтер'єр

Сучасними будівельними супермаркетами пропонується два різновиди радіаторів, що встановлюються під підлогою:

  1. Корпусні. В цьому випадку нагрівальний елемент встановлений в спеціальний корпус, який монтується в підлогу і виконує роль каналу.
  2. Безкорпусная. Такі радіатори розміщуються в нішах, які перед цим необхідно сконструювати.

корпусні радіатори

Короба, в яких встановлені нагрівальні елементи, виготовляються з тонкого оцинкованого металу. Стінки корпусу для збільшення їх теплозберігаючих властивостей покриваються ізоляційними матеріалами та фарбуються у відповідний колір.

Сам обігрівач робиться з вигнутою особливим чином труби, на яку навариваются пластини теплообмінника, що збільшують площу зіткнення з повітрям. Матеріалом для цих елементів служить алюміній, добре передає тепло гарячої води навколишньому повітрю.

На фото - радіатор з корпусом з оцинковки

Зверху корпус закривається декоративними решітками, виготовленими з деревини або металу. Це дозволяє вибрати варіант, що поєднується як з паркетом, так і з керамічною плиткою.

Корпусні радіатори бувають наступних розмірів:

  • ширина - від 5 до 25 см;
  • довжина - від 50 см до декількох метрів;
  • глибина - від 10 до 70 см.

Ефективність роботи батареї, що розташовується під покриттям підлоги, залежить не тільки від площі теплообмінника і температури теплоносія, а й від швидкості конвекції повітря. Найбільш потужні моделі можуть бути додатково обладнані електричними вентиляторами. Недолік такого рішення - в необхідності підключення обладнання до електричної мережі і підвищеному рівні створюваного їм шуму.

Безкорпусні

Такі радіатори встановлюються під підлогою в спеціально сконструйованих виїмках. Ніші роблять у вигляді прямокутника, теплоизолируют і покривають будь-яким негорючим декоративним матеріалом. Глибина, ширина і довжина проектуються виходячи з розмірів радіаторів, які будуть в них встановлюватися.

Для монтажу безкопрусних пристроїв потрібно облаштувати спеціальну нішу

Примітка! Пам'ятайте, що між дном ніші і теплообмінником конвектора повинен бути зазор не менше ніж в 10 см. Він дозволяє організувати природну конвекцію повітря, без якої неможливий рівномірний нагрів приміщення.

Зверху виїмка в підлозі закривається гратами. Вона повинна бути досить міцною, щоб вільно витримувати вагу проходять по ній людей і легко зніматися, забезпечуючи доступ для чищення і обслуговування встановленого радіатора опалення. Краї поглиблення, де встановлюється захисна решітка, можна оформити металевими або алюмінієвими куточками.

розрахунок потужності

Визначення розмірів і, відповідно, потужності нішевого обігрівача проводиться за тією ж схемою, що і класичної батареї. Необхідні цифри можна взяти з інженерних розрахунків, які є в проектній документації до возводимому будовою.

Потужність встановлюваних радіаторів розраховується за стандартною методикою

Однак, щоб робота радіаторів, розташованих під підлогою, була максимально ефективною, слід враховувати такі нюанси:

  • необхідно встановлювати нішеві обігрівачі, потужність яких на 20% перевищує необхідну за проектом;
  • якщо довжина батареї більше 3 метрів, доцільно підключати його до трубопроводів по діагональної схемою (гаряча вода входить і виходить через патрубки, розташовані на протилежних кінцях пристрою).

монтаж пристроїв

Розробка архітектурного проекту

Відразу слід зазначити, що вбудовуються радіатори опалення являють собою досить складне устаткування з точки зору монтажу. Тому братися за виконання роботи своїми руками можна тільки в тому випадку, якщо ви на 100% впевнені в своїх силах і уміннях.

Можливість використання таких приладів опалення повинна бути закладена ще на стадії архітектурного проектування будови.

При цьому доцільно взяти до уваги наступні нюанси:

  1. Упевниться, що створений креслення відповідає вимогам санітарних та інших служб. Тут важливо дотримати необхідну товщину статі на першому поверсі або міцність залізобетонних плит перекриття на другому. Адже крім безпосередньо радіаторів, там же будуть монтуватися трубопроводи, що подають і видаляють теплоносій.
  2. Важливо підготувати канал потрібного розміру. Чим він глибше і довше, тим більш потужну батарею ви зможете встановити. Однак ніша в підлозі такого розміру впливає на характеристики міцності конструкції, тому інженер, який здійснює розрахунки, повинен передбачити можливість встановлення радіатора під підлогою.

Облаштування системи опалення

Крім конструктивних елементів будівлі, проектування підлягає і сама кліматична система. Зокрема, потрібно правильно помістити труби, які підводять теплоносій, а також визначити місця установки повітряних клапанів, що видаляють з труб і радіаторів накопичився там повітря.

Зверніть увагу! Радіатор опалення в підлозі працює не так, як батареї, що навішуються на стіну. Це пов'язано, перш за все, з іншим опором протіканню рідини. Тому при проектуванні необхідно дуже ретельно провести гідравлічний розрахунок і вибрати режими роботи термоклапаном.

Інакше теплової енергії, що виробляється радіаторами, буде недостатньо, щоб прогріти повітря в приміщенні до потрібної температури.

Доцільно передбачити автоматичне керування радіаторами з використанням електронних клапанів і датчиків. Це дозволить більш точно регулювати режими роботи в залежності від зовнішніх умов, що не тільки додасть комфорту, але і дасть можливість більш економно витрачати енергоносії (газ, солярку, електрику і так далі).

монтаж ніші

Найвідповідальніший етап - виготовлення ніші під радіатор. Інструкцію щодо її конструювання проста. Тут важливо дотримати всього одна дуже важлива умова - забезпечити безперервний гідроізоляційний шар (особливо якщо монтаж ніші проводиться на першому поверсі, де чорнову підлогу влаштований «по грунту»).

Процес роботи для зручності викладу розіб'ємо на кілька послідовних етапів:

  1. Готується ніша необхідної довжини і ширини. Якщо підлога ще не залитий, це зробити просто. Але і в готовому підлогове покриття теж можна зробити необхідні поглиблення. Це займе не набагато більше часу.

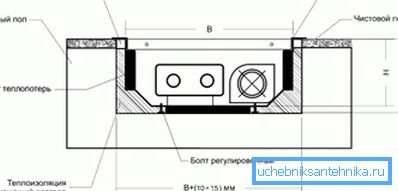

Схема ніші для стосується систем покриття в міжповерховому перекритті
  1. Захист від води облаштовується з застосуванням обмазувальних або рулонних матеріалів. Переконайтеся, що вони при нагріванні не виділяють шкідливих для організму людини речовин.
  2. Наступний етап - утеплення. Можна викласти нішу пінополістиролом або іншим матеріалом з низьким коефіцієнтом теплопровідності.
  3. Після цього потрібно оформити нішу декоративним матеріалом. Можна просто обштукатурити її або облицьовувати керамічною плиткою, яка використовувалася для укладання на підлогу тераси або веранди. У першому випадку потрібно армувати поверхні сіткою, щоб уникнути розтріскування або осипання в результаті температурних і усадочних зрушень підстави.
Схема облаштування ніші в підлозі «по грунту»

Зверніть увагу! Якщо подібна система монтується на другому поверсі, то архітектор чи інженер, який проектує будинок, повинен передбачити зниження перекриття, а також розташувати несучі балки або залізобетонні плити так, щоб ніша йшла вздовж них, а не поперек.

Верхню крайку виїмки для конвектора можна оформити куточками і передбачити кронштейни, які утримують декоративно-захисну решітку.

комбіновані рішення

У разі, коли необхідно обігрівати дуже великі за площею кімнати, де встановлені великі вікна, можна комбінувати канальні обігрівачі з іншим кліматичним устаткуванням:

  • класичними радіаторами опалення;
  • системою підігріву підлоги.

В цьому випадку необхідно встановити і правильно налаштувати автоматичну систему контролю мікроклімату, яка буде самостійно узгоджувати роботу всіх змонтованих пристроїв, домагаючись максимально ефективного і економічного результату.

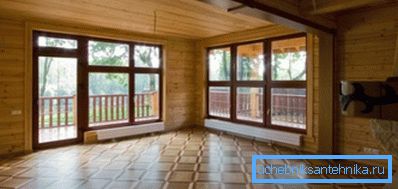

Для опалення можуть використовуватися і комбіновані рішення

висновок

Канальні радіатори опалення, встановлені під підлогою, є відмінним рішенням для обігріву приміщень в разі неможливості монтажу традиційних систем або недоцільність конструювання підлог з підігрівом. Однак існують і інші інноваційні способи опалення (див.також статтю Якими характеристиками і перевагами володіють радіатори опалення Ріфар).

Більш докладно про них ви можете дізнатися з відео, розміщеного нижче.
