Радіатори опалення: види і принципи вибору

Як автономний, так і централізований обігрів квартири (приватного будинку) потребує гріють приладах і це можуть бути російські, польські, чеські, фінські, німецькі або італійські радіатори опалення. Всі вони працюють за одним і тим же принципом, хоча ці принципи, як і матеріали виготовлення, можуть сильно відрізнятися в тій чи іншій групі (лінійці) виробів такого типу.

Ми зараз спробуємо детально розібрати, принцип дії таких приладів. Розповімо про матеріали і подивимося тематичний відео ролик для закріплення матеріалу.

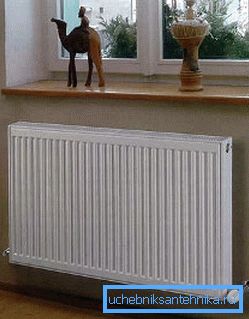

Чеський прилад КОРАДО

радіатори

Загальний огляд

Підключення приладу до контуру
  • Почнемо з того, що всі радіатори, які використовуються для опалення промислових, виробничих, громадських і житлових будівель і приміщень, можуть поділятися на два типи - це водяні і електричні (вони ж масляні) прилади. Тобто, в перших в якості теплоносія використовується рідина (найчастіше це звичайна або дистильована вода з будь-якими добавками), а в другому типі приладів теж використовується рідина, але це вже масло.
  • Крім того, опалювальні радіатори можна класифікувати, як секційні, пластинчасті, трубчасті (колончаті) і панельні. Така будова впливає не тільки на кількість теплоносія, яке вміщує в себе певний прилад, але і на спосіб передачі теплової енергії в приміщення.

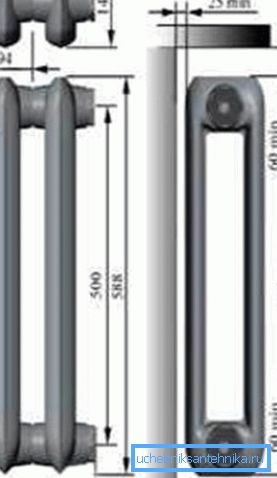

чавунні секції
  • Коли вибирають радіатори для опалення, то одним з провідних критеріїв можна назвати метал, з якого вони зроблені, так як від цього теж залежить їх тепловіддача, а також ринкова вартість. Найбільш популярним можна назвати чавун - такі прилади ви можете зустріти практично в більшості міських квартир, якщо їх не поміняли мешканці на прилади з іншого матеріалу, так як за проектом майже у всіх будинках використовувався раніше і застосовується зараз саме чавун.
  • Також для високого тиску в системі може використовуватися сталь - такий радіатор опалення надзвичайно міцний і витримує практично будь-який тиск, який може бути в наших системах. Але у нього є серйозний недолік - це схильність до корозії.
  • Найбільш вигідними і зручними можна назвати біметалічні радіатори - опалення будь-якого типу буде функціонувати з ними, як не можна краще. Стінки такого приладу складаються з шару сталі, покритої алюмінієм - такий подвійний корпус виходить дуже міцним і має високу тепловіддачу.
  • І, нарешті, автономне опалення - радіатори з алюмінію, які мають чудову тепловіддачу, і, завдяки сучасним технологіям, є досить міцними. Але, незважаючи на всі переваги, у них є два серйозних недоліки - це досить висока ціна і необхідність заправки системи дистильованою водою з різними спеціальними домішками.

особливості конструкції

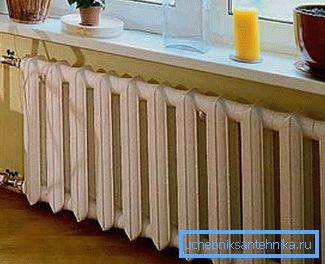

Великий чавунний радіатор

Безумовно, на якість обігріву приміщення, в першу чергу, впливає пристрій радіатора опалення, куди включені його конструкційні особливості, здатність тепловіддачі, ємність і можливість очищення від пилу (ускладнює тепловіддачу). Другорядним фактором можна назвати вартість приладу і його дизайн або можливість встановити огорожу у вигляді декоративної решітки.

Тепер давайте розглянемо, від яких чинників залежить висока тепловіддача батареї - це конструкція і матеріали, швидкість руху рідини в приладі і швидкість його омивання повітрям, різниця температури батареї і повітря в приміщенні, спосіб установки і навіть колір і склад фарби.

Примітно, що виробляється спеціальна емаль для радіаторів опалення світлих тонів, що дозволяє істотно скоротити пошуки, так що кольорові прилади - це не просто моветон, а ознака технічної неписьменності господарів.

Сталевий секційний прилад заводу

Найбільш часто можна зустріти прилади секційного типу, які можуть бути виконані з чавуну, сталі, алюмінію або двох металів одночасно (біметал або сталь, покрита алюмінієм). У таких пристроях відбувається конвективний спосіб обігріву.

Тобто, тепло віддається за допомогою повітря, який проходить крізь них - рідина нагріває металеву поверхню так званої гармошки, а повітря нагрівається від зіткнення з металом і, рухаючись зверху вниз, потрапляє в приміщення. Слід зазначити, що ви завжди зможете знайти в продажу такі прилади російського виробництва за помірними цінами.

Сталеві панельні радіатори ТЕПЛОТЕРМ

Такі прилади виробляються з холоднокатаної сталі високої якості і можуть складатися з однієї, двох або трьох панелей, які з'єднані між собою металевими пластинами, що збільшують конвективний нагрів рухається по площинах повітря.

Виходить, що вузькі однопанельних пристрою здатне віддавати температуру тільки шляхом випромінювання, а ось двох-або трёхпанельние - за рахунок конвекції, так що порівняння завжди буде на користь останніх. Безумовно, такі пристрої мають більший ККД, ніж секційні і виробляють їх з бічної і з нижньою підводкою.

Сталевий радіатор Арбоні колончатого (трубчастого) типу

За зовнішнім виглядом нагрівальні прилади трубчастого типу дуже схожі на секційні. Та й загальна конструкція таких пристроїв зроблена з одного й того ж принципу: горизонтальні колектори з'єднані між собою вертикальними трубками або колонами, звідки і пішла назва визначення їх типу.

Але у даних батарей є суттєва відмінність - вони не розбираються по секціях, отже, їх не можна збільшувати або зменшувати, інакше, це вже вийдуть сучасні саморобні прилади. Як правило, такі конструкції виробляються або зі сталі, або з чавуну, за зовнішнім виглядом їх відрізняє одна, дві, три або чотири вертикальних трубки в ряду, а не дві, як у секційних.

матеріали

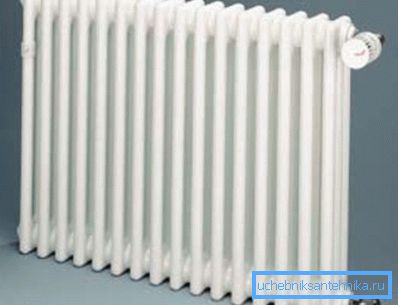

Чавун. ARBONIA

Якщо говорити про популярність, то найбільш високий рейтинг наберуть чавунні батареї, які знайомі всім мешканцям багатоповерхових будинків і їх навіть до сих пір в деяких випадках чомусь застосовують для автономного опалення.

Якщо говорити про поверхова будівництво, то вони там дуже навіть зручні, адже в переважній більшості квартир варто централізоване опалення, і немає індивідуальних лічильників. Справа в тому, що чавун нагрівається досить довго, але зате також довго і віддає накопичену теплову енергію - це відбувається, завдяки товстим стінок пристрою.

Такі радіатори, як правило, витримують робочий тиск від 9 до 12 бар, а обпресувальний взагалі до 16 бар, з максимальною температурою води 110? C і з тепловою потужністю однієї секції 100-160Вт (супровідна інструкція більш точно вказує ці параметри). Але проблема полягає в тому, що через великої місткості потрібно гріти більшу кількість води, тому, для автономного опалення такі прилади вкрай невигідні.

Сталевий трубчастий Пурмо в розрізі

На верхньому фото ви бачите сталевий трубчастий PURMO, але, по суті, він нічим не відрізняється від того ж ZEHNDER, DELONGHI або будь-який інший аналогічних моделей інших компаній, тому, в даному випадку, нас цікавлять тільки металеві стінки.

Отже, для панельних радіаторів з стали робочий тиск складає близько 6-10 бар, а для трубчастих 8-15 бар, що цілком достатньо навіть для висотних будівель, де робочий тиск в системі досягає 8-10 атмосфер. Потужність однієї моделі може бути порядку 1200-1600Вт, а максимальна температура, яка не зашкодить цілісності приладу, може досягати 110-120? C.

Незважаючи на велику міцність, такі радіатори схильні до корозії, але цей процес найбільш небезпечний в той час, коли з системи зливають воду або якийсь її ділянка виявляється завоздушенним.

Тут відбувається природна хімічна реакція - іржавіння металу (із внутрішнього боку ємності). Найбільше зі сталі популярний плоский радіатор опалення і, хоча це далеко не кращий варіант, проте, він має малу вагу і низьку вартість.

Примітка. Найбільш вигідно монтувати таке (зі сталі) радіаторне опалення своїми руками в приватному будинку, де ви можете додавати в воду антикорозійні добавки і навіть не зливати систему на літній період.

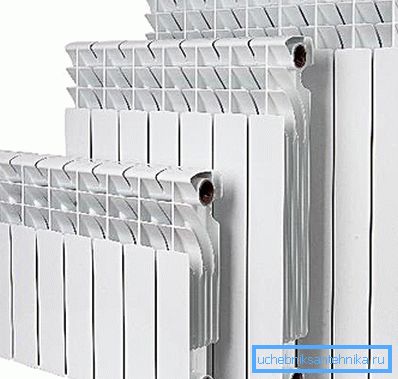

Алюміній. Ferroli POL TITANO

Найбільшою тепловіддачею володіють прилади з чистого алюмінію, які можуть бути двох типів - ливарні та екструзійні, але ви не знайдете їх серед звичних виробників, наприклад, тієї ж Ліді, зате таку продукцію надає західний виробник і той же Китай.

Можна сказати, що алюмінієві вироби такого типу, це досить нестандартні та ексклюзивні прилади для Росії, хоча останнім часом вони починають користуватися все більшим і більшим попитом для автономних систем, коли виникає потреба їх поміняти або встановити взагалі інший контур.

Примітка. Не слід боятися КНР, як виробника - китайські радіатори досить якісні і можуть конкурувати з європейськими.

Екструзійне пристрій складається з силумінових трубок і алюмінієвого корпусу, який сформований шляхом видавлювання з екструдера і не підлягає збірці / розбиранні.

А ось ливарні моделі (виробники можуть бути різні) робляться шляхом окремого лиття та комплектації секцій, отже, їх виробництво дозволяє зменшувати і збільшувати потужність шляхом прикручування / відкручування секцій. Ці батареї витримують робочий тиск 8-16 бар при температурі 110? C, теплова потужність секції 82-212Вт.

Біметал. БУДЕРУС

Для монтажу автономних систем, а також в тих випадках, коли необхідна зміна старих батарей в багатоповерхових будівлях, часто використовуються біметалічні радіатори, які несуть в собі всі позитивні якості сталі та алюмінію.

Мабуть, такі прилади є найбільш практичними на даний момент у всіх відносинах - у них робочий тиск становить 20-50 бар при температурі 130? C (більше всіх), а потужність однієї секції порядку 150-180Вт.

Стінки тут стійкі до корозії, практично відсутня інерційність, є дуже висока віддача тепла і при цьому прилад стійкий до гідроударів. Звичайно, вартість таких пристроїв вище тієї ж сталі або чавуну, зате при автономному опаленні ви істотно економите на малому обсязі секцій, воду для яких вам доведеться підігрівати, витрачаючи енергоносії.

Примітка. Слід враховувати, що термостати і запірна арматура майже ніколи не продаються в комплекті з радіаторами. Їх купують окремо.

Розрахунок

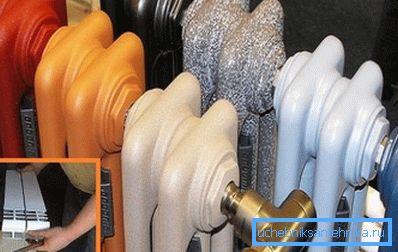

Секції можна комплектувати

Щоб не виникли накладки при закупівлі секційних, трубчастих або панельних радіаторів опалення, вам потрібно звертати увагу на їх потужність, а потім розрахувати кількість, використовуючи або онлайн калькулятор, або роблячи це вручну (другий варіант надійніше).

Так, для приміщень не вище 260 см на 10м2 опалювальної площі вам знадобиться 1кВт потужності приладу, а якщо стелі вище 260 см, то вважають за кубів - на кожен кубометр приміщення необхідно витрачати 41Вт теплової енергії. Отже, ви можете або враховувати загальну потужність батареї (для трубчастих і панельних), або обчислювати це по секціях.

висновок

На закінчення слід сказати, що будь-які, багатопанельних і тонкі, секційні і плоскі радіатори опалення будуть приносити користь у приміщенні, якщо правильно розрахувати їх кількість. Але якщо при цьому ви також зробите вдалу підбірку за якісними і технічними характеристиками, то в вашому домі буде тепліше, а платити за це ви будете менше.
