Радіатори в квартиру: характеристика сучасних батарей

Останнім часом вибір радіатора опалення перетворився в дуже складну задачу. Доводиться враховувати не тільки його технічні характеристики, але і зовнішній вигляд. А різноманітність опалювальних приладів тільки ускладнюється вибір. Для того, щоб не промахнутися з покупкою варто докладніше розібрати переваги і недоліки існуючих типів батарей, а зупинитися на тонкощах вибору.

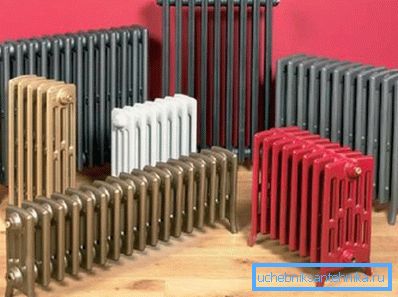

Різні варіанти опалювальних приладів

Коротка характеристика сучасних батарей опалення

Види радіаторів опалення для квартири давно не обмежуються тільки лише чавунними або сталевими моделями.

Крім цього, на ринку популярні моделі з використанням кольорових металів, виділити можна такі види радіаторів як:

  • чавунні радіатори відомі вже більше 150 років, власне, прабатько сучасних батарей був виготовлений саме з чавуну. Такі опалювальні пристрої характеризуються високою інерційністю, демократичною вартістю (за винятком мистецьких моделей) і слабо реагують на склад теплоносія. Так що стежити за рівнем рН не доведеться;
Чавунний радіатор може бути красивим

Зверніть увагу! Чавун практично не переносить гідроудари, та й взагалі будь-які механічні дії. З огляду на велику вагу батареї в зборі, роботи по установці краще не проводити в поодинці.

  • сталеві - типовим представником цієї групи можна вважати панельні радіатори. На відміну від інших опалювальних приладів сталеві випускаються не секційними, а цілісними. Сталь досить чутлива до якості теплоносія, наприклад, небажано, щоб кислотність води була занадто високою (верхньої допустимої кордоном можна вважати рН 9,5). Термін служби радіаторів опалення в квартирі не дуже великий якраз через якість теплоносія, сталь порівняно швидко іржавіє;
  • біметалічні - в більш дешевих моделях комбінується сталь і алюміній (труби зі сталі, а ребра - з алюмінію), в дорогих - мідь + алюміній. Кольорові метали використовуються для підвищення швидкості прогріву опалювального приладу, та й тепловіддача збільшується. Єдиним мінусом можна вважати вартість, ціна медноалюмініевой батареї може в кілька разів перевищувати вартість звичайної чавунної;

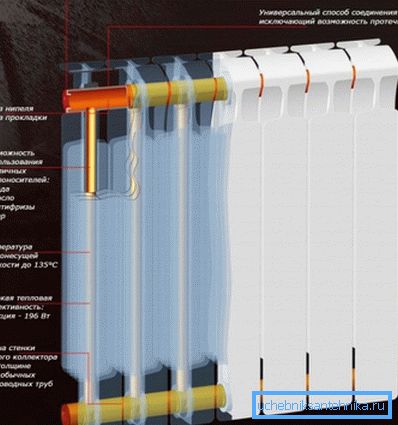

На фото видно мідний колектор і алюмінієві ребра
  • алюмінієві - відрізняються від біметалевих тим, що і трубки колектора виготовляються з алюмінієвого сплаву (з внутрішньої сторони метал покритий захисним шаром);
  • повністю мідні радіатори опалення зустрічаються досить рідко, причина криється у високій вартості;
  • вакуумні батареї до сих пір не отримали широкого поширення. Пов'язано це з їх високою вартістю і відсутністю досвіду їх застосування. Хоча сама ідея використання легкозакипаючої рідини виглядає цікаво, можливо, при зниженні вартості їх популярність зросте.

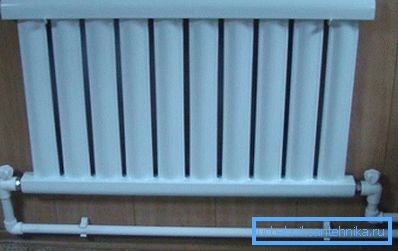

На фото - вакуумний радіатор

Порівнювати перераховані типи радіаторів досить складно, все залежить від того, який критерій вважається основним:

  • наприклад, по тепловій потужності лідерами є біметалеві. Тепловіддача секції може досягати 200 Вт, у чавуну цей показник приблизно в 1,5-2,0 рази нижче;
  • з точки зору довговічності лідирує чавун. Термін служби чавунних радіаторів опалення в квартирі досягає 50 років, а й після закінчення півстоліття вони можуть працювати ще не одне десятиліття, адже чавун не іржавіє;
  • що ж стосується зовнішнього вигляду, то всі сучасні батареї виглядають відмінно (виняток становлять хіба що старі чавунні моделі, але якщо фінанси дозволяють, то можна придбати художні радіатори з чавуну).

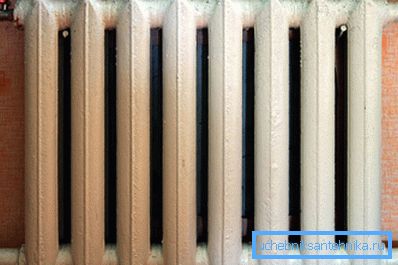

Звичайна чавунна батарея

тонкощі вибору

При виборі основна увага варто приділити технічними характеристиками радіатора, зовнішній вигляд, звичайно, важливий, але на нього звернути увагу варто пізніше. Нас будуть цікавити габарити батареї і її теплова потужність, а також робочий тиск в системі і температура теплоносія.

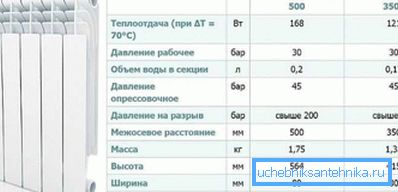

Виробник зазвичай надає все необхідне для вибору

Габарити радіатора опалення

Опалювальні прилади рідко розміщуються просто біля стін, зазвичай люди намагаються заховати їх у нішах по вікнами. Це рішення виправдане, але важливо, щоб відстані до стін від батареї було достатнім для забезпечення повітрообміну. Інакше значна частина теплової енергії буде йти на прогрів стін.

Зверніть увагу! Заборонено закривати батареї шторами, це робить неможливим вступ теплого повітря в кімнату.

Важливо розуміти, як працює радіатор опалення в квартирі, наприклад, біметалічні батареї поєднують пряму теплопередачу з конвекцією, так що відстань до підвіконня від верху приладу особливо важливо.

Можна виділити ряд загальних правил розміщення батареї під вікном:

  • зазор між підлогою і низом радіатора повинен становити 8-12 см (збільшувати його не рекомендується так як це призведе до того, що на рівні підлоги буде значно холодніше);
  • ширина радіатора повинна становити приблизно 75% від ширини ніші;
  • відстань до підвіконня - 6-12 см;
  • повинен бути і зазор між задньою стінкою опалювального приладу і стіною (близько 5 см).

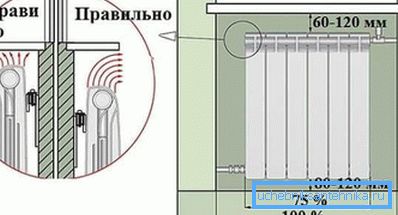

Рекомендовані відстані при установці радіатора

Ще один важливий параметр - міжосьова відстань (також може називатися як відстань між центрами ніпельних отворів). Цей параметр важливий при монтажі, якщо всі роботи по установці будуть виконуватися своїми руками, то потрібно заздалегідь врахувати, що відстань між що подає трубою і обраткой має дорівнювати міжосьовому відстані батареї.

Зверніть увагу! В принципі, труби можна звести / розвести під будь-міжосьова відстань, але це зайва втрата часу. Набагато простіше врахувати цей нюанс ще при покупці батареї.

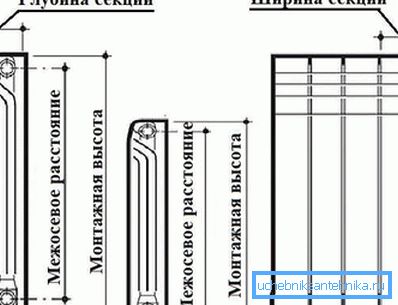

На схемі показано міжосьова відстань

Теплова потужність батареї

Незалежно від того, які бувають радіатори опалення для квартири, необхідно визначити необхідну теплову потужність приладу. Адже комфорт в квартирі можливий тільки в тому випадку, коли надходження тепла як мінімум одно тепловтрат.

Методів розрахунку існує кілька. Простий обиватель зазвичай користується спрощеною методикою для того, щоб просто прикинути скільки секцій повинен мати радіатор опалення. Але при проектуванні автономної опалювальної системи може знадобитися і більш складний розрахунок (з урахуванням довільної температури подачі і обратки).

Зверніть увагу! Розрахунок необхідної потужності опалювального приладу з точністю до вата не потрібен. Нам потрібно тільки орієнтовне значення з тим, щоб визначити число секцій батареї.

Можливі такі варіанти розрахунку:

  • за усередненою нормі 1м2 / 100 Вт, тобто просто вважаємо площа кімнати і множимо на 0,1, отримуємо необхідну потужність опалювального пристрою в кВт;

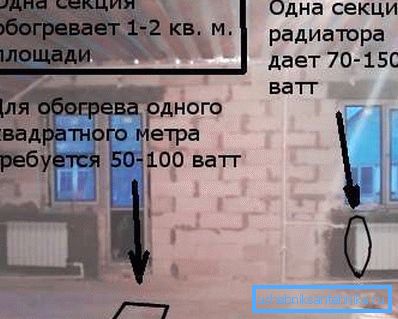

Одна секція може обігріти 1-2 м2

Зверніть увагу! Якщо в кімнаті 2 і більше вікон, кімната є кутовий або висота стелі перевищує 2,7 м рекомендується отриманий результат збільшити на 15-20%.

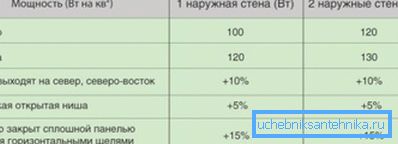

Зміна необхідної потужності батареї в залежності від особливостей приміщення
  • можна піти іншим шляхом - підрахувати обсяг приміщення і з огляду на норму 1м3 / 41 Вт підрахувати необхідну тепловіддачу;
Кілька порад по необхідної потужності
  • найскладніший спосіб - використовуються залежно, що дозволяють розрахувати реальну тепловіддачу для будь-якої температури теплоносія.

Інструкція з розрахунку в цьому випадку буде виглядати так:

  • спершу потрібно визначити температурний напір

?T = (Тпод + Тобр) 2-Тк,

в вираженні прийняті такі позначення: Тпод і Тобр - відповідно температура теплоносія на вході і на виході з опалювального пристрою. Тк - температура повітря в кімнаті.

  • потім підраховується реальна потужність батареї опалення за формулою

Q = k • A •? T

k - к-т теплопередачі радіатора (залежить від матеріалу), А - площа поверхні. Твір цих параметрів - константа для кожної батареї. Щоб спростити питання, як розрахувати радіатор опалення для квартири, спершу визначається твір k • A для стандартних температур подачі і обратки.

В цьому випадку теплова потужність приладу відома,? T також відомо, визначається k • A. Після цього вже можна розрахувати потужність опалювального приладу для будь-яких температур теплоносія.

Порадити такий підхід можна при проектуванні системи автономного опалення, можуть використовуватися, наприклад, низькотемпературні системи, а в документації на батарею вказується її тепловіддача тільки для звичайного режиму роботи (90? С на подачі, 70? С - обратка).

Підбір радіатора опалення

Необхідна теплова потужність визначалася для вирішення питання, як розрахувати секції радіаторів в квартирі.

Для завершення розрахунку потрібно:

  • вибрати відповідну модель радіатора, в технічній документації дізнатися тепловіддачу однієї секції при звичайному режимі роботи;

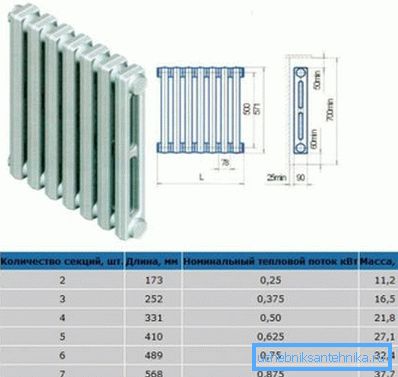

У документації вказується величина теплового потоку
  • знаючи мінімальну необхідну теплову потужність приладу і тепловіддачу однієї секції, можна розрахувати, скільки секцій знадобиться як відношення цих величин.

Зверніть увагу! Така гнучкість властива тільки секційним радіаторів опалення. Якщо планується придбання сталевої панельної батареї, то регулювати тепловіддачу набором секцій не вийде.

Для спрощення підбору розмірів опалювального приладу можна використовувати готові таблиці, в яких в залежності від площі приміщення зазначено, який саме опалювальний прилад повинен використовуватися. Це зручно, але краще отриманий результат трохи завищити, відсотків на 15-20, а для можливості регулювати температуру просто поставити терморегулятор на подачу.

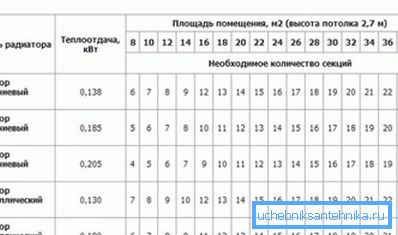

Таблиця для підбору радіаторів

На завершення

Підбору батареї опалення для квартири - завдання, що вимагає серйозного ставлення. Потрібно врахувати такі характеристики пристрою як: теплова потужність, довговічність, міцність на розрив і т.д.

Запропонована інформація допоможе не тільки при підборі радіатора з теплової потужності, головному параметру опалювального приладу, але і при виборі між радіаторами різних типів.

На відео в цій статті перераховані сильні і слабкі сторони популярних моделей радіаторів.
