Радіатори з біметалу. технічні характеристики. розрахунок,

Що таке біметалічні радіатори опалення і як вони влаштовані? В яких випадках виправданий їх вибір? Якою має бути обв'язка приладу? Якими трубами підключати цю батарею? Давайте розбиратися.

Що це таке

Отже, радіатор біметалевий: що це таке? Основна характеристика будь-якого опалювального приладу - його тепловіддача, кількість тепла, яке він здатний передати від теплоносія повітрю в приміщенні.

Тепловіддача визначається двома факторами:

1. Температурою поверхні радіатора;
2. Її площею.

Збільшення площі поверхні теплообміну можливо двома способами:

1. За рахунок збільшення внутрішнього обсягу секції. Тут є ряд обмежуючих факторів - вага секції (і, відповідно, навантаження на кріплення) і габарити радіатора;
2. За рахунок формування розвиненого оребрения.

Однак: головна умова високої тепловіддачі приладу з великою площею оребрення - висока теплопровідність металу, з якого вона виготовлена. Інакше холодні ребра просто-напросто не будуть відводити тепло від внутрішніх каналів секцій.

У масовому виробництві опалювальних приладів давно і широко використовуються три порівняно недорогих металу - сталь, чавун і алюміній. Теплопровідність алюмінію вчетверо більше, ніж у перших двох металів:

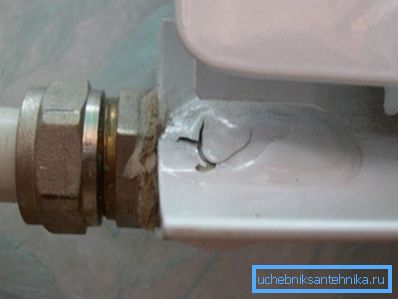

Здавалося б, вибір очевидний: висока теплопровідність алюмінію дозволяє створити компактний і легкий прилад з високою тепловіддачею. І цієї дійсно так, та ось біда - низька механічна міцність металу обмежує його використання в будках центрального опалення.

Причина - велика ймовірність гідроударів. Варто різко закрити вентиль або засувку - і інерція практично нестисливої ​​води створить ударну хвилю, тиск на фронті якої досягне 20-25 кгс / см при межі міцності алюмінієвих батарей не більше 16.

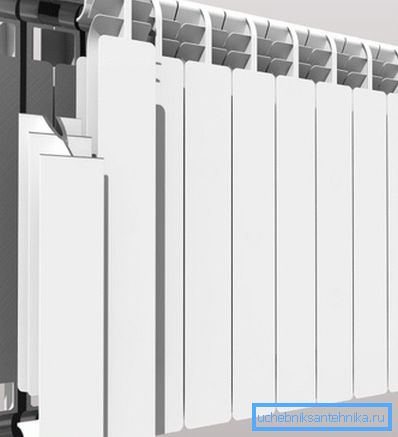

Так що таке біметалічний радіатор, що володіє тепловіддачею алюмінієвого і міцністю сталевої труби? Це всього лише сердечник з корозійностійкої сталі, на поверхні якого литтям сформовано алюмінієве ребра. Використання двох металів з різними властивостями дозволяє позбутися від слабких місць кожного з них, створивши ідеально підходить для систем ЦО конструкцію.

Технічні характеристики

Міцність і тепловіддача (і, зрозуміло, ціна) біметалічною секції залежить від декількох факторів:

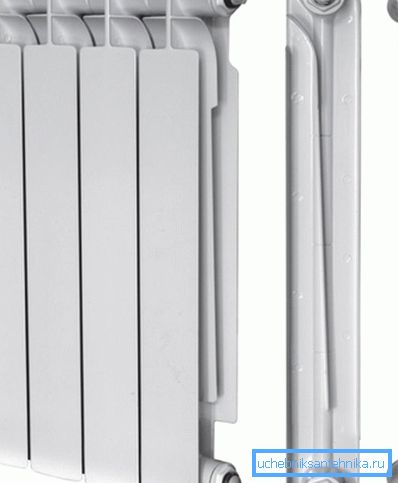

• Форми і розмірів сердечника. Він може посилювати лише вертикальні канали секції або, що забезпечить куди більшу стійкість до гідростатичного тиску, об'єднувати вертикальні канали з колекторами;
• Товщини металу сердечника. Від неї залежить міцність секції на розрив;
• Площі і товщини оребрения;

Зверніть увагу: чим товще ребра при фіксованій площі поверхні, тим більше тепла вони проводять, тим рівномірніше нагрівання поверхні.

• Наявності або відсутності ніпельних з'єднань між секціями. Різьба, нехай навіть сталева, завжди буде слабким місцем приладу.

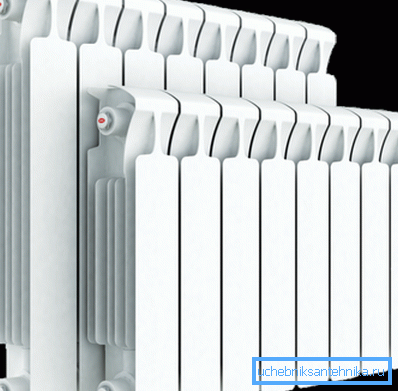

Як зразок наведемо характеристики одного з кращих приладів в своєму класі - вітчизняного Ріфар Моноліт.

Цікаво: в основній масі вітчизняні виробники виготовляють біметалічні радіатори по ГОСТу 31311-2005. Однак нормативних вимог саме до біметалічним приладів в ньому немає; обмовляється лише мінімально допустиме значення робочого тиску в 6 кгс / см2.

Мінімальний термін служби біметалевих радіаторів опалення оцінюється в 25 років.

установка

розрахунок

Отже, з вибором ми визначилися. Як розрахувати біметалічні радіатори опалення за параметрами вашої квартири?

При стандартній (2,5 - 2,7 метра) висоті стель можна використовувати найпростішу схему розрахунку:

• На 1 квадратний метр приміщення береться 100 ват тепла;
• Залежно від кліматичної зони використовується коефіцієнт від 0,7 (Крим) до 2,0 (Якутія);

• Тепловіддача секції в середньому оцінюється в 180 ват.

Так, для Підмосков'я можна використовувати регіональний коефіцієнт 1,2; для кімнати площею 25 метрів буде потрібно 25 * 100 * 1,2 = 3000 ват тепла, що відповідає 3000/180 = 17 (з округленням) секціях.

кріплення

Як повісити біметалічний радіатор на стіну?

• Штатно для кріплення використовуються штирові кронштейни, які вкручуються в пластикові дюбелі;
• Замість них можна використовувати відрізки гладкою сталевої арматури діаметром 10-12 мм, вбиті в попередньо просвердлені отвори трохи меншого діаметру.

обв'язка

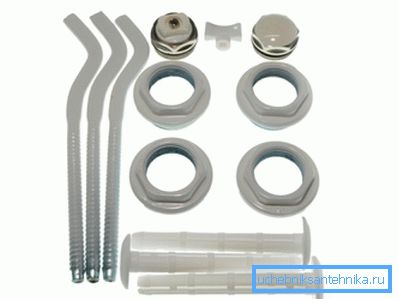

Які комплектуючі для біметалевих радіаторів знадобляться при їх установці своїми руками?

1. Комплект радіаторних пробок (4 штуки, зовнішня різьба ДУ25). Діаметр внутрішнього різьблення прохідних пробок визначається кількістю секцій приладу: якщо їх менше 10, досить підводки умовним діаметром ДУ15, якщо більше - краще взяти пробки з внутрішнім різьбленням ДУ20;
2. Дросель або термоголовка і кульовий кран з американками для підключення до пробок. Дросель дозволить регулювати тепловіддачу приладу вручну, термоголовка - автоматично, в залежності від температури повітря в кімнаті;
3. У верхній по стояку квартирі радіатор доведеться укомплектувати краном Маєвського для стравлювання повітря.

Які труби використовувати для підключення? Бажано - гофровані нержавіючі.

З чим пов'язана ця інструкція?

• Вони мають високу міцність на розрив;

Важливо: Пластикові або металопластикові труби завжди будуть слабкою ланкою: який сенс в радіаторі, здатному витримати гідроудар з піковим тиском в 40 атмосфер, якщо труби лопнуть вже при 20?

• Вони гнуться з мінімальним радіусом і не вимагають точної підгонки розмірів;
• Вони монтуються компресійними фітингами з використанням пари розвідних ключів.

Поради по збірці

Радіаторні пробки герметизуються паронітовимі або силіконовими прокладками - тими ж, які використовуються, щоб наростити біметалічний радіатор додатковими секціями.

Інші з'єднання підмотувати ниткою-герметиком танго Унілок або льоном з фарбою.

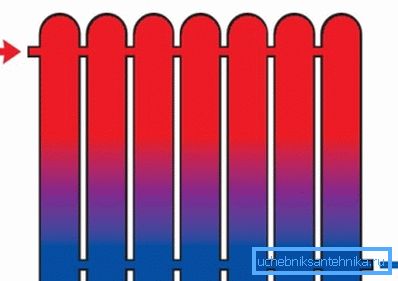

При великій довжині радіатора (від 10 секцій) використовуйте на бокове, а діагональне підключення. Тоді вам не доведеться гадати, чому біметалічні радіатори не гріють по всій довжині: при бічному підключенні теплоносій буде циркулювати лише через перші від підводки секції.

вибір теплоносія

Чим заправити біметалічні радіатори в тих рідкісних випадках, коли вони використовуються в автономному опалювальному контурі?

В абсолютній більшості випадків в якості теплоносія використовується звичайна вода. Крім того, що сердечники біметалевих секцій мають достатню стійкість до корозії, при заповненому водою контурі їх контакт з атмосферним киснем повністю виключений. Тим часом в безкисневому середовищі поява іржі неможливо.

У тих випадках, коли можлива зупинка опалювального контуру при негативних температурах, практикується заправка біметалевих радіаторів незамерзаючими теплоносіями:

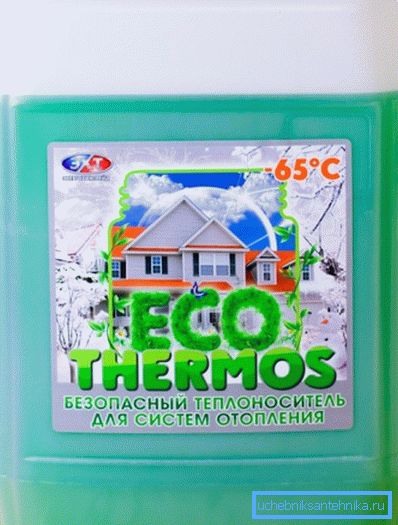

• Водним розчином пропіленгліколю;

• тосолом;
• Трансформаторним маслом.

висновок

На закінчення нагадаємо ще раз: біметалічні батареї будуть оптимальним вибором саме в системах центрального опалення. Дізнатися більше про характеристики та особливості монтажу цих приладів читачеві допоможе відео в цій статті. Успіхів!
