Радіатори з нижнім підключенням - особливості даного

Як відомо, самим популярним і широко поширеним варіантом конструкції в системах опалення є бічна підводка труб, але цей варіант може підійти далеко не завжди. Якщо раніше єдиною альтернативою були панельні сталеві радіатори з нижнім підключенням, то в наш час можна знайти аналогічні конструкції з алюмінію, а також біметалічні вироби. Вони мають цілий ряд характерних особливостей, про які ми і поговоримо в даній статті.

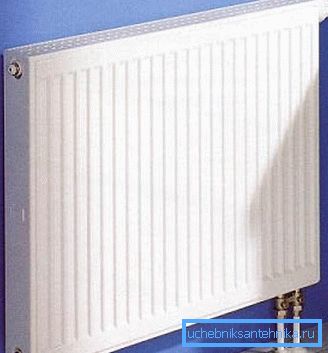

На фото: сталеві вироби відмінно підходять для реалізації конструкції нижнього підключення

Особливості даного типу виробів

В першу чергу розглянемо основні плюси і мінуси нижнього підключення радіаторів, щоб ви розібралися в особливостях подібних систем більш докладно.

Почнемо з переваг:

естетичність Нижня підключення радіаторів опалення передбачає відсутність труб, що йдуть уздовж стін, що дуже важливо в деяких дизайнерських проектах. Крім того, ви зможете ставити меблі впритул до стін, що дозволяє збільшити площу корисного простору. Батарея буде виглядати максимально акуратно, адже до неї йдуть лише дві труби знизу
простота З огляду на те, що в конструкції набагато менше вигинів і зчленувань вона набагато надійніше, ніж традиційні варіанти, і її набагато простіше збирати своїми руками.

Щоб уникнути проблем, ми рекомендуємо протягувати суцільну трубу з металлопласта від гребінки до радіатора, тоді на цій ділянці будь-які розриви будуть виключені

хороша тепловіддача Існує думка, що сталеві радіатори опалення з нижнім підключенням менш ефективні, але насправді це далеко не так. Близько 60% тепла батареї віддають за рахунок конвекції, тому менша ступінь нагріву не така страшна.

Судіть самі - чавунні варіанти за рахунок конвекції віддають лише 20% тепла, тому їх і не роблять з нижнім підключенням, тому що вони насправді були б менш ефективними

Порада! Щоб максимально підвищити ефективність системи опалення, ми рекомендуємо використовувати циркуляційні насоси. Тільки хороша швидкість протоки дозволяє витягти максимум користі з теплоносія, до того ж, хороша циркуляція збільшує і швидкість прогрівання приміщень.

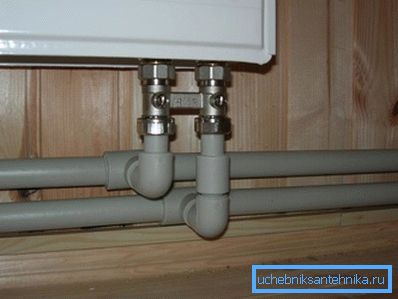

Деякі забудовники не приховують труби під підлогою, а прокладають їх уздовж поверхні, після їх можна закрити коробом

Що стосується недоліків, то вони наступні:

  • Сталевий радіатор з нижнім підключенням, як і будь-який інший подібний варіант буде коштувати трохи дорожче стандартних конструкцій з бічними підводами. Але ціна не настільки велика, щоб вважати цей фактор значним мінусом.
  • Відносно більш низької тепловіддачі ми розібралися нижче - випромінювання може бути менше на 10-15%, але за рахунок конвекції різниця практично непомітна. Щоб виключити вплив цього фактора, треба ставити елементи з запасом потужності, на нашому порталі є стаття щодо правильного проведення розрахункових робіт, ознайомтеся з нею.
  • У разі виникнення проблем до труб дуже складно дістатися і доводиться зривати покриття для підлоги. Але якщо використовувати вищеописану рекомендацію і класти металлопласт, то ймовірність таких неприємностей практично виключена.
У металлопластових трубі всього два з'єднання, це забезпечує відмінну надійність

Рекомендації по проведенню монтажних робіт

Розберемося, як підключити радіатор опалення з нижнім підключенням, процес досить відповідальний і вимагає акуратності. Але якщо все зробити відповідно до технології, то результат роботи буде відповідати найвищим стандартам якості і надійності.

підготовчі заходи

Інструкція по проведенню даного етапу виглядає наступним чином:

  • В першу чергу необхідно прокласти труби до місця їх з'єднання, важливо, щоб довжини вистачало для комфортної роботи, адже відрізати зайву частину набагато простіше, ніж намагатися приєднати короткий відгалуження. Вибір матеріалу залежить від ваших уподобань, але як зазначалося вище варіант з Металлопласти набагато краще.
  • Також необхідно ретельно закріпити радіатор на поверхні стіни, важливо, щоб він розташовувався рівно і був зафіксований якомога міцніше, так якщо радіатор впаде, то цілісність системи може бути порушена. Для роботи краще використовувати міцні кронштейни, які будуть достатніми по довжині, їх конфігурація повинна збігатися з типом використовуваного обладнання.

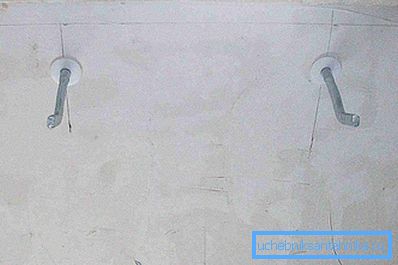

Перед кріпленням кронштейнів важливо провести ретельну розмітку за допомогою будівельного рівня
  • Також вам знадобиться арматура для радіаторів опалення з нижнім підключенням, це спеціальний комплект, який призначений саме для цього типу систем. Наявність такого комплекту дуже зручно, так як вам не треба збирати систему по частинах - ви відразу купуєте все необхідне для роботи.

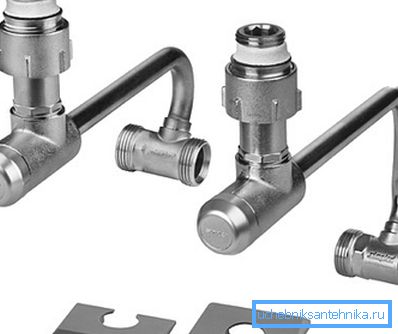

Комплект нижнього підключення радіаторів опалення значно спрощує процес придбання необхідних комплектуючих
  • З інструменту ми рекомендуємо мати під рукою розвідний ключ, цього цілком достатньо для проведення робіт. Також радимо надіти рукавички, так як можна руки подряпати об виступаючі елементи і поверхню стін.

основний етап

Перед тим, як почати роботи, перевірте правильність розташування радіаторів опалення:

  • Відстань від нижньої частини до рівня фінального підлогового покриття має бути не менше 100 мм, в нашому випадку це особливо важливо, тому що для того щоб приєднати кріплення, вам потрібно як мінімум 7 сантиметрів вільного простору.
  • Усе понад батареї до підвіконня не повинно бути менше все тих же 100 мм.
  • Відступ від поверхні стіни до обігрівального елементу повинен бути як мінімум 3, а краще 5 см.

Порада! Для збільшення ефективності роботи опалення рекомендується прикріпити за радіатором спеціальний теплоотражающий матеріал. Його можна придбати в будь-якому будівельному магазині.

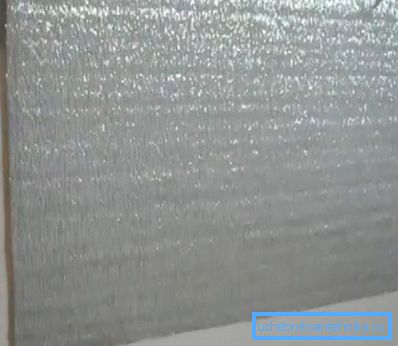

Під кронштейнами кріпиться спеціальний відбивач

Роботи проводяться в наступному порядку:

  • В першу чергу розберіться, який з підведень живить, а який зворотний, якщо ви переплутаєте ці елементи місцями, то ефективність опалення буде набагато нижче. Для того щоб виключити помилки, прочитайте інструкцію, яка обов'язково повинна йти в комплекті поставки.
  • Підвісьте радіатор на кронштейни, при цьому ми не радимо знімати захисну упаковку з вироби, так як в процесі роботи ви можете ненавмисно подряпати поверхню. Видаляйте її вже після закінчення робіт.
  • Вузли нижнього підключення радіаторів можуть розташовуватися як з одного боку, так і з різних сторін. Заздалегідь розберіться, який варіант у вас, адже труби прокладаються з таким розрахунком, щоб бути максимально близькими до точки приєднання.

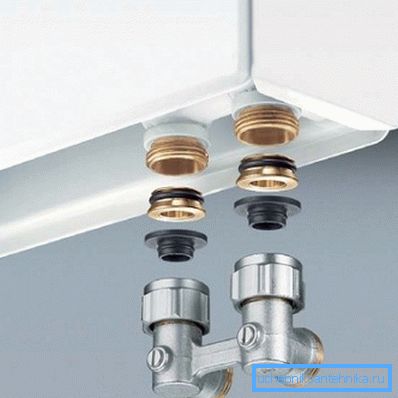

Для конструкцій, в яких висновки розташовані поруч, вузол підключення може представляти єдиний виріб
  • Підключення сталевих радіаторів з нижнім підключенням проводиться так: спочатку прикручуються елементи до радіатора, не забудьте покласти спеціальні шайби, які ущільнюють з'єднання. Затягувати все вузли потрібно дуже сильно, але дуже старатися не варто, так як можна зламати накидну гайку.
  • Далі необхідно затягнути з'єднання на точках підключення до труб, процес аналогічний, тому детально зупинятися на ньому ми не будемо, важливо дотримувати акуратність.

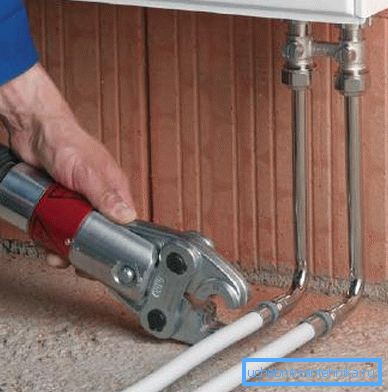

Вузол для нижнього підключення радіатора може мати різну довжину

Після проведення робіт обов'язково проведіть перевірку цілісності системи, для цього її треба наповнити водою і уважно переглянути всі з'єднання. Ми рекомендуємо встановлювати на кожен радіатор термостатичну головку, вона забезпечить підтримку температури на певному рівні і скоротить витрати енергоносіїв.

висновок

Розібратися з підключенням під силу будь-забудовнику, головне - придбати якісні радіатори і сполучні вузли. Відео в цій статті покаже робочий процес у всіх подробицях.
