Радіаторні батареї: класифікація, особливості цілісних і

З настанням холодів особливо актуальним стає питання опалення житла. З огляду на різноманітність моделей батарей опалення, підібрати підходящий опалювальний прилад не складе труднощів. Для вірного вибору потрібно хоча б у загальних рисах знати особливості роботи, а також сильні і слабкі сторони кожного типу пристроїв.

Батарею потрібно підбирати з розумом

Радіатор або конвектор

Багато людей використовують термін «батарея опалення - радіатор» як синоніми, іноді і конвектори називають звичайними батареями, це не зовсім вірно.

Назва опалювального приладу залежить від принципу його дії, можна виділити такі опалювачі як:

  • радіатори - в них велика частина енергії передається в кімнату у вигляді теплової енергії (близько 80%). Такі прилади цікаві тим, що можуть працювати з будь-якою температурою теплоносія, класичний представник опалювальних пристроїв цього класу - товста чавунна батарея;

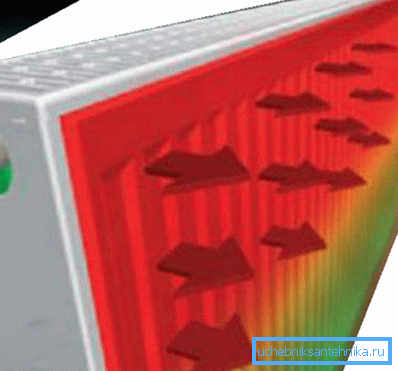

Теплове випромінювання йде з поверхні сталевий панелі
  • у конвекторів теплова енергія становить близько 20%, а решта припадає на конвективний теплообмін;

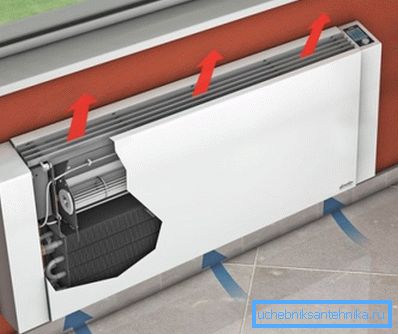

Принцип дії конвектора
  • комбіновані пристрої - до них відносяться багато сучасних батареї опалення (наприклад, біметалеві). У них спостерігається приблизна рівність передачі теплової енергії за рахунок конвекції і шляхом передачі теплової енергії.

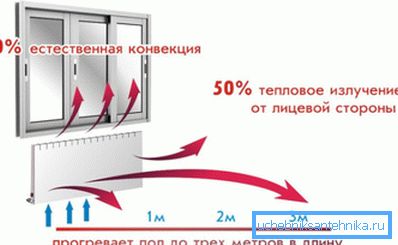

Поєднання конвекції і прямий теплопередачі

Не можна сказати, що якийсь із згаданих способів краще, а інший гірше, просто потрібно розуміти різницю між опалювальними приладами. Сучасні алюмінієві батареї, так популярні в побуті, відносяться до 3 типу, теплова енергія випромінюється все передньою панеллю, а конвекція забезпечена за рахунок геометрії ребер (холодне повітря потрапляє з нижньої сторони, а нагрітий виходить зверху).

Класифікація радіаторів опалення

Найзручніше класифікувати опалювальні прилади в залежності від використаного для виробництва матеріалу.

У продажу можна знайти:

  • до сих пір не втратили популярності чавунні радіатори опалення-батареї опалення. Це класична секційна масивна батарея, яка може прослужити до 50 років, а то і довше. Досить повільно прогрівається, але і остигає так само повільно. Замість стандартних непривабливих батарей можна придбати красиві моделі з візерунком на поверхні;

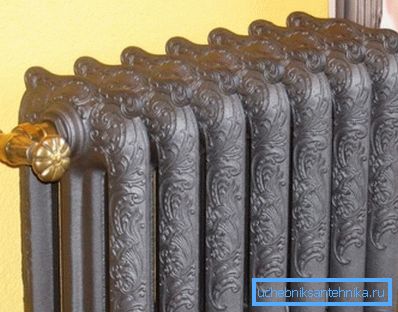

Чавунні батареї можуть бути неймовірно красиві

Зверніть увагу! З особливостей чавунних радіаторів відзначити можна низьку стійкість до гідроудару. Результатом може стати тріщина металу (чавун на розтягнення практично не працює).

  • сталеві - досить міцні, можуть випускатися як цільними (панельні), так і секційними. Також із сталевих труб можуть споруджуватися регістри - конструкції з труб різного діаметру, через які буде циркулювати теплоносій, виглядає такий опалювальний прилад досить незвично. Сталь метал міцний і добре переносить динамічні дії;

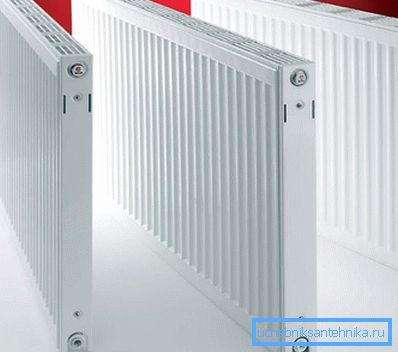

На фото - тонкі сталеві панельні радіатори
  • в біметалевих пристроях комбінується 2 типу металу - зазвичай це сталь + алюміній або мідь + алюміній. У дешевших пристроях використовується сталевий каркас (горизонтальні і вертикальні трубки) з алюмінієвими ребрами, але можна придбати і медноалюмініевий радіатор. Ціна таких батарей вище, ніж чавунних або сталевих, але і тепловіддача з теплопровідністю вище;

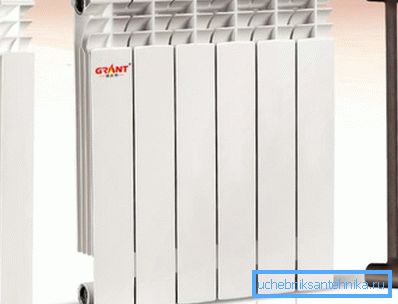

Сучасна биметаллическая батарея
  • повністю алюмінієві опалювальні пристрої передбачаються виготовлення каркаса (колекторні трубки) з алюмінієвого сплаву, а самі ребра робляться алюмінієвими. Для додаткового захисту зсередини поверхню трубок колектора покривається захисним шаром;
  • мідні батареї відмінно виглядають, крім того мідь має максимальну теплопровідність і не схильна до корозії. Це дуже м'який метал, так що і гідроудари йому не страшні. Дуже незвично виглядає опалювальна система з використанням не тільки мідних опалювальних пристроїв, але і мідних труб.

Що потрібно знати при покупці

Радиаторная батарея отопления, конечно, должна вписываться в интерьер комнаты, но все-таки главным критерием при выборе должны быть ее технические характеристики, да и конструктивные особенности стоит учесть. Так що на цьому питанні варто зупинитися окремо.

Цілісні або секційні опалювальні прилади краще

Велика частина використовуваних в побуті батарей відносяться якраз до групи секційних. Тобто на заводі випускаються типові сегменти, які потім об'єднуються в радіатор опалення. Збірка проводиться за допомогою ніпеля з різною різьбою з двох сторін. При його повороті обидві секції дуже щільно притискаються один до одного.

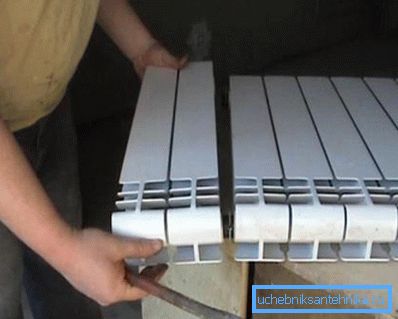

Збірку / розбирання можна виконати самостійно

З недоліків таких конструкцій відзначити можна ризик виникнення протікання за місцем стику окремих секцій. Також небажано їх використання в автономних системах з підвищеним тиском.

Зате можна додати або навпаки прибрати зайві секції, регулюючи тим самим теплову потужність опалювального приладу. Причому зробити це можна і своїми руками.

У випадку з цільними радіаторами колектор виготовляється з однієї труби, а потім на нього напресовується ребра. Завдяки такій конструкції він може витримувати більший тиск в системі опалення. Так що є сенс вибрати такий опалювальний прилад в автономній системі опалення з підвищеною температурою теплоносія.

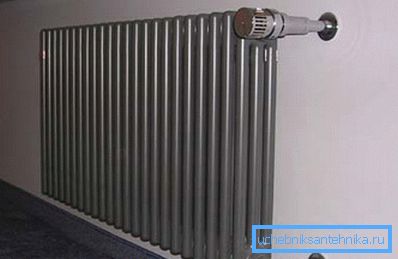

Цілісний сталевий радіатор

Зверніть увагу! Регулювати теплову потужність шляхом видалення / додавання секцій не вийде. Так що підбирати батарею потрібно з запасом, а потім просто встановити на вході терморегулятор.

Габарити радіатори

Інструкція по установці радіатора зазвичай передбачає його розташування в ніші під вікном, так що вибір розміру - справа відповідальна. Головне при установці - щоб радіатор не перебував впритул ні до стіни, ні до підлоги, так і зверху до підвіконня має залишатися сантиметрів 5-7 вільного простору. Якщо ці вимоги не дотримати, то левова частка теплової енергії буде йти на нагрів стін і підвіконня.

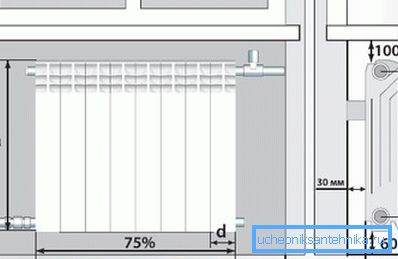

Правильне розміщення батареї опалення

По висоті найбільш ходовим можна вважати моделі з міжосьовим відстанню 400-500 мм (висота приладу складає приблизно 570 мм).

Крім цього, в продажу можна знайти:

  • дуже низькі радіатори - використовуються в будинках з великими вікнами, де радіатор звичайного розміру перегороджував б огляд. Біметалічні радіатори випускаються з мінімальним міжосьовим відстанню 200 мм, алюмінієві - 150 мм, така «крихітка» підійде навіть якщо вікна доходять майже до підлоги;

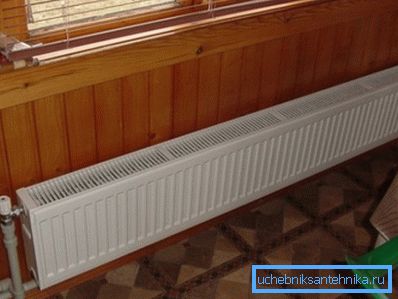

Невеликі по висоті батареї стильно виглядають
  • при дефіциті вільного простору підійде вертикальна батарея радіатор. Від зазвичай вона відрізняється великим міжосьовим відстанню і малим числом секцій. Встановити такий опалювальний прилад можна і в кутку, де зазвичай залишається сантиметрів 50 вільного простору.

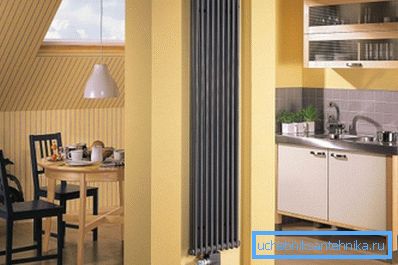

Приклад вертикальної батареї

Коли виконується заміна радіатора-батареї в квартирі, то міжосьова відстань має особливе значення. Рекомендується заміряти відстань між подачею і обратку в квартирі і вибирати опалювальний прилад з точно таким же міжосьовим відстанню.

Зверніть увагу! При бажанні можна придбати радіатор і з іншим відстанню між осями ніпельних отворів, але тоді доведеться розводити / зводити труба подачі і обратки.

Теплова потужність приладу

У питанні, як вибрати опалювальні батареї радіатори, облік тепловіддачі - найважливіший параметр. Для цього достатньо просто ознайомитися з документацією на опалювальний прилад. Зазвичай вказується тепловіддача або всієї батареї, або тепловіддача окремої секції.

Значення тепловіддачі може вказуватися і в маркуванні радіатора. Наприклад, позначення МС140 в маркуванні чавунної моделі означає тепловіддачу однієї секції на рівні 140 Вт, знаючи кількість секцій, підраховуємо тепловіддачу всього опалювального приладу. Лідерами за цим параметром можна вважати біметалічні батареї, у них тепловіддача становить на рівні 200 Вт.

Теплова потужність біметалевих опалювачів на висоті

Також потрібно звернути увагу на такі технічні характеристики опалювальних батарей радіаторів як робочий тиск в системі, допустиму температуру теплоносія, а також тип металу. Наприклад, при контакті сталі та алюмінію відбувається інтенсивна корозія останнього, так що термін служби опалювального приладу скорочується в рази.

Підведення підсумків

Правильний вибір батареї опалення полягає не тільки в обліку теплової потужності приладу. Крім цього, потрібно враховувати його геометричні характеристики і навіть сполучуваність металу труб і самого радіатора, тільки за цієї умови система опалення буде працювати стабільно і без збоїв. Запропонована інформація допоможе зорієнтуватися у великій кількості існуючих опалювальних приладів і не промахнутися при покупці.

На відео в цій статті показані основні нюанси вибору батарей опалення для будинку.
