Радіаторні клапани: пристрій і принцип роботи

Контроль роботи системи опалення дуже важливий. Це стосується як економії енергоресурсів, так і безпеки її експлуатації. Один з приладів, які допомагають оптимально налаштувати опалювальне обладнання - це радіаторний регулюючий клапан.

Про нього і піде мова в даній статті.

Фото радіаторного клапана

загальні положення

Можна виділити три приладу, що дозволяють обмежувати або перекривати рух теплоносія по батареї опалення:

Назва особливості експлуатації
Шаровий кран Працює тільки на ручне закриття і відкриття каналу. У проміжні положення його встановлювати не слід, так як це призведе до появи деформацій на краях запірного кулі і, як наслідок, зниження герметизації.
конусний кран Дає можливість вручну змінювати інтенсивність потоку, але отримує великий знос в разі повного перекриття системи, втрачаючи герметичність в такому положенні.
термоклапан Автоматично змінює інтенсивність потоку в залежності від його температури в ту чи іншу сторону.

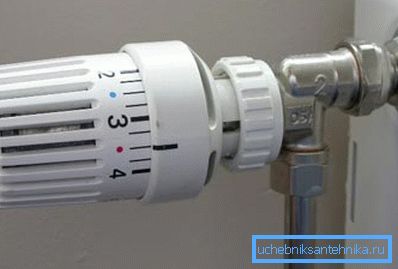

Термоклапан для радіатора опалення автоматично регулює подачу теплоносія

Таким чином, якщо нам необхідна саме запірна арматура на перекриття руху води в батарею, то найбільш ефективно встановити простий кульовий кран. Але, якщо потрібен постійний контроль і регулювання потоку, то, без сумніву, варто зупинитися на монтажі радіаторного клапана, який надасть масу переваг:

переваги

  • економія енергоресурсів. Коли в кімнаті досить тепло, клапан для радіатора опалення скорочує подачу теплоносія, тим самим значно знижуючи майбутні рахунки за комунальні послуги.

Порада: якщо будинок має більше одного поверху, то в першу чергу рекомендується обладнати термостатами найвищі точки. Адже, як ми всі знаємо зі шкільного курсу фізики, тепло піднімається вгору, отже, клапани там принесуть найбільшу користь.

  • Запобігання виникненню аварійних ситуацій. При виникненні в системі критичної температури або тиску, термостат повністю перекриє рух води до нормалізації ситуації.
Клапан для нижнього підключення радіатора запобігає виникненню аварійних ситуацій

Порада: після спрацьовування повного блокування подачі рідини терморегулятором, варто перевірити його стан і замінити в разі виявлення деформацій. Інакше наступного разу прилад може просто не спрацювати.

  • Проста інструкція установки. Ви легко в будь-який момент можете замінити будь-яку запірну арматуру на термоклапан без виклику дорогих професійних сантехніків.

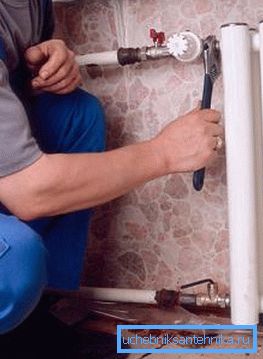

Монтаж терморегулятора своїми руками не складе труднощів
  • Привабливий зовнішній вигляд, який не псує загальний інтер'єр кімнати.
Радіаторний кутовий клапан гармонійно вписується в загальну концепцію системи опалення
  • Легкість в експлуатації. Вам достатньо встановити прилад, після чого він буде виконувати свої функції автоматично.
  • невисока ціна, яка в порівнянні з наданими зручностями і зовсім здається незначною.

конструкційні особливості

Регулювальний клапан для радіаторів має наступну конструкцію:

Пристрій і принцип роботи

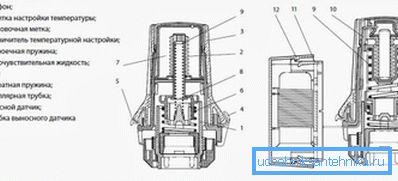

будова термостата
Позначення на малюнку Назва елемента
1 кріпильна деталь
2 сильфон
3 Рукоятка для виставлення температурного режиму
4 мітка обмеження
5 Обмежувач установки температурного режиму
6 пружина настройки
7 термочутлива рідина
8 шток
9 поворотна пружина

Принцип роботи таких пристроїв дуже простий. У разі надмірного підвищення температури навколишнього середовища термочутлива рідина розширюється, витягаючи сильфон, який в свою чергу переміщує контактує з ним шток в клапані, за рахунок чого і здійснюється звуження каналу подачі.

Кількість теплоносія в результаті скорочується, і радіатор охолоджується, нормалізує мікроклімат в приміщенні.

Після того, як умови нормалізуються, весь процес відбувається в зворотній послідовності, збільшуючи нагрів обладнання.

варіації

Радіаторний клапан для підключення знизу або кутовий термостат є найбільш поширеними моделями.

Але варто розглянути і ще пару можливих варіантів:

  1. Внутрішній пружинний, який, як і випливає з назви, ховається всередині батареї. У разі підвищення тиску в системі пружина стискається, і золотник перекриває подачу теплоносія.
Запобіжний внутрішній пружинний клапан для радіатора
  1. Електронний терморегулятор.

Цей варіант коштує набагато дорожче своїх механічних аналогів, описаних вище, але зате має значно розширеним функціоналом:

  • По-перше, у нього є дисплей, що демонструє точну температуру в батареї.
  • По-друге, його чутливість набагато вище, що дозволяє реагувати на термальні зміни набагато швидше.
  • По-третє, такі пристрої можна програмувати. Тобто, ви можете, наприклад, встановити більш низьку температуру на час своєї відсутності, що призведе до відчутної економії.
Термоелектричний привід клапана радіатора опалення володіє додатковими функціями

висновок

Клапани для радіаторів опалення дозволяють контролювати рух по їх каналах теплоносія. Це дає економію використовуваних енергоресурсів і впевненість в безпечній роботі всієї опалювальної системи.

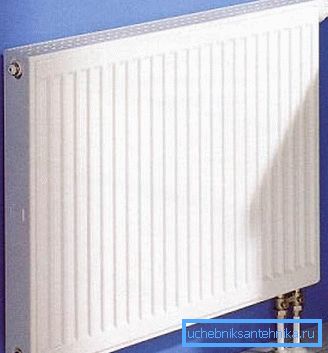

Батарея, оснащена термоклапаном працює більш економно і безпечно

Відео в цій статті ознайомить вас з додатковими матеріалами, які мають безпосереднє відношення до викладеної інформаціі.Позаботьтесь про безпечну та економною роботі системи опалення у власному будинку.
