Радіаторний кронштейн: критерії вибору кріпильних метизів

У цій статті ми розповімо про те, як повісити радіатор опалення на кронштейни. Ця тема представляє чималий інтерес, так як проведення капітального ремонту в будинку або квартирі часто пов'язане із заміною опалювальних приладів.

Але, перед тим як перейти до розгляду інструкції монтажу опалювального обладнання, дізнаємося, якими бувають кронштейни, які використовуються в ході установки.

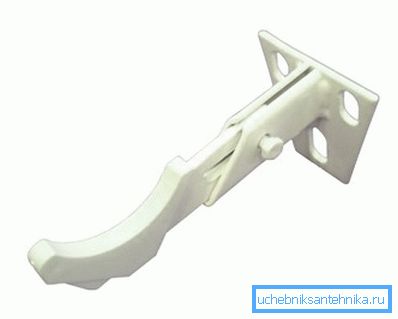

Тримач з можливістю регулювання по вильоту

Критерії вибору кріпильних метизів

У продажу представлені різні кронштейни для радіаторів опалення і зрозуміло не всі вони підійдуть для тієї батареї, яку ви хочете встановити. Спеціальні кріпильні пристосування відрізняються типорозмірами, конфігурацією, способом монтажу і зрозуміло вартістю.

Не знаєте, скільки кронштейнів використовувати радіатор на 2 секції? Два - один зверху, інший знизу

Вибір кріпильних метизів здійснюється відповідно до наступних критеріїв:

  • виробничі матеріали, використані при виготовленні батареї;
  • конструкційні особливості: панельний або секційний тип;
  • тип монтажу: настінний або підлоговий;
  • кількість секцій;
  • ширина зазорів між секціями;
  • щільність стіни на якій виконуються монтажні роботи, і навантаження, яку здатна витримати ця поверхню.
  • ціна виробу.

Металовироби для настінного монтажу

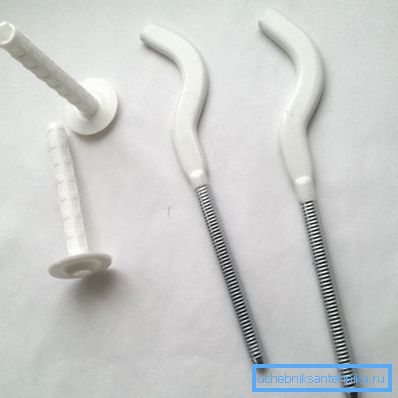

Найпоширеніший на сьогоднішній день анкерний кронштейн для радіатора

Настінний спосіб монтажу найбільш популярний, тому що повсюдно використовується і вважається традиційним.

Інструкція проведення монтажних робіт своїми руками нескладна: кріпильний елемент встановлюється тим чи іншим чином на поверхні стін, після чого на нього вішається опалювальне обладнання.

Важливо: Чим важче пристрій, який ми плануємо встановити, тим товщі і надійніше повинні бути металовироби, на які доведеться вагова навантаження.

На фото найбільш затребувані модифікації, включаючи регульований кронштейн для радіатора
  1. Для установки чавунних батарей застосовуються найнадійніші і найпотужніші металовироби.
    • Штирьовий подовжений кронштейн для радіатора (довжина до 30 см);
    • Литі чавунні утримувачі забивного типу;
    • Тримачі, закріплені на сталевій смузі;
    • Сталеві регульовані власники, за допомогою яких можна наблизити або віддалити задню стінку батареї від стіни, або виправити горизонтальне положення опалювального приладу.
    1. Для установки алюмінієвих і біметалічних радіаторів застосовуються однакові власники. Це пояснюється тим, що обидві категорії опалювальних приладів характеризуються малою вагою, однаковим відстанню між секціями і схожою конфігурацією.

    Серед цього типу кріплень зазначимо таке:

    • сталевий кутовий кронштейн для радіатора або його посилена модифікація;
    • штирьовий кронштейн зі сталі з дюбелями довжиною 120-170 мм;
    • стандартні засоби для кріплення з пластиковою накладкою.

    Важливо: Деякі виробники опалювальних приладів використовують кронштейни власної розробки, а тому універсальні вироби можуть не підійти за розміром і конфігурацією.

    Зміцнення поверхні і проведення монтажних робіт

    Вирішуючи скільки кронштейнів потрібно для радіатора і якими вони повинні бути, зверніть увагу на тип стін.

    Кращим стінових матеріалом для проведення монтажних робіт є бетонна плита, так як в ній дюбеля утримуються нескінченно довго. Найгіршим стінових матеріалом, з точки зору установки важких батарей є кладка з саману блоків.

    Незадовільними характеристиками міцності відрізняються старі цегляні стіни з товстим шаром штукатурки. Характерним прикладом є так звані хрущовки.

    У таких будинках, без попередньої підготовки монтажної поверхні, кріплення зі тимчасовому можуть вийти зі стіни під вагою опалювального приладу, заповненого водою. Якщо поверхня, на якій буде проводитися установка, сиплеться від старості, або набухла від вогкості, будуть потрібні додаткові заходи по зміцненню.

    Інструкція підготовчих робіт наступна:

    • Збиваємо штукатурку до цегляної кладки під віконним отвором.
    • Набиваємо штукатурну сітку. Якщо шар початкової штукатурки товщі 3 см, замість сучасних полімерних сіток, кріпимо сталеву сітку рабицю відповідного розміру.
    • Готуємо штукатурний розчин з 1 частини цементу і трьох частин піску. Ретельно перемішану суміш зачиняють водою і доводимо до однорідної консистенції.
    • Розчин накидаємо на сітку і вирівнюємо так, щоб поверхня цементній штукатурці на 2-3 мм не доходила до рівня початкової штукатурки.
    • Після повного висихання набросанного шару, наносимо вирівнює гіпсову шпаклівку на один рівень з рештою стіною.

    Якщо зміцнення було виконано правильно кронштейни на протязі довгого часу будуть утримуватися міцно.

    Після того як поверхня зміцнена, можна приступати до монтажних робіт.

    Основні етапи установки кронштейнів

    Інструкція наступна:

    • Робимо заміри. Міряємо від нижньої кромки підвіконня 10 см - це буде відмітка розташування верхньої лінії радіатора.

    Від цієї позначки відступаємо відстань, рівну відстані від верхньої частини батареї до центру верхнього бічного технологічного отвору. З цієї мітці проводимо горизонтальну лінію.

    Міряємо батарею в довжину. Заміряємо ширину підвіконня і відзначаємо середину.

    Вважаємо відстань від середини батареї до зазору між секціями де буде встановлений кронштейн. Відміряємо яку на раніше нанесеній лінії. Це будуть позначки розташування кронштейнів.

    Укручуємо штирьовий кронштейн для радіаторів за допомогою розвідного ключа
    • Встановлюємо кріплення. Свердлимо отвори під пластикові ущільнювачі. Забиваємо в пророблені отвори ущільнювачі і вкручувати в них власники.

    Після того як власники вкручені, можна приступати до навішування опалювального приладу.

    Причини для підлогового монтажу

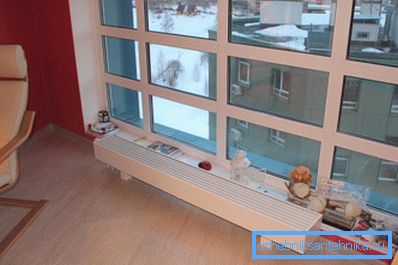

    Радіатор опалення та скління у всю стіну

    Як вже було сказано, настінний кронштейн для панельного радіатора або для його секційного аналога - це традиційне рішення, яке повсюдно використовується протягом довгого часу. Але, крім установки настінного типу, є метод монтажу опалювальних приладів на підлогу.

    Необхідність для підлоги установки може бути викликана зміною самої батареї або особливостями скління будівельного об'єкта. Наприклад, якщо вікна в будинку або в сучасній квартирі на всю стіну, встановлюється батарея з малим міжосьовим відстанню.

    Такі опалювальні прилади ставляться на підлогу з невеликим проміжком, необхідним для конвекції. У підсумку, повітря в приміщенні буде непогано прогріватися, в той час як скління не буде загороджено масивним радіатором.

    Ще однією причиною підлогового монтажу є недостатня міцність стін. Наприклад, якщо стіна стара і немає можливості її зміцнити або стіна виготовлена ​​з гіпсокартону або обшита вагонкою, батарею доведеться ставити на підлогу.

    Металовироби для підлогового монтажу

    Підлоговий тримач для чавунних батарей

    У продажу представлено декілька модифікацій кронштейнів, які можна застосувати в ході підлоги установки радіатора.

    Відповідно до способу кріплення, ці пристрої підрозділяються на наступні типи:

    • «Ланцюжок» з основним фіксуючим елементом, що складається зі сталевих ланок ланцюга, з'єднаних один з одним.
    Тримач із захопленням ланцюгового типу

    Цей різновид підлогового кріплення фіксує опалювальний прилад гнучким хватом. Тобто, на перемичку між секціями накидається фіксуючий елемент і закріплюється в такому положенні болтами.

    Тримач з U-подібним захопленням
    • U-подібна металева дужка фіксується аналогічно «ланцюжку» з тією різницею, що замість гнучкого фіксуючого елемента на перемичку накидається жорсткий хомут, який також стягується болтами.
    • «Вилочка» являє собою вертикально розташоване кріплення, виконане у вигляді рогатки на яку насаджується радіатор.
    Тримач із захопленням вилочного типу

    Фіксація опалювального приладу в «вилочки» здійснюється за рахунок його власної ваги.

    Інструкція монтажу підлогового кронштейна наступна:

    • Розмічаємо місце під кріпильні елементи відповідно до розмірів і кількістю секцій. Чим габаритніший опалювальний прилад, тим більше число кріпильних елементів потрібно встановити.
    • Після того як розмітка виконана, в бетонній основі свердлити отвори під дюбеля. Якщо підлога дерев'яна, власники встановлюються на довгі шурупи, які вкручуються безпосередньо в дошки.
    • Тримачі фіксуються на підлозі шурупами.

    Порада: Якщо радіатор важкий підлогові власники можна продублювати установкою настінних кронштейнів.

    висновок

    Тепер, коли ви знаєте, що таке кронштейн для радіатора з дюбелем і як він використовується за призначенням, буде набагато простіше впоратися з монтажем опалювальної системи в будинку або в квартирі. Більше корисної інформації ви зможете знайти, подивившись відео в цій статті.
