Регістри опалення: способи виготовлення, види, розрахунок

13-03-2018
Опалення

Як виготовляються регістри опалення з гладких труб? Якими вони бувають? В яких випадках виправдане використання цих опалювальних приладів? Нарешті, як розрахувати регістр - опалення адже має відповідати характеристикам приміщення, чи не так? Спробуємо відповісти на ці питання.

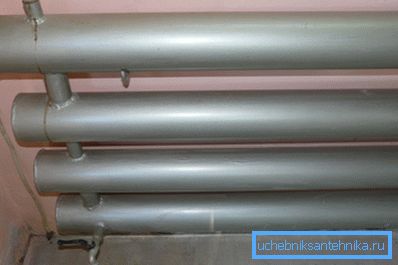

На фото - наш герой.

Що це таке

Говорячи простою мовою, регістр опалення - це одна або кілька труб великого діаметру, через які циркулює теплоносій. Труби з'єднуються перемичками і забезпечуються патрубками для підключення підводок таким чином, щоб циркуляція здійснювалася по всьому об'єму опалювального приладу.

За якими ознаками можна класифікувати опалювальні регістри?

матеріали

Їх вибір не надто великий:

  • Саморобні конструкції найчастіше виготовляються з чорної сталі. Метод з'єднання труб, перемичок і відводів - зварювання.
  • Промислові регістри можуть збиратися з чавунних труб з ребрами. Для збірки використовуються фланцеві з'єднання з паронітовимі прокладками. Крім опалення, чавунні регістри часто виконують роль теплообмінників, відбираючи тепло у продуктів згоряння в котельних і на різноманітних виробництвах.

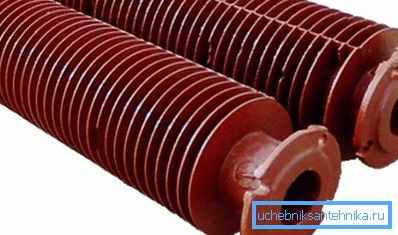

Ребристі труби для чавунних регістрів.

Корисно: за відсутності паронита у водяному опаленні його можна замінити прокладками, вирізаними своїми руками з автомобільної камери. А ось при обігріві промислових приміщень перегрітою парою доведеться шукати саме пароніт: звичайна гума при температурах 200-400 градусів швидко почне кришитися.

орієнтація

Типовий промисловий опалювальний регістр являє собою горизонтально орієнтовані труби. Разом з тим трубчасті сталеві радіатори опалення для житлових приміщень часто бувають вертикальними.

При однакових габаритних розмірах і однакової площі поверхні теплова потужність регістрів опалення мало залежить від орієнтації труб.

Горизонтальна орієнтація здебільшого виробів пов'язана з досить приземленими причинами:

  1. Для створення теплової завіси перед вікном опалювальний прилад повинен бути повністю розташований під ним, що має на увазі цілком певне співвідношення довжини і висоти.
  2. Зварити невисокий і витягнутий в довжину регістр куди простіше з горизонтальних труб.

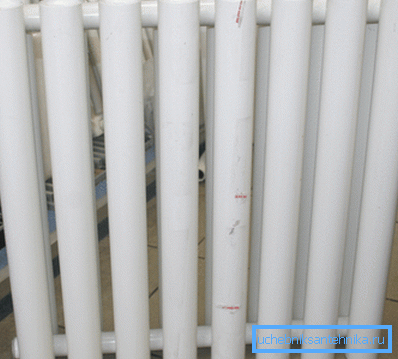

Трубчастий сталевий радіатор, він же - вертикальний регістр.

перемички

За формою і розміром перемичок регістри поділяють на секційні і S-образні.

Інструкція по виготовленню регістра з першої категорії коротко виглядає так:

  1. Труби великого діаметра нарізаються на відрізки однакової довжини.
  2. Їх торці заглушуються вирізаними з сталевого листа товщиною 3-4 міліметра дисками.
  3. У стінках труб прорізаються отвори під перемички і патрубки, після чого ті прихоплюють і після редагування форми регістру обварюються.
  4. Вваривать додаткові, глухі перемички, що додають конструкції жорсткість.

Виготовлення регістрів опалення цього типу приваблює тим, що для нього потрібен мінімум інструментів: цілком достатньо болгарки і зварювального трансформатора. Ціна простоти конструкції - досить високий гідравлічний опір приладу через численні переходів діаметра.

S-образні регістри для опалення являють собою змійовик постійного перетину, в якому більш тонкі перемички потрібні лише для жорсткості. Для виготовлення заокруглень при невеликому діаметрі труб (до 50 мм) використовується трубогиб. Для великого перерізу доводиться купувати готові відводи.

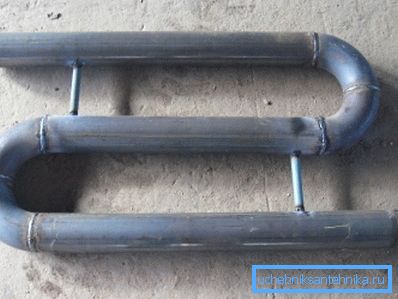

Між прямими трубами вварено по два відводи з кутом 90 градусів.

особливі випадки

Окремо варто згадати пару вельми цікавих конструкцій.

безперервний регістр

На підприємствах, побудованих в 50-70 роках минулого століття, замість секційних або S-образних регістрів використовується досить цікава конструкція: цех або допоміжне приміщення опоясується по всьому периметру нерозривному трубою. Схема корисна тим, що забезпечує прогрів стін висхідним потоком теплого повітря по всій їх довжині.

автономний регістр

Як автономного опалювального приладу нерідко використовується регістр, в торець нижньої секції якого встановлений один або кілька трубчастих електронагрівачів (ТЕН).

У виготовлення приладу є кілька тонкощів.

  • Перемички в ньому робляться прохідними на обох кінцях кожної секції. Тим самим забезпечується конвекція теплоносія.
  • Прилад робиться відкритим. Як розширювального бака використовується частина його ємності: теплоносій заповнює регістр лише на 90-95% обсягу.
  • В якості теплоносія нерідко використовується не вода, а масло (відпрацювання або дешеве мінеральне), що дозволяє не боятися розморожування.

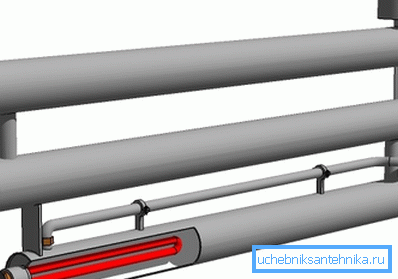

Схема опалювального приладу з вбудованим Теном.

монтаж

Як виглядає монтаж регістрів опалення?

Найпростіше кріплення регістра - на вбиту в стіну гладку арматуру діаметром 10-14 мм.

  1. На стінці розмічається за рівнем кілька отворів там, де має розташуватися нижня і верхня секції.
  2. Отвори буряться діаметром на півміліметра менше, ніж наявна у вас арматура.

Порада: оскільки бур діаметром, скажімо, 11,5 мм знайти практично неможливо, отвір можна пройти діаметром 10 мм і розширити 11,5-міліметровим свердлом по металу.

  1. Відрізки арматури зі знятими фасками забиваються в стіну на глибину не менше 6-7 см.
  2. На них вивішується опалювальний прилад.
  3. Арматура загинається вгору, огинаючи секцію регістра. Для загину використовують важіль з відрізка труби.
  4. Надлишки арматури обрізаються за місцем; торець округляється напилком щоб уникнути травм.
Зрозуміло, ніхто не забороняє використовувати і готові кронштейни.

розрахунки

Для чого потрібен розрахунок регістра опалення? Почнемо здалеку.

Які технічні характеристики опалювального приладу варто врахувати при його виборі?

  • Робочий тиск. У зварного регістра воно явно перевищує параметри ЦО і дозволяє витримати будь-гідроудар.
  • Робочу температуру. Як нескладно здогадатися, тут особливих обмежень теж немає.
  • Теплову потужність. Вона підбирається в залежності від об'єму приміщення. Недолік теплової потужності означає, що вдома буде холодно; надлишок - що доведеться постійно тримати відкритими вікна і терпіти протяги.

Як виконується розрахунок регістрів опалення для сталевої круглої труби відомого діаметра?

Тут діє наступна формула:

Q = Pi * Dн * L * k * Dt, де:

  • Q - тепловий потік секції у ВАТ.
  • Pi - число пі, прийняте рівним 3,1415;
  • Dн - зовнішній діаметр труби в метрах.
  • L - довжина секції в метрах.
  • k - коефіцієнт теплопровідності сталевої труби, що дорівнює 11,63 Вт / м2 * С.
  • Dt - дельта температур між теплоносієм і повітрям в кімнаті.

Важливий момент: таким чином розраховується тепловий потік для однієї горизонтальної труби. У багаторядному регістрі для всіх секцій, крім першої, використовується додатковий коефіцієнт 0,9: вони адже знаходяться у висхідному потоці теплого повітря від першої труби, що знижує дельту температур.

Як перерахувати в звичні величини діаметр труби, вказаний продавцем в дюймах? Ось таблиця відповідності розмірів:

Розмір в дюймах ДУ (умовний прохід)
1 25
1 1/4 32
1 1/2 40
2 50
2 1/2 65
3 89
4 100
5 125
6 150
8 200

Зверніть увагу: ДУ приблизно відповідає внутрішньому діаметру. Для отримання зовнішнього до нього необхідно додати подвоєну товщину стінки труби.

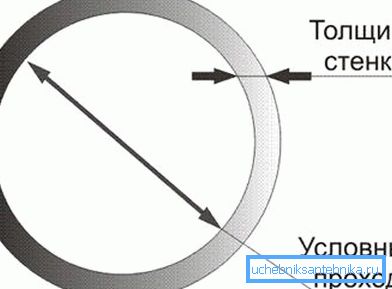

Умовний прохід приблизно дорівнює внутрішньому діаметру.

Давайте оцінимо тепловіддачу чотирирядного регістра з труби з зовнішнім діаметром 108 мм довжиною 1,2 метра при його температурі в +80 С і температурі повітря в кімнаті +20 С.

  1. Для першої секції тепловий потік дорівнює 3,1415 * 0,108 * 1,2 * 11,63 * (80-20) = 284 Вт.
  2. Для кожної наступної він множиться на 0,9. 284 * 0,9 = 255.
  3. Сумарне значення дорівнює 284+ (255 * 3) = 1049 ват.

оцінка приладу

Давайте спробуємо дати коротку оцінку регістру.

  • Він виключно міцний і отказоустойчів.
  • На відміну від секцій з розвиненим ребрами, він легко чиститься про пилу.
  • Він практично не потребує промиванні. Поки теплоносій циркулює через прилад, він буде гріти по всьому об'єму.
  • Зовнішній вигляд - скажімо так, на любителя. Кімнату регістр точно не прикрасить.
  • Через відсутність оребрения і низьку теплопровідність стали тепловіддача регістра істотно поступається алюмінієвого радіатора тих же габаритних розмірів.

висновки

Використовувати регістри варто, перш за все, для опалення гаражів, майстерень і виробничих приміщень. Для квартири варто придивитися до більш компактним і пристойно виглядають алюмінієвим і біметалічним опалювальних приладів.

Як завжди, прикріплене відео запропонує читачеві додаткову інформацію. Успіхів!

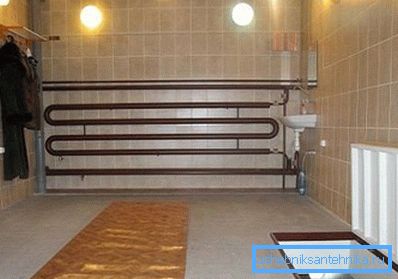

Гараж - ідеальне місце для регістра.
