Регулятор для радіатора опалення: конструктивні особливості,

Традиційно регулювання температури радіаторів опалення виконувалося за допомогою звичайної запірної арматури. Тобто, на трубі з подачею теплоносія встановлювався звичайний водопровідний кран, за допомогою якого потік розігрітій води можна було збільшити або навпаки зменшити.

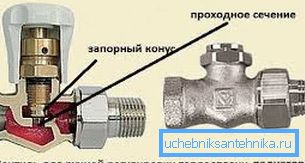

Схема пристрою звичайного вентиля

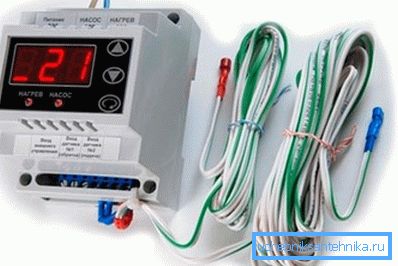

Комплект регулюючого пристрою для автоматичного управління котлом

Таке рішення, незважаючи на свою простоту виконання, мало один істотний недолік, регулювання проводилося своїми руками з оглядкою на особисте сприйняття мікроклімату або на показання термометра.

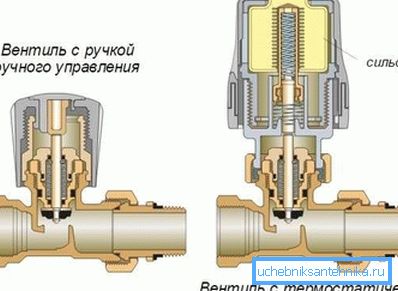

Порівняння конструкцій звичайного вентиля і термоголовки

Більш технологічним і одночасно простим способом контролю температурних параметрів є установка пристрою, який зможе визначити необхідність збільшення або зменшення інтенсивності подачі теплоносія самостійно.

Таким пристроєм є регулятор опалення радіатора опалення - термостатичні голівка. Цей прилад також відомий під такими назвами як термоголовка або термостат і застосовується для автоматичної підтримки заданих температурних параметрів в рамках того або іншого приміщення.

Конструктивні особливості

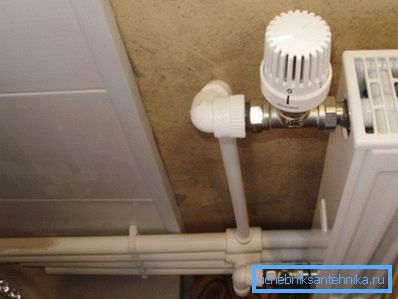

Вертикально встановлений термостат

Сучасний автоматичний регулятор температури на радіаторі опалення встановлюється на трубі подачі теплоносія і зовні являє собою невелику за розміром пристрій в закритому корпусі.

Термостат конструктивно складається з двох частин:

  • клапан, який перекриває і відкриває подачу теплоносія;
  • термостатичний елемент, що задає інтервал спрацьовування клапана.

Корпус по конфігурації схожий з корпусом радіаторного крана, але замість звичайного вентиля на корпусі розташовується термостат. На поверхні термостатичною головки нанесено градуювання, відповідна температурним режимам. Відповідно до градуировкой можна виставити необхідний режим, який буде підтримуватися автоматично.

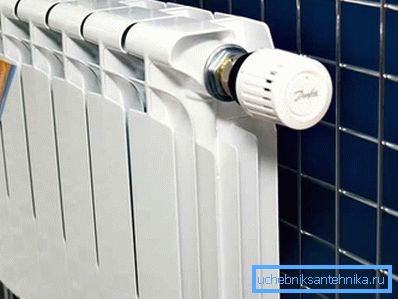

Горизонтальне розташування термостата

Розглянемо докладніше пристрій цих модифікацій.

  • Конструкція механічного регулятора, незважаючи на ефективність застосування, відрізняється простотою. В основі пристрою застосована закрита герметична конструкція - сильфон. Сильфон заповнений чутливої ​​до перепадів тиску середовищем - рідиною або газом.

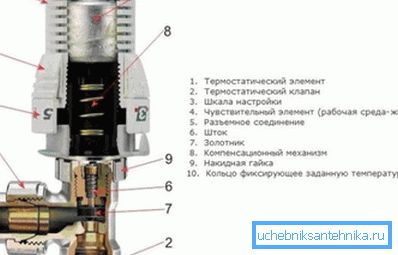

Схема пристрою механічного регулятора

Важливо: Газонаповнені модифікації пристроїв особливо чутливі до перепадів зовнішньої температури і тиску. З цієї причини такі пристрої слід встановлювати на тих батареях, поверх яких немає вперед виступає кромки підвіконня.

У міру підвищення температури повітря в приміщенні, закачана в сильфон середу розширюється. В результаті перекривається запірний клапан, який частково або повністю зупиняє надходження теплоносія в батарею.

За рахунок зниження інтенсивності надходження теплоносія батарея остигає, і температура повітря в приміщенні падає. У підсумку, закачана в сильфон середу стискається і клапан відкриває пропускний отвір.

Відмітною перевагою пристроїв є плавність регулювання, так як рідина чутлива до перепадів тиску і плавно перекриває клапан рівно настільки, наскільки це необхідно для вирівнювання температури;

  • Електронна модифікація термостатів більш зручна в застосуванні і відрізняється більшою стабільністю в плані підтримки температури.

Зрозуміло, ціна електронних пристроїв перевищує номінальну вартість механічних регуляторів. Але ця різниця повністю виправдана простотою експлуатації і точністю підтримки заданих температурних параметрів на необхідному рівні.

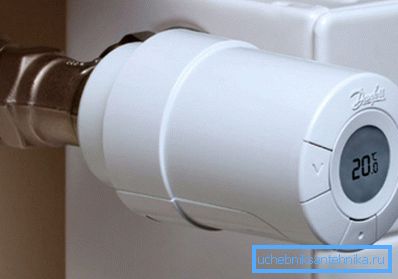

На фото електронна термоголовка

В основі електричного термостата застосований програмований мікропроцесор. Якщо механічний прилад налаштовується на один режим роботи, то електрична модифікація може бути запрограмована на кожен день тижня.

Для функціонування електронних пристроїв використовуються стандартні батарейки типу АА. Для зручності експлуатації в деяких модифікаціях термостатів передбачений датчик заряду батарей.

Крім перерахованих відмінностей відзначимо такі відмінні характеристики:

  • Сучасні термостати можуть бути виготовлені в прямому або в кутовому виконанні. Вибір тієї чи іншої модифікації актуальний з точки зору простоти і ефективності проведення монтажних робіт;
  • Регулятори виготовляються з різних перетином пропускного каналу клапана. З цієї причини можна підібрати моделі для облаштування однотрубних і двотрубних систем;
  • Регулятори виробляються з виносним або інтегрованим датчиком. Вибір тієї чи іншої моделі обумовлений конструкційними особливостями радіатора і місцем установки.

Який термостат краще

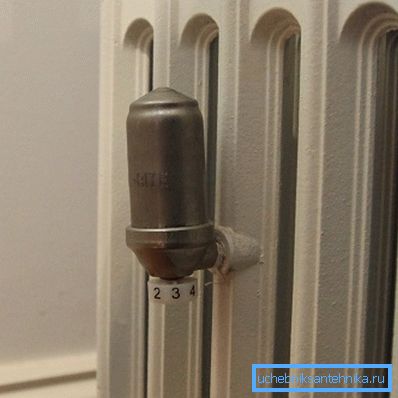

Незвичайне розташування регулятора на секції чавунної батареї

Спробуємо розібратися в тому, яку термоголовку вибрати, щоб регулювання радіаторів опалення була простою і ефективною.

Який пристрій вибрати - з жідкокостним або з газонаповненим сильфоном?

Як правило, продавці в спеціалізованих магазинах з цього приводу не мають єдиної думки, оскільки і та і інша модифікація має характерні переваги.

  • Регулятори з газонаповненим сильфоном відрізняються більшою реакцією чутливого елемента на зміни тиску повітря в приміщенні;
  • Модифікації рідинного типу не так швидкі в спрацьовуванні, але їх реакція точніша.

Відразу ж відзначимо, що на надійності і довговічності пристрою тип середовища, закачаною в сильфон ніяк не позначається.

Який пристрій вибрати - з вбудованим або з виносним датчиком?

  1. Термостатичні елементи з вбудованим датчиком слід встановлювати таким чином, щоб навколо них була забезпечена вільна циркуляція повітря. Якщо знехтувати цим правилом, пристрій буде нагріватися потоками, що виходять від батареї, що, в свою чергу, стане причиною помилкових спрацьовувань;

Важливо: Для того щоб виключити перегрів регулятора, датчик встановлюємо горизонтально.

  1. Термостатичні елементи з виносним датчиком встановлюються в наступних випадках:
    • якщо передня кромка виступає далі лицьовій поверхні радіатора;
    • якщо підвіконня наближений до батареї на відстань менше 100 мм;
    • якщо радіатор встановлений в ніші;
    • якщо глибина опалювального приладу складає більше 160 мм;
    • якщо термостат в процесі експлуатації буде прикритий щільними шторами.

    монтаж регуляторів

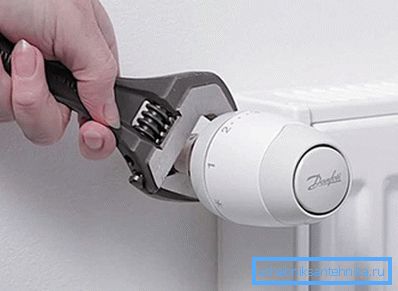

    Монтаж виконується за допомогою розвідного ключа

    До того, як визначитися з порядком проведення монтажних робіт, з'ясуємо як на розташуванні регуляторів позначається близькість штор:

    • Закривши батарею, оснащену термостатом, важкої шторою або декоративним екраном, ми ізолюємо опалювальний прилад від решти приміщення. У підсумку, регулятор спрацьовує не на зміну температури повітря в приміщенні, а на зміну повітря в проміжку між батареєю і шторою;
    • Зрозуміло, повітря в цьому проміжку прогріється швидше, ніж в решті кімнаті, а тому робота термостата буде некоректною. Тому, вибираючи місце для монтажу, намагаємося підібрати таке розташування, де опалювальний прилад і регулює й елемент зокрема буде відкритим.

    Інструкція проведення монтажних робіт нескладна. Корпус клапана монтується на вхідному отворі батареї. На клапані є відмітка у вигляді стрілки позначає напрямок потоку теплоносія. При установці клапан маємо так щоб стрілка вказувала в бік батареї.

    Для установки клапана з датчиком не будуть потрібні будь-які спеціальні інструменти досить розвідного ключа.

    Процес настройки приладу може відрізнятися в залежності від моделі. Тим не менше, більшість пристроїв дозволяє виставити температурні режими в інтервалі від + 10 ° С до + 25 ° С.

    У більшості механічних термостатів в процесі настройки виставляється не конкретно температура, а режим, відповідний температурі. З переліком режимів можна ознайомитися в інструкції користувача, яка додається до придбаному термостата.

    висновок

    Незважаючи на те, що на ринку представлений широкий перелік регуляторів, найкращим рішенням для комфортної експлуатації опалювальної системи є термостати.

    За статистикою правильна установка електричної термоголовки дозволяє економити до 20-30% енергії при експлуатації автономної системи. Більш того, однакова температура у всіх приміщеннях - це запорука комфорту і затишку.

    Залишилися якісь питання? Більше корисної інформації можна знайти, подивившись відео в цій статті.
