Різні газові котли опалення: принципи їх роботи

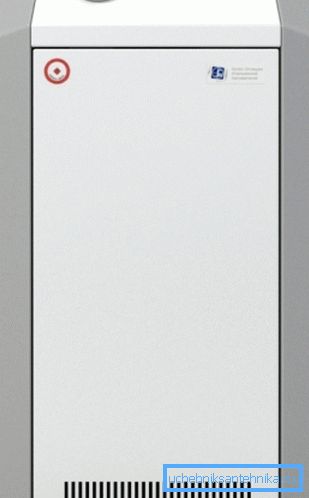

Якщо в заміському будинку є можливість підключення до газопроводу, то вам буде дуже зручно обігрівати свій будинок, встановлюючи в якості опалювачів газові котли опалення Лемакс або будь-які інші марки. Найважливіше, щоб вам вдалося правильно розрахувати потужність обігрівача по відношенню до житлової площі приміщення і кількості теплоносія в контурі радіаторів або теплої підлоги.

І яку б марку ви не вибрали - Вісман, Мімакс, Беретта - важливо, щоб вони підходили за типом нагріву теплообмінника, про що і піде мова нижче, а крім того, ми подивимося відео ролик про котлах.

Принцип роботи

Примітка. Залежно від контура опалення потрібно вибирати і опалювальний газовий котел, який може бути або високотемпературним (конвекційним), або низькотемпературним (конденсаційним). Так, якщо для радіаторів потрібна температура рідини близько 60-80? C, то для теплої підлоги досить 30-50? C.

конвекційні агрегати

• Найбільш затребувані в Російській Федерації газові опалювальні котли конвекційного типу, наприклад, це може бути настінний або підлоговий варіант Daewoo DGB-100 MSC, який ви бачите на верхній фотографії. Це залежить від того, що в більшості випадків у нас вважають за краще саме радіатори, а не системи теплої підлоги - позначається багаторічна звичка і страх нового. Проте, такі моделі представлені потужними варіантами і в деяких випадках з них навіть комплектують невелику центральну котельню для кількох багатоповерхових будинків.

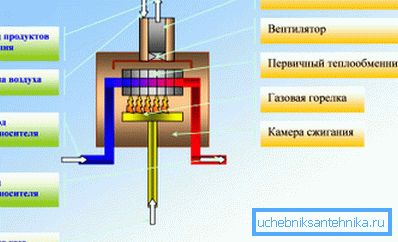

• Принцип роботи таких агрегатів діє за однією і тією ж схемою - по трубопроводу паливо надходить на пальник, яка своїм полум'ям нагріває теплоносій, при цьому сучасні пальники найчастіше функціонують, як на пропані, так і на природному газі. Основний недолік традиційних котлів перед конденсаційними полягає в тому, що вторинне тепло, яке утворюється в камері згоряння, не використовується для підвищення ККД, а відводиться по димоходу на вулицю.
• Оптимальний діапазон регульованого температурного режиму, будь то німецькі ВОЛЬФ, чеські PROTHERM або дизельно-газові фінські TERMAX, знаходиться в межах 60-80? C, що обумовлено прагненням до найтривалішого експлуатаційного ресурсу теплообмінника. Справжні обмеження пов'язані з тим, що при температурі 55-57? C (критична точка) на теплообміннику осідає кислотний конденсат, що руйнує його стінки. Кислотні випаровування утворюються в результаті термічного розкладання або, попросту, згоряння газу.

Примітка. У разі об'єднання двох контурів - радіаторів і теплої підлоги, інструкція рекомендує використовувати саме традиційні моделі, а зниження температури теплоносія на теплу підлогу там здійснюється триходовим клапаном.

конденсаційні агрегати

• Звичайно, в порівнянні з конвекційними, конденсаційні газові котли для опалення не користуються в Росії такою популярністю, тим більше що ціна такого пристрою виходить набагато вище, але це обумовлено системою фільтрації кислотного конденсату. Ті користувачі, які все-таки зважилися на таке придбання, навряд чи шкодують про це, тому що економія тут очевидна - ККД таких агрегатів в деяких випадках досягає 111%!

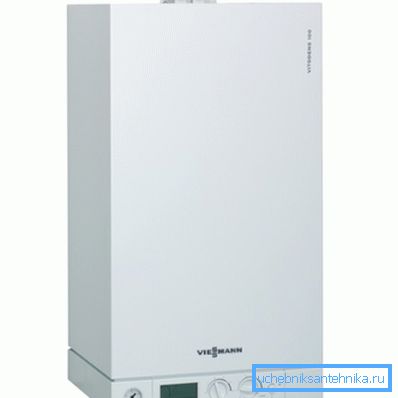

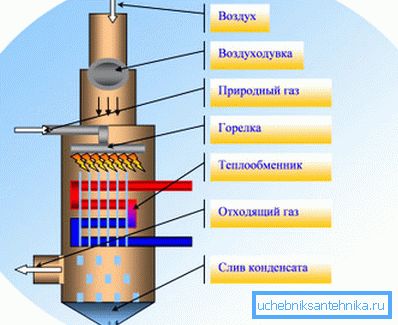

• Конденсаційний газовий опалювальний котел функціонує за наступним принципом - природний газ надходить на пальник, полум'я якої обігріває теплообмінник, але при цьому вторинне тепло не відводиться з паливної камери на вулицю, а використовується для вторинного обігріву. З огляду на те, що такі моделі розраховані на оптимальну температуру 30-50? C, кислотний конденсат там буде утворюватися завжди, але він не завдає пошкоджень теплообміннику, так як він випадає вниз. Після цього, за спеціальним трубопроводу з фільтрами він відводиться в певну ємність, практично втративши свою отруйність.

теплообмінники

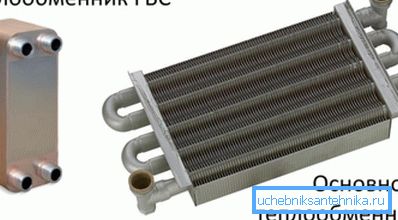

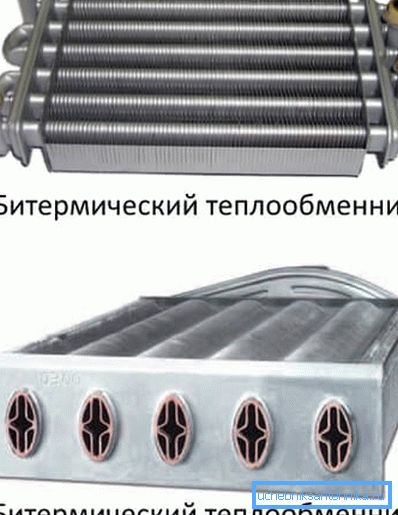

Будь-опалювальний котел на газі має в своїй комплектації теплообмінник, який може бути або роздільними, як ви це бачите на верхньому малюнку, або роздільним. Бітермічний варіант складається з двох сполучених порожнистих профілів, тобто, це труба в трубі з пластинчастим покриттям для захисту від корозії. Рідина у внутрішній трубі подається на систему гарячого водопостачання, а в зовнішній - на контур опалення.

Наявність такого вузла полегшує масу і габарити котла, наприклад, в марках СИГНАЛ або ІШМА (хоча там можливий і роздільний варіант). У таких випадках вузол тільки один і це. Природно зменшує його вагу і розміри, але, крім цього, для агрегатів з таким приладом не потрібен триходовий клапан, для ГВП, так як там температура води виходить нижче (30? C), ніж в контурі опалення.

Незважаючи на всі переваги, бітермічні теплообмінники непридатні для роботи з жорсткою водою - солі і шлаки, які осідають на стінках труб, забивають прохід, який після цього практично неможливо прочистити. Справа в тому, що при чищенні ці речовини, відвалюючи від металу, не розчиняються до кінця, а виглядають у вигляді маленьких шматочків, які збиваються в затори на поворотах і засмічують прохід.

Якщо у вашій місцевості жорстка вода, то краще всього вибирати АОГВ з роздільним теплообмінником, який легко почистити, та й засмічується він не так швидко, наприклад, КОНОРД, Кебер або Термона. Це можливо завдяки більшому внутрішньому діаметру труб, і хоча такий варіант обійдеться дещо дорожче, зате ви будете економити на більш тривалому терміні експлуатації.

Огляд деяких моделей

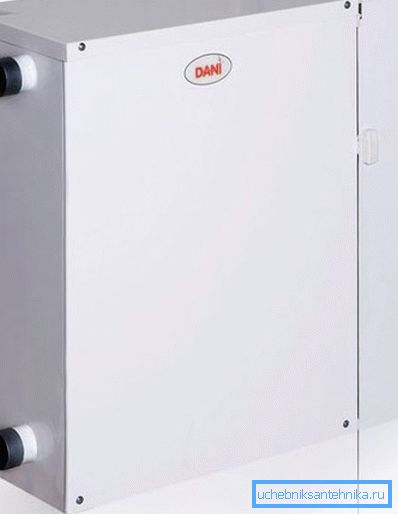

Двоконтурний газовий котел опалення Дані не використовуватиме повітря з того приміщення, де він встановлений - повітрозабір йде з вулиці, а продукти термічного розпаду відводяться через коаксіальний димохід. Номінальний тиск при заборі газу 1274ПА, а робочий тиск гарячої води не більше 0,65кПа. Якщо номінальний тиск енергоносія не перевищує 1274 Па, то його витрата складає не більше ніж 0,8 м³/година.

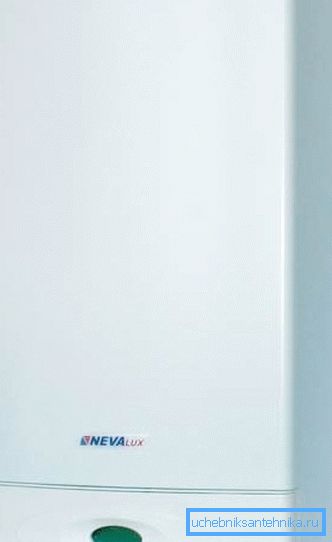

Двоконтурний бітермічний традиційний опалювальний агрегат НЕВА ЛЮКС, який ви бачите на верхній фотографії, проводиться в Росії, ГВС 14л / хв, розрахований на максимальну площу 240м². Номінальна потужність такого апарату 18кВт, мідний теплообмінник, ККД досягає 90%, максимальна температура продуктів термічного розпаду 130? C, мінімальна - 100? C. Габарити (висота / ширина / глибина) 720x410x326 мм, маса 34,5кг, гарантія 2 роки.

Газовий агрегат ВАКС, який ви бачите на цьому фото, являє собою настінний двоконтурний агрегат з максимальною потужністю 14кВт (досить для приміщення 140м²) З максимальною витратою газу 1,63м³/година. При повній потужність ККД апарату становить 92,9%, а якщо він буде працювати в режимі 30% -ої потужності, то ККД складе 90%, температура ГВП 30-55? C. Габарити (висота / ширина / глибина) 700x400x280 мм, маса 29,0кг, гарантія 2 роки.

Опалювальний котел Атон, це апарат конденсаційного типу, розрахований на низькотемпературні контури з максимальною потужністю за умови дотримання режиму конденсації 24,6кВт, а в звичайному - 22,1кВт. Для опалення в режимі 60-80? C 6,3-21,4кВт, а для 30-50? C - 6,9-21,7кВт, продуктивність ГВП? T 30? C - 10л / хв.

Модель Beretta Exclusive Green 30 CSI конденсаційного типу, розрахована на низькотемпературні контури, з максимальною потужністю за умови дотримання режиму конденсації 30кВт. При цьому, в режимі 60-80? C 99,1кВт, а для 30-50? C - 31,41кВт, продуктивність ГВП? T 30? C - 10л / хв. При діапазоні 60-80? C ККД становить 95,5%, а в діапазоні 30-50? C - 105,2%. Beretta працює, як на природному, так і на зрідженому газі.

висновок

На закінчення можна сказати, що існують також і газові чавунні котли опалення, які можна своїми руками встановити на підлогу і в більшості випадків, це двоконтурні моделі конвективного типу. При монтажі для огляду слід викликати представника будь-якої газової компанії з ліцензією - так гарантійний термін буде обчислюватися не з дня покупки, а з дня монтажу (див.також статтю Газові котли опалення Ферролі і їх особливості).
