Робимо опалювальний котел своїми руками
Безумовно, конструкція опалювального котла своїми руками цікавить багатьох власників приватних будинків, адже це дієвий спосіб економії власних грошей, плюс моральне задоволення, яке отримує людина, що робить що-небудь самостійно. Та й не завжди є можливість придбати заводський агрегат через його дорожнечу, адже ціни на подібні вироби ніяк не вміщаються в заробітну плату середньостатистичного жителя Росії.
Ми з вами зараз розберемося, як можна зробити такий обігрівач з теплообмінником з цегли і подивимося супутній статті відео ролик.
Все робимо самі
Загальний огляд
- За великим рахунком, конструкція опалювальних котлів може сильно відрізнятися від своїх аналогів, адже там враховується не тільки потужність і вид палива агрегату, але і його індивідуальні особливості.
- В першу чергу, це стосується конструкції теплообмінника, який може бути, з сполучених між собою труб, а також з труб і ємностей з листової сталі, але при цьому виконувати одну і ту ж функцію, причому з однаковою потужністю.
- Безумовно, для того, щоб зробити такий вузол самостійно, потрібен певний досвід і, так як зварити котел опалення (теплообмінник) може тільки досвідчений зварник, то, не маючи в цій галузі професійних навичок, краще запросити фахівця. Врахуйте, що шов тут потрібен дуже високої якості, тому що ємність буде містити воду, яка здатна проникнути в зазор, величиною менше мікрона.
- Якщо ви вмієте працювати з болгаркою (кутова шліфувальна машина), то маючи перед очима креслення котла опалення, можна самостійно заготовити деталі теплообмінника, а самі зварювальні роботи доручити професіоналові. Але тут дуже важливо точне дотримання розмірів і пропорцій, інакше зварювальні роботи виявляться просто неможливими через нестиковки за габаритами.
- Також тут необхідні навички пічника або хоча б муляра - вам належить зводити цегляну кладку, причому, за певними правилами, так як кожні креслення котла опалення мають свої особливості через різної величини.
Примітка. Ми розглянемо кілька конструкцій, які ви зможете зробити або самостійно, або за допомогою професійного зварника.
варіант №1
У підлогою профілі, який буде використовуватися для вертикальних стійок. Вирізують круглі отвори, відповідні діаметру сполученої труби - робиться це або електрозварюванням, або газовим різаком. Це здійснюється з двох сторін і при цьому з кожної з них в стороні профілю 60 мм ріжуть чотири отвори діаметром 50 мм і чотири по 40 мм в площині 40 мм
Також в нижній частині конструкції вирізається круглий отвір діаметром 50 мм, знизу для повернення (захолола вода) і з аналогічне отвір з протилежного боку зверху для подачі гарячого теплоносія.
Примітка. Після зварювальних робіт в будь-якому випадку на поверхні металу залишаться напливи, але така робота повинна бути максимально чіткою і філігранної. Тому, приберіть всі нерівності на площині за допомогою болгарки, а внутрішні межі отворів при необхідності слід обробити круглим або напівкруглим напилком.
Коли всі заготовки будуть приведені в початковий стан, вам знадобиться горизонтально рівна площина - це навіть може бути дерев'яний щит, збитий з дощок, тільки його необхідно попередньо намочити водою для захисту від іскор.
Інструкція рекомендує в першу чергу зібрати (зварити) передню і задню стінку і тільки після цього монтувати інші елементи. Ці дві панелі встановлюються в строго вертикальному положенні один навпроти одного і, по черзі, привариваются всі труби, тільки цю роботу краще робити з помічником, щоб була можливість фіксації деталей під прямим кутом.
Коли каркас готовий, можна заварити відкриті торці на прямокутному профілі і приварити патрубки для подачі і повернення, про які йшлося вище. Все - вам тепер залишається відшліфувати шви болгаркою і перевірити конструкцію на герметичність, набравши в неї води і залишивши на 1-2 години. У тому випадку, якщо робота виконана не зовсім якісно, то ви побачите на швах темні плями - це протік.
варіант №2

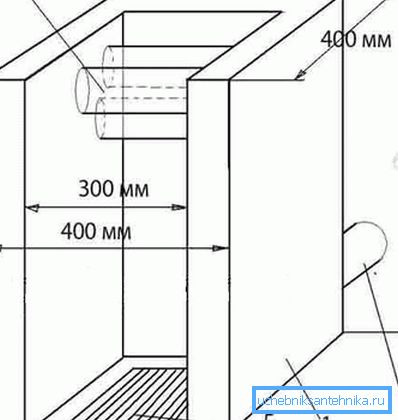

Примітка. Якщо в наявності є жаростійкий листова сталь товщиною 3-5 мм, то пристрій котла опалення, точніше, сам монтаж теплообмінника можна значно спростити.
Справжня конструкція, по суті, не потребує докладних коментарів, тому що вся конструкція майже повністю складається з зварених між собою аркушів (ємності), які сполучаються між собою через трубчасті профілі.
Ну і, звичайно, з передньої і задньої сторони тут є патрубки для подачі і повернення теплоносія. Незважаючи на гадану простоту вироби, зварювальні роботи знову-таки повинні виконуватися професіоналом, інакше залишиться ризик протікання швів.
Примітка. Розміри даної конструкції можна змінювати в залежності від величини печі. Але при цьому перетин трубчастого профілю і товщина листової сталі повинні залишатися незмінними.
монтаж
Ми не будемо детально зосереджуватися на правилах і параметрах пічної кладки, так як це досить ємна тема і її потрібно виділяти в окрему статтю - розглянемо загальні положення.
Як ми вже згадували вище, розміри обігрівача можна міняти, але в даному випадку габарити печі цілком підходять для заміського будинку або дачі, площа яких не перевищує 90-100м2 зі стандартною (радіатори) системою опалення. Отже, доведеться взяти до уваги, що в кожному з опалювальних приладів буде не більше 7-8 секцій, система буде двухтрубной, причому тут не буде другого контуру (теплої підлоги).
В обов'язковому порядку піч повинна базуватися на бетонному фундаменті, причому всі параметри повинні строго відповідати вертикалі і горизонталі, тобто, з дотриманням кута 90 ?. Теплообмінник повинен бути виставлений таким чином, щоб його верхня частина виявилася нижче контуру подачі, як мінімум, на yo10 мм - це робиться для запобігання повітряних пробок в системі.
Кладка стін, які зводяться навколо теплообмінника, повинна перевищувати його по висоті, як мінімум, на 20-30 мм (півцеглини), а верхня частина споруди перекривається чавунною вручений чавунною плитою, що дуже зручно для дач і заміських будинків. При цьому чавунна плита повинна бути легко знімається елементом (типу кришки), щоб забезпечити доступ для профілактичного чищення сажі - це значно збільшує ККД агрегату.
вертикальна конструкція
Якщо пристрій опалювального котла буде розраховане тільки на контур опалення, то можна використовувати вертикальну вузьку конструкцію, де зверху буде або варильна плита з одного конфоркою, або її не буде взагалі. Для подібної споруди використовується такий же теплообмінник, який описаний у варіанті №2, тільки його розміри слід підганяти під розміри печі.
економний варіант
Такий варіант має на увазі, що котел опалення буде розташований або в підвалі, або на цокольному поверсі - це дозволяє дотримати перепад між подом котла і верхнім зрізом димової труби, який повинен бути не менше 7м!
Зверніть увагу на креслення - по димоходу котла (вище) розташовується або піч, або опалювальний щиток, при цьому котел повинен виявитися саме під піччю або щитком. Суть полягає в тому, що через систему тяги печі проходить димохід котла. На виході з котельного топливника встановлюється засувка, яку закривають при використанні котла і відкривають при роботі печі.
висновок
Ми звернули увагу тільки на загальні положення, як зробити котел опалення своїми руками, та й то, це тільки кілька найбільш затребуваних варіантів. Насправді різних схем і методів існує дуже багато і кожна з них гідна розгляду в окремій статті.
