Робочий тиск в системі опалення: вивчаємо роботу автономних

Яке робочий тиск в системі опалення багатоквартирного будинку вважається нормою? Яким може бути його максимальне значення? Які параметри краще виставити для автономної системи? Ця стаття - про тиск і його вплив на роботу опалювальних систем.

Як все влаштовано

Перш, ніж з'ясовувати, який тиск в системі опалення вважається штатним, познайомимося з пристроєм цих систем.

автономні системи

До цієї категорії відносяться схеми з природною циркуляцією (гравітаційні) і забезпечені циркуляційними насосами опалення.

У першому випадку теплоносій приводиться в рух зміною щільності при нагріванні: тепліші маси витісняються з котла в верхню частину контуру більш холодними і, проходячи радіатори, віддають їм надлишкове тепло. Створюваний розширенням натиск вкрай незначний і зазвичай вимірюється в десятих частках метра; відповідно, циркуляція не відрізняється високою швидкістю.

У другому випадку теплоносій змушує рухатися малопотужний насос. Він створює напір від одного до шести-восьми метрів, що різко прискорює рух води або водно-гліколевої суміші в контурі.

Довідка: метр напору відповідає тиску в 0,1 кгс / см2 (1/10 атмосфери).

Автономні опалювальні системи діляться ще за однією ознакою: вони можуть бути відкритими і закритими.

• Відкритий контур повідомляється з атмосферним повітрям за допомогою відкритого розширювального бака. Відповідно, тиск води в системі опалення відповідає висоті водяного стовпа над точкою вимірювання. Якщо рівень води в розширювальному баку на 3 метри вище рівня розливу, тиск в розливі дорівнюватиме 0,3 атмосфери.

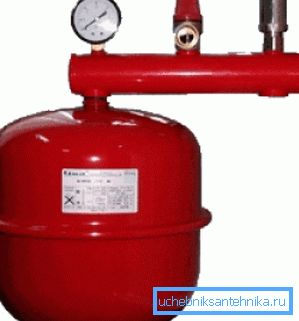

• Закритий контур з атмосферою не повідомляється, що породжує ряд проблем з компенсацією розширення теплоносія при нагріванні. Для їх вирішення використовується розширювальний бак мембранного типу - ємність, частина обсяг якої займає повітря, відділений від води пружною гумовою мембраною. Крім того, система комплектується запобіжним клапаном: він скидає надлишок теплоносія при переповненні бака.

Для закритої системи опалення розрізняють два пов'язаних з тиском параметра.

1. Тиск зарядки розширювального бака опалення. При кімнатній температурі води або антифризу воно виставляється рівним гідростатичному тиску в контурі.

Довідка: гідростатичний тиск в системі опалення приватного будинку знову-таки відповідає висоті водяного стовпа і береться рівним 10% його висоти в метрах.

1. Тиск спрацьовування запобіжного клапана. Зазвичай воно виставляється на рівні 2,5 кгс / см2.

Поточне статичний тиск в системі опалення при її роботі визначається як кількістю води в ній, так і її температурою. При нагріванні манометр зі зрозумілих причин починає показувати великі значення.

ЦО

Як працює система центрального опалення?

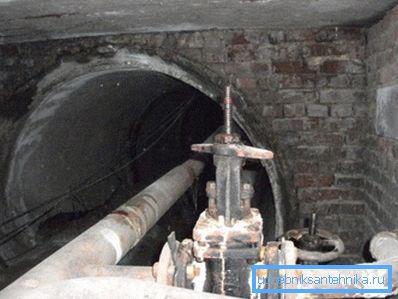

За подає нитці теплотраси в будинок надходить нагріта ТЕЦ або котельні вода. За зворотного нитці вона повертається назад, віддавши частину тепла. Вода в контурі наводиться в рух перепадом тисків між нитками.

Температура води в трубопроводі, що подає залежить від поточної вуличної і пов'язана з нею, так званим температурним графіком. Ось приклад такого графіка.

Температура зворотного трубопроводу теж жорстко регламентована і при максимальному значенні на подачі повинна дорівнювати +70 С. Зниження температура обратки означає, що будинок недоотримує тепло; завищена - що енергетики несуть надлишкові витрати.

Однак, як легко помітити, перепад температур між подачею і обратку занадто великий для нормальної роботи опалення. При такому режимі радіатори на які подають стояках будуть перегріті, а на зворотних - насилу забезпечать квартири теплом.

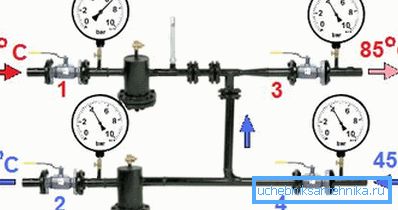

Проблема вирішується оригінальною конструкцією так званого елеваторного, або теплового вузла. Його основний вузол - елеватор - являє собою трійник з вставленим в нього соплом. Що знаходиться під великим тиском і більш гаряча вода подачі надходить через сопло і залучає частину більш холодної води з обратки через підсос в повторний цикл циркуляції.

Завдяки цій тонкощі в контурі обертається велика маса води з більш стабільною температурою. Наведемо ще один температурний графік для того ж діапазону вуличних температур, але вже для надходить безпосередньо в батареї суміші.

Крім опалення, елеваторний вузол забезпечує будинок гарячою водою.

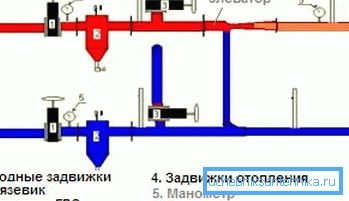

У старих будинках були присутні лише дві врізки водопостачання:

1. На подачі (між вхідний засувкою і елеватором).
2. На звороті (між вхідний засувкою і підсмоктуванням).

Те, звідки живиться ГВС, залежить від поточної температури подачі. При 90С і нижче гаряча вода відбирається з трубопроводу, що подає, при більш високих температурах - з протилежного.

Головний недолік такої схеми - в тому, що під час відсутності водорозбору вода не циркулює, і до її нагрівання доводиться зливати через змішувач кілька десятків літрів.

Крім того: рушникосушки в старих будинках здатна нагріватися тільки при водорозборі в квартирі. Вони розмикають собою підводку.

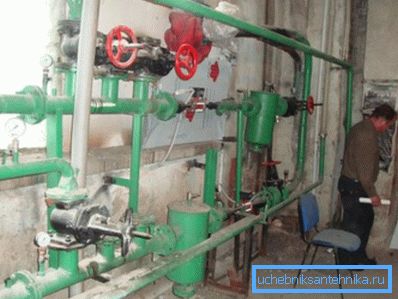

Приблизно з 70-80 років минулого століття елеваторні вузли обзавелися циркуляційними врізки: і на подачі, і на звороті з'явилося по дві засувки ГВП. Режими циркуляції з подачі в подачу і з обратки в обратку забезпечуються підпірними шайбами ​​на фланцях між врізки. Діаметр шайби - приблизно на міліметр більше, ніж у сопла елеватора.

Що показує манометр

Так який тиск в системі опалення багатоповерхового будинку вважається нормою?

І що при цьому твориться в теплотрасі?

• Влітку, поза опалювальним сезоном, статичний тиск в системі опалення відповідає висоті водяного стовпа. Для десятиповерхового воно приблизно дорівнює 3 кгс / см2, для п'ятиповерхівки - 1,5 кгс / см2.

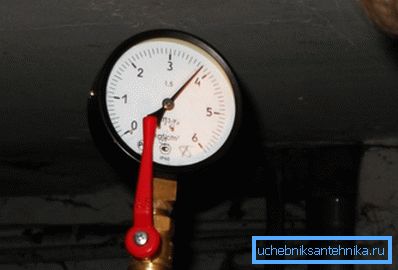

• При відкритих будинкових засувках і штатній роботі елеваторного вузла тиск в системах опалення практично вирівнюється по зворотному трубопроводу і в нормі дорівнює 3 - 4 кгс / см2.

Дозвольте, але ж надлишковий тиск в трубах опалення необхідно для циркуляції в них. Як же так: контур вирівнюється по обратке, але все одно циркулює?

Все дуже просто: після елеватора манометр покаже лише на 2 метри (0,2 атмосфери) більше, ніж на зворотному трубопроводі. Так - так, перепад всього в 2 метри надає руху всьому теплоносій у величезному будинку з сотнями радіаторів.

А що з підпірними шайбами? Який перепад створюється на них?

Ще менше - від півметра до метра. І його цілком достатньо: адже завдяки більш складної конфігурації втрати тиску в системі опалення куди більше, ніж в стояках ГВС.

Що ж до траси, то для неї в опалювальний сезон нормою вважаються приблизно 8 атмосфер на подачі і 3 на звороті. Однак гідравлічний опір труб і підключення до траси ближче до ТЕЦ будинки гасять перепад, і до віддалених районів теплоносій може доходити з параметрами 6 / 3,5 і навіть 5/4 кгс / см2.

Нарешті, головне питання: навіщо тиск в системі опалення? Адже при заповненій системі теплоносій в будь-якому випадку буде циркулювати, чи не так?

Не так.

Без надмірного тиску водяний стовп не може піднятися вище тих самих 10 метрів. У багатоквартирному будинку вище 3 поверхів опалення просто не буде працювати.

Крім того, є ще пара тонкощів.

• Рано чи пізно контур доведеться скидати і заповнювати. Без надмірного тиску це зробити проблематично.
• Не можна забувати і про гаряче водопостачання. Воно живиться від тих же теплотрас. Без напору гаряча вода не потрапить до змішувача.

ГВП

Який тиск має бути в системі опалення - ми начебто розібралися.

А що покаже манометр в системі ГВП?

• При нагріванні холодної води бойлером або проточних нагрівачем тиск гарячої води буде в точності дорівнює тиску в магістралі ХВП за вирахуванням втрат на подолання гідравлічного опору труб.
• При заживлення ГВС від зворотного трубопроводу елеватора перед змішувачем будуть ті ж 3-4 атмосфери, що і на звороті.
• А ось при підключенні ГВС з подачі тиск в шлангах змішувача може досягати значних 6-7 кгс / см2.

Практичне наслідок: при установці кухонного змішувача своїми руками краще не полінуватися і встановити перед шлангами пару вентилів. Їх ціна починається від півтори сотні рублів за штуку. Ця нехитра інструкція дасть вам можливість при пориві шлангів оперативно перекрити воду і не страждати від її повної відсутності у всій квартирі під час ремонту.

висновок

Сподіваємося, що наш матеріал виявиться корисним читачеві. Додаткову інформацію про те, як працює система опалення, і яку роль в її роботі виконують перепади тиску, можна знайти в прикріпленому відео. Успіхів!
