Розподільчий колектор опалення самому

Ефективна система опалення будинку - це дуже важливий фактор комфортності проживання в будинку. Рівномірність прогріву всіх опалювальних приладів означає його правильну роботу. Але іноді виходить так, що теплоносія на все точки розбору не вистачає. Відбувається це з багатьох причин, наприклад, через недотримання діаметрів труб при монтажі системи або неправильною схемою монтажу опалення. Виходить так: температура достатня, вода в системі є, а тепла не вистачає, тому що просто-напросто на все батареї не вистачає правильного розподілу води. Значить, порушене основне правило підбору діаметрів труб: сума діаметрів усіх контурів опалення повинна бути дорівнює або трохи більше діаметра вихідного патрубка з котла. У цьому випадку або за допомогою вентилів на батареях потрібно відрегулювати подачу теплоносія в систему опалення, або слід переробляти її. Один з варіантів вирішення проблеми - зробити розподільний колектор опалення своїми руками.

Принцип роботи

Виправити помилки попередніх монтажників опалення можна застосувавши одну з класичних схем підключення. На сьогоднішній день найефективнішою системою розподілу теплоносія в системі опалення є розподільний колектор.

За своєю суттю це ємність, в яку з котла подається нагріта вода для опалення. З нього по трубках меншого діаметру вона тече до точки розбору (радіатори опалення, тепла підлога, бойлер непрямого нагріву). Віддавши тепло, вода повертається назад по таким же трубках, але вже в іншу таку ж ємність (приймаючу), а потім загальним потоком повертається в котел. Цикл завершено.

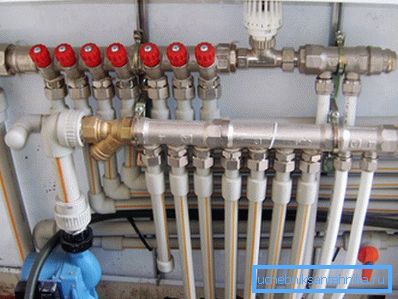

Як правильно переробити систему опалення

Маючи навички поводження з інструментом, зварювальним апаратом (при необхідності виконання зварювальних робіт) і пізнання в сантехніці, розподільний колектор опалення зробити досить просто. Для початку необхідно визначитися з кількістю контурів опалення. Це окремі гілки, які опалюють конкретні приміщення (одне або декілька).

Якщо ви будете монтувати колектор в індивідуальне опалення двох і більше поверхового будинку, то на кожному поверсі краще зробити свою гребінку (распредколлектор). В цьому випадку не обійтися без приміщення котельні, в якому буде розташований основний розподільчий колектор.

Якщо ж будинок одноповерховий, то доцільно зробити один розподільний вузол, який буде знаходитися поряд з котлом. Виносити все в окреме приміщення або поєднати його, скажімо, з кухнею - таке рішення приймають виходячи з планування і розмірів будинку, моделі котла та виду палива, на якому він працює.

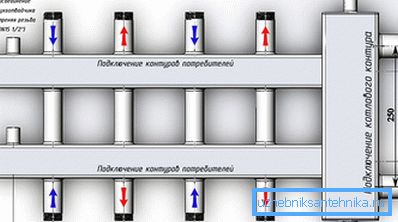

У разі монтажу розподільного колектора опалення безпосередньо поруч з котлом його виготовляють з металевих труб круглого або прямокутного перерізу. Але перед початком робіт слід визначитися з кількістю точок розбору теплоносія. Від цього залежить вибір діаметра труб, які необхідно закласти. Після цього для наочності потрібно накреслити креслення. На ньому вказуються всі необхідні розміри і параметри:

• Діаметри прямому та зворотному труб, відводів на контури опалення, різьблень.
• Відстані між подають і приймають відводами.
• Відстані між основною трубою подачі і обратки.
• Напрямок відводів. Вони можуть бути спрямовані в протилежні сторони або вгору. Якщо відводи подачі і обратки спрямовані в одну сторону, то їх розташовують в шаховому порядку.

Коли всі необхідні приготування зроблені, можна приступати до виконання робіт.

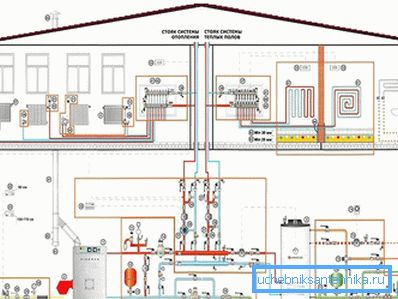

котельня

Колектор для котельні виконується з двох гребінок: прямого та обратки. Зрозуміло, що для великого будинку через значного обсягу теплоносія і значної протяжності опалювальної системи для виготовлення розподільного колектора використовуються труби діаметром не менше 100 мм.

Подає колектор монтується з вентилями і циркуляційними насосами, а зворотний - тільки з відтинає арматурою.

Ще в розподільний колектор монтують манометри, термометри та групу безпеки. Подібна «начинка» дозволяє, не відключаючи все опалення в будинку, вирішувати проблеми окремої гілки.

При монтажі існує наступна послідовність виконання робіт:

• Відповідно до креслення купуються труби (в нашому випадку металеві). При необхідності вони зачищаються від іржі.
• Згідно зі схемою складання, виконується зварювання труб елетро- або газозварюванням.
• Всі зварні шви зачищаються і конструкція фарбується.
• Колектор підключають до системи опалення і обпресовують - перевіряють, чи немає течі. Роблять це шляхом заповнення водою і залишають на деякий час під тиском.

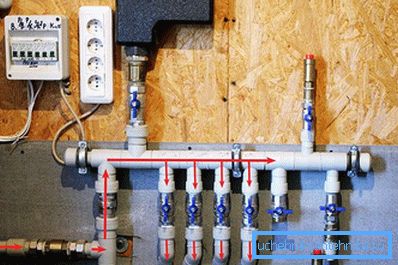

локальний колектор

Монтаж такого вузла за своїм принципом нічим не відрізняється від складання распредколлектора в котельні. Виняток - матеріал труб. Оскільки це, скажімо так, дублюючий вузол, який знаходиться далеко від опалювального приладу і температурний вплив на нього набагато нижче, то можна використовувати композитні ПП труби або з металопластику. Але пайка надійніше цангового з'єднання, тому поліпропіленові труби краще.

Наступна відмінність локальної гребінки від котельні в тому, що, оскільки протяжність труб мала, вода не встигає віддати всю температуру і повертається досить нагрітої, а вода в обратке, що надходить в котел практично холодна.

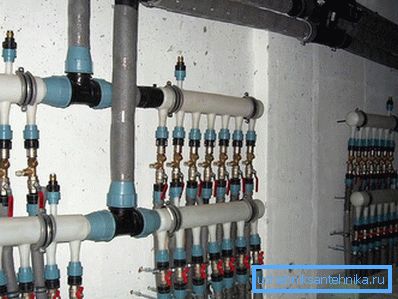

Вигідно чи ні

Наскільки вигідно монтувати розподільний колектор опалення самостійно, судіть самі. По-перше, ви витрачаєтеся тільки на матеріали. По-друге, він повністю відповідає технічним параметрам вашої системи опалення, тоді як магазинний колектор ще доведеться переробляти під неї. А це теж витрати. По-третє, сам колектор допоможе досить швидко окупити витрати на його монтаж. Яким чином? У звичайній Двохтрубна системі опалення теплоносій проходить по контуру, віддаючи тепло, скажімо, 20м, а контур колектора на половину коротше, тому що йде до однієї точці розбору, тому вода в обратке тепліше і потрібно менше палива на розігрів. А якщо враховувати, що паливо дуже і дуже недешеве, то окупить він себе за один сезон. Якщо у вас є питання, то пишіть коментарі до статті. Працюючий на сайті фахівець надасть вам додаткову інформацію.

Відео

Про те, як зробити розподільний колектор самостійно, ви можете дізнатися із запропонованого нами відео:

схеми

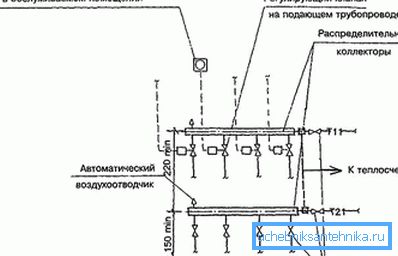

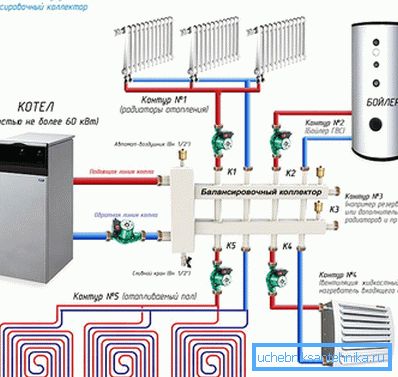

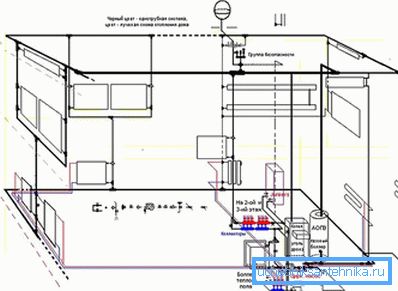

Нижче наводиться кілька схем колекторного опалення:
