Від чого залежить температура батарей опалення в міській квартирі? Регламентують її ГОСТ або СНиП? Як температурний графік опалювальної системи пов'язаний з кліматичною зоною? Давайте спробуємо відповісти на ці питання.

Розрахункова температура повітря

Поняття температура опалювального періоду має відношення не тільки до температурного графіку. Ним визначаються вимоги до ступеня теплоізоляції будівлі, розмірами і тепловому потоку від розміщених у житлових та інших приміщеннях опалювальних приладів, скління та якості герметизації під'їздів.

Так що ж це за поняття? Це всього лише усереднена температура найбільш холодних пятідневок за останні 50 років, при якій робота системи опалення повинна забезпечити комфортні умови всередині будівель.

Вони введені в умовах постанові Уряду РФ від 23.05.2006 Правила надання комунальних послуг громадянам:

• У житлових кімнатах, розташованих в середині будинку, температура не повинна бути нижче +18 С; в кутових - +20 С.

Нюанс: при розрахунковій температурі нижче -31 С ці значення підвищуються до +20 і +22 градусів відповідно.

• У санвузлі має бути не менше +16 градусів, у ванній - +25.

Для громадських закладів рекомендації можна знайти в СНиП 41-01-2003 і відомчих нормах. Так, в класних приміщеннях повинне бути не менше +21 С, а в продовольчих магазинах - +12 С; в лікарні рекомендована температура після отопластика дорівнює +22, а при відхиленнях в роботі щитовидної залози - +15.

Повернемося, однак, трохи назад. Звідки проектувальнику взяти розрахункові температури повітря для того чи іншого міста?

Вся необхідна інформація міститься в СНиП 23-01-99 Будівельна кліматологія. Цікаво, що у виданому через 8 років після розпаду Союзу документі згадуються всі основні населені пункти колишніх союзних республік.

температурний графік

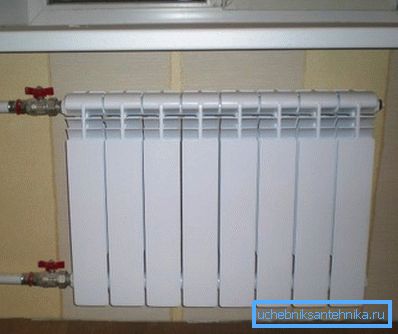

Якою має бути температура радіаторів опалення в квартирі, що дозволяє забезпечити описані умови?

Її визначає середньодобова температура повітря на вулиці.

Залежність описується двома температурними графіками:

• Для теплотраси на виході з ТЕЦ або котельні температура виходу та повернення води знаходиться в межах 150/70 С.
• У внутрішньобудинкової системи температурний режим опалення повинен укладатися в значення 95/70 градусів в двотрубної системі (тобто майже у всіх багатоквартирних будинках) і 105/70 в однотрубних системах опалення будівель.

Зверніть увагу: в дошкільних установах максимальна температура води в системі опалення не може перевищувати +37 С. Саме для компенсації цього невисокого значення радіатори в групах зазвичай мають досить значні розміри.

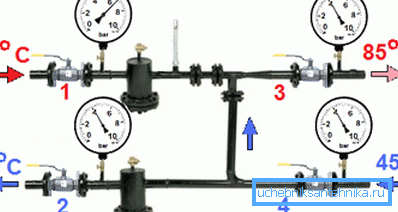

Чому температура опалення в квартирі настільки сильно відрізняється від параметрів траси? Щоб відповісти на це питання, треба коротко пояснити принцип роботи елеваторного вузла (теплового пункту будинку).

Вимоги до системи опалення в деякому роді взаємовиключні. З одного боку, чим менше розкид температур між подачею і обратку - тим рівномірніше будуть нагріті батареї в будинку і тим вище виявиться ефективність кінцевих опалювальних приладів. Раз так - очевидно, що швидкість циркуляції в системі повинна бути досить високою.

Однак перегрів обратки вкрай небажаний для ТЕЦ: через певні технічні обмеження воду перед її запуском на новий цикл спочатку доводиться попередньо охолоджувати до тих самих 70 С.

Пристрій елеватора досить дотепно обходить протиріччя: частина води із зворотного трубопроводу втягується в повторний цикл циркуляції. В результаті при подачі на вхідних засувках в 140 С в будинок (безпосередньо в радіатори) йде всього 90-95 градусів.

Про сучасній системі опалення в багатоквартирному будинку корисно знати ще кілька речей.

• При температурі подачі на трасі до 90 градусів, система ГВП повинна бути запитана з трубопроводу, що подає; при перевищенні цього значення - з протилежного. Якщо перемикання не відбулося, в системі ГВС може виявитися стільки ж, скільки на прямий нитці теплотраси. Які наслідки це матиме для гнучких підводок і гумових прокладок - здогадатися неважко.
• У критичних ситуаціях нормативи температур в самій системі опалення теж можуть бути перевищені. Скажімо, при масових скаргах на холод в квартирах практикується робота елеватора без сопла, з заглушених підсмоктуванням.

регулювання

Як виконується регулювання температури опалення в системах ЦО після вхідних засувок?

елеватор

Штатно температура опалення в системі може змінюватися тільки одним способом - зміною діаметра сопла. Всі зміни повинні бути узгоджені з представниками організації - постачальника тепла (комунальних теплових мереж); рішення про те, заварити сопло або рассверлить його, приймаються на підставі вимірів температури і тиску в елеваторній вузлі і в теплових колодязях.

Демонтаж сопла і зміна його розмірів займають не більше півгодини і вимагають повної працездатності запірної арматури в вузлі. Власне, досить перекрити по колу все засувки (вхідні, ГВС, будинкові) і розібрати всі три фланця на елеваторі. Розсвердлений або заварені сопло монтується в зворотному порядку.

Порада: нові паронітові прокладки для трубних фланців виявляються на складах житлових організацій, на жаль, нечасто. При демонтажі елеватора або заміні засувок своїми руками допоможе проста інструкція: прокладка вирізається з автомобільної камери.

Варто згадати ще пару способів, якими може регулюватися температура опалення - води в трубах і, відповідно, радіаторів.

• Замість звичайного сопла з постійним діаметром може використовуватися регульований елеватор. Проста підстроювання пропускної здатності дозволяє гнучко налаштовувати температуру суміші та обратки.

• Крім того, для зменшення температури зворотного трубопроводу можна зменшити перепад тиску на елеваторі. Це робиться вхідний зворотного засувкою.

Як саме?

• ГВП перемикається на пряму нитку.
• Змиритися тиск на прямому нитці до елеватора. Потім манометр вкручується в зворотний трубопровід в будь-який його точці.
• Вхідна зворотна засувка повністю закривається і поволі відчиняються, поки різниця тисків між подає і зворотним трубопроводами не зменшиться на 0,2 кгс / см2 від вихідної. При необхідності повторні заміри температур і подальше зменшення перепаду по манометру повторюється через добу з тим же кроком.

Зверніть увагу: якщо просто частково закрити повністю відкриту засувку, її щічки можуть заклинитися штоком і опуститься в робоче положення пізніше. В результаті обратка виявиться повністю закритою. Ціна зупинки циркуляції в опалювальний сезон - гарантована розморожування під'їзної опалення.

квартира

Як регулюється температура води в трубах опалення всередині окремої квартири? Зі зрозумілих причин її можна тільки зменшити дросселирующей запірною арматурою. Для цієї мети на виході кожного опалювального приладу ставиться дросель або термостатичні голівка, яка регулює власну прохідність в залежності від температури в кімнаті.

В крайньому випадку, температура теплоносія в системі опалення може регулюватися і кульовим вентилем; проте його чутливість до положення важеля робить настройку досить незручною.

Що робити, якщо тепловіддача опалювального приладу недостатня?

Ось заходи, здатні збільшити її.

• Просте додавання нових секцій з далекого від підводок кінця підніме тепловий потік від радіатора нелінійно, але досить помітно. Чому нелінійно? Та тому, що кінець батареї завжди буде холодніше її підводок.
• Перемичка між підводками, забезпечена вентилем, здатна при його закритті збільшити потік теплоносія через секції. Стало бути, прилад стане віддавати більше тепла. А ось повністю глушити перемичку не варто: без неї регулювання температури батарей опалення дросселями призведе до досить неприємного спілкування з замерзаючими сусідами.
• Підводки можна підключити до радіатора не тільки складання, а й знизу. Тоді теплоносій буде рівномірно циркулювати через всі секції, що теж підніме температуру в квартирі.

• Нарешті, не варто забувати про промивку. Скидання води через промивний кран і шланг в каналізацію видалять з батареї накопичилися мул і пісок, відновлюючи циркуляцію по всьому об'єму.

До речі: радіатори з нижнім підключенням не потребують промиванні. Саме тому, що теплоносій рівномірно рухається по всій довжині нижнього колектора.

Тепла підлога

Як підключити до системи ЦО низькотемпературне опалення? Адже для теплої підлоги температури вище + 45С категорично неприйнятні.

Спосіб, яким низькотемпературні системи опалення узгоджуються з ЦО, жваво нагадує принцип роботи елеваторного вузла. Частина теплоносія втягується в повторній циркуляції, яка забезпечується малопотужним насосом. Регулювання температури здійснюється двухпрохідному клапаном з термоголовкою.

висновок

Сподіваємося, що нам вдалося задовольнити цікавість читача, познайомивши його з деякими аспектами роботи опалювальних систем. Як завжди, прикріплене відео запропонує додаткову інформацію. Успіхів!
