Розрахунок батарей опалення: визначаємо оптимальну

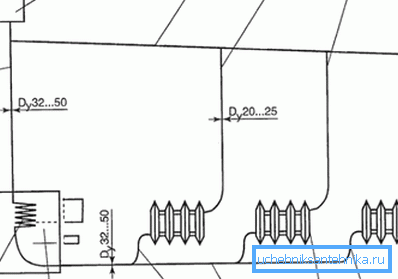

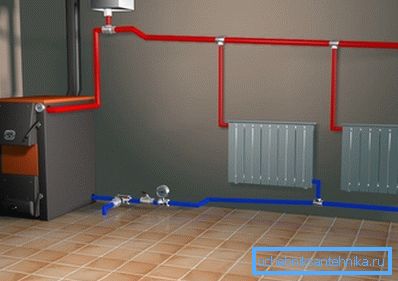

Розрахунок кількості батарей опалення потрібно здійснювати ще на етапі проектування системи. Так ми зможемо заздалегідь дізнатися, яка кількість виробів нам потрібно придбати і як їх краще розташувати для більш ефективного обігріву.

Рекомендації по обчисленню параметрів опалювального контуру, а також всі необхідні для цього дані ми наведемо в нашій статті.

Номінальна тепловіддача різних радіаторів

Перед тим як розрахувати кількість батарей опалення, нам необхідно визначити, яку різновид опалювальних пристроїв ми будемо використовувати. Вся справа в тому, що різні моделі обігрівачів володіють власними показниками тепловіддачі, і тому при однакових вимогах по продуктивності нам буде потрібно придбати і встановити різну їх кількість.

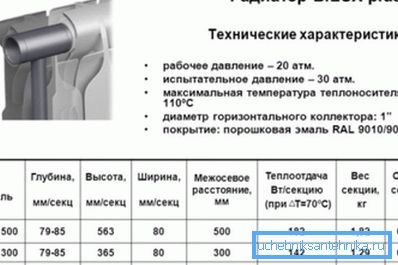

Як правило, інформація про тепловіддачі вказується в специфікації вироби, так що основним джерелом інформації буде інструкція до тієї чи іншої моделі батареї. Однак нижче ми наведемо довідкові дані, які дозволять вам виконати хоча б приблизний розрахунок.

Зверніть увагу! Поряд з терміном «тепловіддача» в документах часто призводять визначення «потужність» або «тепловий потік». Чи означають ці терміни приблизно одне й те саме, так що ви цілком можете використовувати надані виробником цифри для розрахунків.

Продуктивність опалювальної батареї залежить в першу чергу від матеріалу, з якого вона виготовлена:

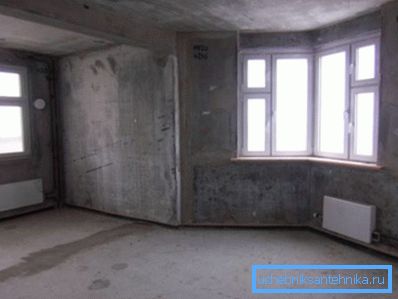

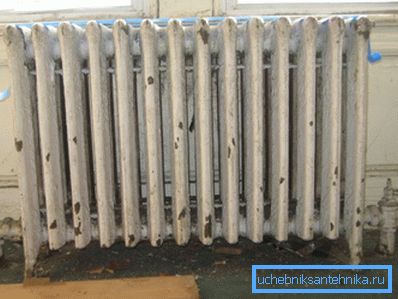

• Чавунні радіатори за цим параметром є явними аутсайдерами. Так, номінальна тепловіддача однієї секції моделі МС140 становить близько 180 Вт, однак реальні показники рідко перевищують 60-70 Вт. Пов'язано це з тим, що замість номінальних 90 ⁰З в трубах вода рідко нагрівається вище 80 ⁰С, так що розрахунок чавунних батарей опалення потрібно виконувати з хорошим запасом.

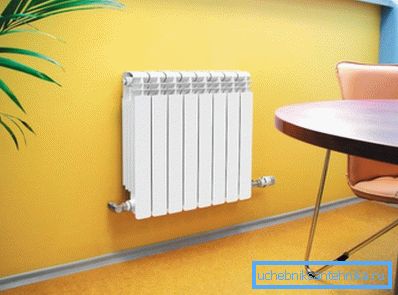

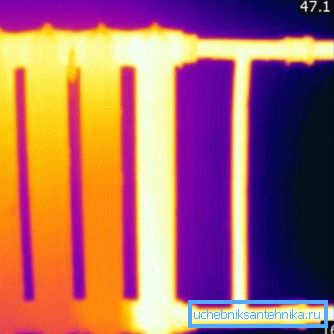

• Для сталевих радіаторів характерні значення від 170 до 190 Вт на секцію. Потрібно відзначити, що у цих видів радіаторів опалення втрати тепла на прогрів самої поверхні батареї будуть не такими великими, як у чавунних. Але зате при зниженні температури води в трубах до 70 ⁰З (нерідке явище) потужність буде зменшуватися дуже сильно.
• Алюмінієві радіатори демонструють досить хороші показники по тепловіддачі-від 200 до 220 Вт / секція. Якби не висока ціна і схильність до корозії при контакті із забрудненою водою, їх можна було б сміливо рекомендувати як ідеального рішення.
• Розрахунок потужності батарей опалення, зібраних по біметалічною технології (сталеві труби з алюмінієвими тепловідвідними кожухами) зазвичай будується на подібних з алюмінієвими моделями значеннях. В середньому продуктивність становить від 150 до 200 Вт, котрого більш ніж достатньо для якісного обігріву.

Зверніть увагу! Іноді замість Ватт характеристики продукції вказують в калоріях на годину. Перекласти значення досить просто: 1 Вт = 860 кал / год.

Знаючи ж, скільки тепла виділяє секція радіатора, розрахунок потужності батареї опалення можна виконати без жодних зусиль.

Визначення числа батарей

Розрахунок потрібної потужності

Питання про те, як розрахувати батареї опалення для конкретного будинку або квартири впирається в мінімальну потужність, необхідну для обігріву приміщення. Якщо батарей буде занадто багато, то ми будемо переплачувати за обігрів, а при нестачі радіаторів не зможемо домогтися комфортної температури. Отже, нам необхідно своїми руками знайти «золоту середину». Зробити це можна двома способами.

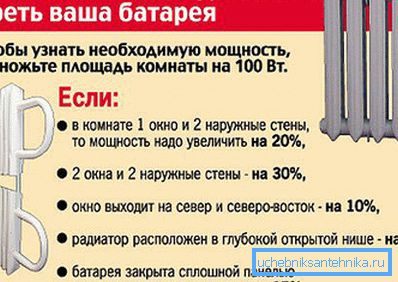

Перша методика розрахунку гранично проста, і грунтується на аналізі загальної площі приміщення:

• Якщо в кімнаті, для якої виконується обчислення, є одне вікно і одна зовнішня стіна, то на кожні 10 м² потрібно 1 кВт теплової потужності батарей.
• При наявності двох і більше вікон, або ж двох зовнішніх стін мінімальна продуктивність збільшується до 1,3 кВт на кожні 10 квадратних метрів.

Зверніть увагу! Всі дробові значення, отримані в ході розрахунків, округляємо в більшу сторону. Так ми отримаємо необхідний запас по потужності, який буде дуже корисний або в сильні морози, або при зниженні температури теплоносія.

Другий спосіб більш точний.

Обчислення виконуємо за формулою W = S * h * 41, де:

• W - мінімальна тепловіддача батарей.
• S - площа кімнати.
• h - висота стелі.
• 41 - коефіцієнт переведення у Вт.

Розрахунок секцій батарей опалення для конкретного прикладу ми наведемо в наступному розділі.

приклад обчислення

Отже, щоб нам було легше розібратися у всіх нюансах, розрахуємо, скільки радіаторів потрібно встановити для обігріву умовного приміщення довжиною 5,5 м, шириною 4 м з стелею висотою в 2,75 м.

Підставляємо дані цифри в формулу і отримуємо:

W = 5,5 * 4 * 2,75 * 41 = 2480 Вт = 2,5 кВт (як ми пам'ятаємо, округлення ведеться в більшу сторону).

Тепер обчислюємо кількість секцій радіаторів для різних металів:

• Чавунні батареї: 2500/120 = 20,8. Округляем до 21.

Зверніть увагу! Для розрахунку ми беремо середнє значення в 120 Вт на секцію, щоб компенсувати втрати на зниження температури теплоносія. Точно так само ми трохи занизити номінальні показники для сталевих і алюмінієвих батарей.

• Сталеві: 2500/160 = 15,6. Для запасу беремо 16.
• Алюмінієві і біметалічні: 2500/190 = 13,1. 14 ребер має вистачити.

Також варто відзначити, що деякі моделі сталевих, алюмінієвих і біметалічних радіаторів випускаються у вигляді моноблоків, тобто не набір окремих ребер, а цілісної конструкцією. У цьому випадку в розрахунок потрібно підставляти інформацію про продуктивність всього блоку, і обчислювати необхідну кількість таких деталей.

висновок

Провівши розрахунок батареї опалення по всім правилам, ми гарантуємо, що облаштована нами система зможе забезпечити підтримку оптимального мікроклімату в обраному приміщенні. При цьому не буде ні надлишку тепла, що приводить до непотрібних витрат, ні його нестачі. Відео, прикріплене до статті, допоможе новачкам більш детально розібратися в тонкощах порушеного питання.
