Розрахунок біметалевих радіаторів по площі, обсягу і для

Як виглядає розрахунок біметалевих радіаторів на площу житлового приміщення? Як підрахувати кількість секцій, необхідне для обігріву будинку або квартири з нестандартною висотою стель? У нашій статті ми постараємося знайти відповіді на ці та деякі інші питання.

етапи розрахунку

Розрахунок секцій біметалевих радіаторів опалення складається з двох етапів:

1. Оцінка потреби приміщення в теплової потужності;

Зауважте: за площею її можна розрахувати лише при стандартному (відповідному чинним СНиП) утепленні огороджувальних конструкцій будівлі і стандартної (2,5 метра) висоті стель. В інших випадках схема розрахунків помітно ускладнюється.

1. Перерахунок теплової потужності в кількість секцій з урахуванням теплового потоку, відповідного однієї секції.

Тепловий потік на секцію

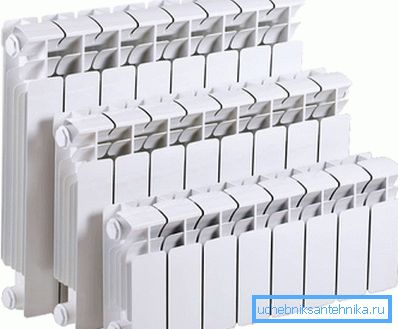

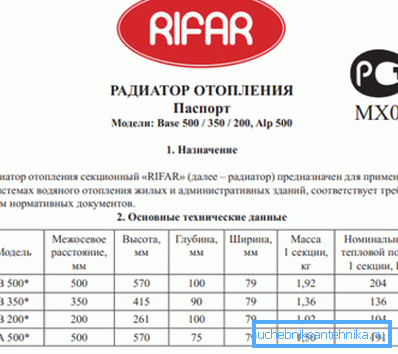

Почнемо з більш простої задачі. Розрахунок секції біметалічного радіатора має на увазі необхідність довідкових даних - теплового потоку для однієї секції. Ось його орієнтовні значення для різних типорозмірів опалювальних приладів:

Однак, як прийнято в таких випадках, підступ криється в деталях.

• Виробники наводять значення теплового потоку для температури теплоносія в 90С при температурі в опалювальному приміщенні +20 С (Dt = 70 С). Ціна зниження температури теплоносія до +55 С (Dt = 55 С) - дворазове падіння потужності секції;

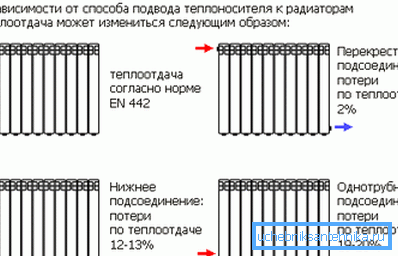

• При бічному підключенні радіатора і його значній довжині потужність кінцевих секцій (після 10-ї) знизиться на 10-40%;
• Підключення знизу вниз викличе падіння потужності секції на 10 - 13%, але гарантує рівномірне прогрівання по всій довжині;
• Діагональне підключення при будь-якій довжині батареї забезпечить тепловіддачу на 2-3% нижче номінальної;

• Замулювання кінцевих секцій за кілька років знову-таки зменшить їх тепловіддачу в 1,2 - 1,5 рази;
• Нарешті, монтаж опалювального приладу в ніші або коробі теж згубно вплине на ефективність обігріву.

Порада: розрахунок потужності краще виконувати з коефіцієнтом запасу 1,2. Надлишкову потужність можна зменшити дросселированием приладу конусним вентилем або термоголовкою.

схеми

Простий розрахунок за площею

Розрахунок за площею біметалевих радіаторів опалення гранично простий:

1. На 1 м2 опалювальної площі в проект закладається теплова потужність в 100 ват;

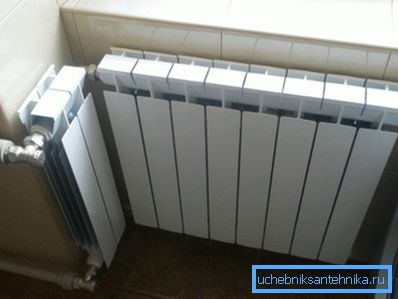

2. Для холодних і теплих регіонів країни використовується коефіцієнт поправки (від 0,7 для Краснодарського краю до 2,0 для Чукотки і Якутії). Так, для 15-метрової кімнати в Хабаровської краї (регіональний коефіцієнт 1,6) знадобиться 15 * 100 * 1,6 = 2400 ват тепла. При потужності секції 180 ват їх мінімальна кількість складе 2400/180 = 14 (з округленням) штук.

Цікаво: типовий калькулятор розрахунку біметалевих радіаторів опалення на сайтах продавців або виробників використовує саме такий алгоритм розрахунку. Додаткові чинники на зразок ступеня утеплення будівлі або висоти стель враховуються вкрай рідко.

Розрахунок за обсягом

Зрозуміло, що при значній висоті стель в квартирі потреба в теплі різко зросте: чим більший об'єм повітря, тим більше теплової енергії буде потрібно для його нагрівання до температури, що відповідає санітарним нормам.

Для приміщень нестандартної висоти часто використовується дещо скорегована інструкція, що враховує ряд додаткових факторів:

• На 1м3 обсягу в проект закладається 40 Вт теплової потужності;
• Для кутових і торцевих квартир в багатоквартирному будинку використовується коефіцієнт поправки 1,2, для крайніх поверхів - 1,3;
• На кожне вікно додатково додається 100 ват;

• Враховується і регіональний коефіцієнт (0,7 - 2,0).

Давайте своїми руками обчислимо потреба в теплі кімнати з одним вікном, розташованої в середині багатоквартирного будинку в місті Ялта (Крим) при її розмірах 4,6х5,7 метра і висоті стелі 4,5 метра.

1. Обсяг приміщення складе 4,6 * 5,7 * 4,5 = 118 м3;
2. Регіональний коефіцієнт для Ялти (середня температура січня +4 С) дорівнює 0,7; інші коефіцієнти поправок відсутні;
3. Потреба в теплі складе (118 * 40 + 100) * 0,7 = 3374 вата;
4. Розрахунок кількості секцій біметалевих радіаторів опалення дасть нам при потужності секції 180 ват значення 19.

Нагадаємо: при такій довжині опалювального приладу він підключається знизу вниз або діагонально.

Розрахунок за обсягом для нестандартного утеплення

Найбільш універсальна схема, в якій враховується обсяг приміщення, різниця температур з вулицею і інтегральний коефіцієнт утеплення будівлі: Q = V * Dt * k / 860.

При цьому:

• Потужність Q ми отримуємо в кіловатах;

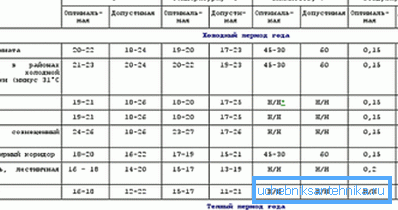

• Як Dt використовується різниця між середньою внутрішньою температурою (для житлового приміщення - санітарною нормою температури) і середнім мінімум найхолоднішого місяця зими;

• k береться з наступної таблиці:

Давайте ще раз обчислимо потреба в теплі для нашої кімнати в Ялті, але вже з кількома новими вступними:

• Будівля не утеплено зовні і складено з цегли. Товщина кладки - 500 мм. Скління подвійне;
• При санітарній нормі зимової температури в житловому приміщенні +18 С середній мінімум січня в Ялті становить -3С.

Приступимо до обчислень.

• Обсяг приміщення ми вже вирахували раніше - 118 м3;
• Dt дорівнює різниці + 18С і -3С - 21 градусу;
• Коефіцієнт утеплення візьмемо рівним 1,1;
• Розрахунок в цілому набуде вигляду Q = 118 * 21 * 1,1 / 860 = 3,16 КВт, або 3160/180 = 18 секцій.

висновок

Як бачите, що застосовуються схеми розрахунку опалювальних приладів досить різноманітні і передбачувано дають деякий розкид результатів. Дізнатися більше про те, як виконується розрахунок біметалевих радіаторів опалення, допоможе відео в цій статті. Успіхів!
