Розрахунок опалення котеджу: вибір, види приладів і

При новому будівництві або капітальному ремонті заміського будинку дуже важливим є питання його опалення. Від нього залежить комфортність проживання в будинку в холодну пору року. Виходячи з цього, слід здійснити грамотний розрахунок системи опалення котеджу.

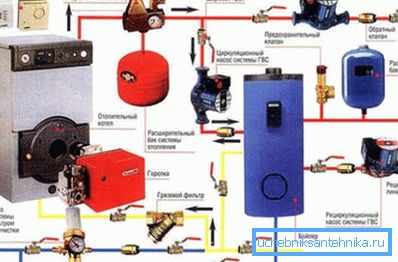

Під цією мережею фахівці розуміють сукупність пристосувань, яка складається з:

• генератора тепла;
• трубопроводу;
• насосів;
• автоматичних пристроїв;
• додаткових приладів, призначення яких - транспортувати тепло в житлові кімнати.

Надійність і ефективність системи, головним чином, залежить від правильної її установки, грамотного розрахунку числа батарей і їх секцій, схеми мережі та ін.

Грамотний вибір генератора тепла

Генератори тепла можуть працювати на:

• газі;
• електриці;
• рідкому пальному;
• твердому паливі.

Зверніть увагу! При їх виборі слід врахувати кілька факторів. Це ККД тепловіддачі приладу, простота його експлуатації, ціна того чи іншого типу палива в вашому регіоні.

види приладів

1. Так, електричні пристрої мають високий ККД. Однак вони не дуже поширені в Росії, внаслідок дорожнечі електричної енергії і частих перебоїв в її подачі. Також мають значення регулярні перепади напруги в мережі, що веде до псування обладнання.
2. Рідкопаливні агрегати недостатньо екологічні.

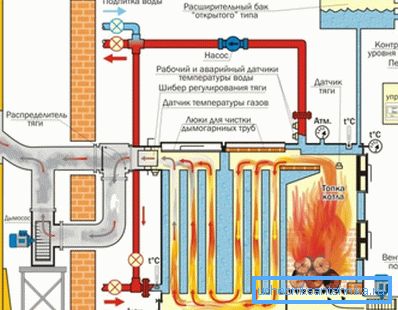

3. Твердопаливні аналоги, в силу їх конструктивних особливостей, можна оснастити зручною автоматикою. Тому вони вимагають обов'язкової присутності оператора, який повинен регулярно підкладати в їх топку паливо (до 4 разів на день). При цьому рівень тепловіддачі у подібного приладу циклічний. Він за добу може коливатися в межах 3/5 °.
4. Існує два методи компенсації недоліків твердопаливного котла. Можна в схему опалення вбудувати акумулятор тепла (накопичувальний бак), ємністю в 2/10 м3. Або пролонгувати період прогорання палива, тим самим підвищивши його віддачу енергії і знизивши число топок. Зробити це можна за допомогою пристроїв (наприклад, термо-балонів), що знижують подачу кисню в котел.
5. Коли будівля має газопостачання, найзручнішим і економічно вигідним буде котел на газовому паливі. Сучасні моделі таких приладів мають високий рівень безпеки і ККД (90/95%). Завдяки дешевому енергоносія, ви будете зберігати до 30% грошей, що виділяються на забезпечення агрегату паливом.

Зверніть увагу! Якщо у вас є можливість виділити під котельню окреме приміщення, можете вибрати опалювальний прилад, який має відкриту топку. Такі агрегати дешевші. Якщо такої можливості немає - купіть аналог із закритою топкою.

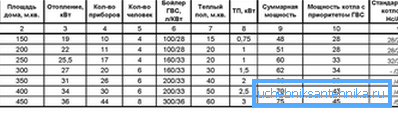

потужність агрегату

На ефективність роботи опалення та комфортність температурного режиму в будинку впливає оптимальність продуктивності котла. Якщо він буде мати недостатню потужність - в кімнатах буде прохолодно. При надмірно високих показниках агрегат буде витрачати багато палива.

Виробляючи розрахунок потужності опалення котеджу, візьміть до уваги:

• площа кімнати (S);
• потужність питому агрегату на 10 м3 приміщення (Wу).

Останній параметр коригується коефіцієнтом, який змінюється в залежності від регіону розташування ділянки.

Так, питома потужність складає:

• для Півдня Росії - 0.7 / 0.9 кВт;
• для Центральних регіонів країни -1.2 / 1.5 кВт;
• для Півночі РФ - 1.5 / 2 кВт.

Необхідна потужність агрегату (Wк) обчислюється за формулою: Wк = S • Wу: 10.

У побутових умовах, для зручності обчислень, нерідко використовується середня величина питомої потужності, яка приймається за одиницю. Виходячи з цього, необхідна продуктивність котла підбирається, з розрахунку 10 кіловат на 100 м2 кімнати.

схема системи

1. Від площі котеджу залежить і схема опалювальної системи. Її гравітаційний аналог (природна циркуляція теплоносія) не в змозі обігріти ефективно будівля, що має площу більше 100 м2. Відбувається це внаслідок невеликим тепловим інерційності мережі.

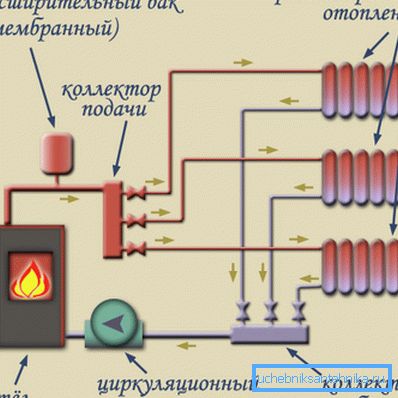

2. Для об'ємного котеджу необхідно вибирати систему з примусовою циркуляцією. Здійснюється вони за допомогою насосів, які підштовхують теплоносій і прискорюють його протягом по контурах.
3. З тим, щоб збільшити термін експлуатації агрегату, його можна змонтувати на зворотній гілці труб, що йдуть від батарей до котла. Так ви позбавите насос від дії дуже гарячого теплоносія.

Зверніть увагу! Взимку насоси експлуатуються майже без зупинок. Виходячи з цього, придбане вами пристрій повинен бути надійним, довговічним, безшумним і мати невелику енергоємність. Багато сучасні опалювальні котли вже мають вбудовані насоси.

особливості трубопроводу

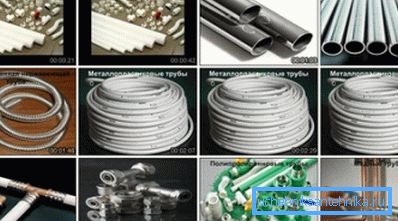

Опалювальні труби діляться на дві великі групи, вони можуть бути:

• металеві: з чорної сталі, оцинковані, зі сталі-нержавійки, мідні;
• пластикові: поліетиленові, поліпропіленові, комбіновані (алюміній + пластик).

Про видах труб

Нижче про деякі особливості цих виробів.

1. Труби з чорної сталі іржавіють. Крім цього, при складанні трубопроводів з них своїми руками потрібні зварювальні роботи.
2. Від даних мінусів позбавлені оцинковані вироби. Вони не піддаються корозії, з'єднувати їх можна різьбовими фітингами.
3. Якщо ви вирішили заховати мережу в стінах, то оптимальний варіант - використовувати мідні труби. Сполучаються вони в систему містить срібло припоєм, за допомогою високотемпературної пайки.

Такі вироби можуть витримати тиск до 200 атмосфер і температуру теплоносія до +200 градусів. Їх застосування гарантує довговічність і надійність трубопроводу на багато десятків років. Недоліки продукції - висока вартість і складний монтаж.

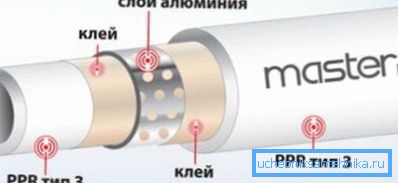

1. Мінусів металевих виробів позбавлені полімерні аналоги. Найбільш надійні з них алюмопластіковие труби. Складаються вони з верхнього і нижнього шарів, між якими вклеєна алюмінієва фольга.

Головні плюси таких труб:

• високий рівень міцності;
• захист від кисневої дифузії, що продовжує термін служби мережі і позбавляє її від корозії;
• невелика величина гідравлічного опору;
• антистатичність;
• легкість монтажу;
• повільне наростання відкладень на внутрішніх стінках і їх незначність.

Монтувати металопластикові трубопроводи можна без зварювання, за допомогою різьбових з'єднань. Дана обставина спрощує і здешевлює складальні роботи.

1. Не менш надійні вироби із зшитого поліпропілену. Вони можуть витримати тривале нагрівання до +100 градусів.

типи розводки

Кількість труб, потрібних для облаштування опалювальної системи, залежить від виду розводки, яку ви оберете.

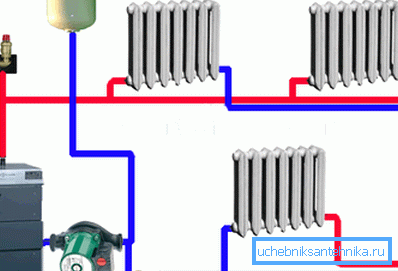

1. Схема двухтрубная дає можливість обігрівати ефективно навіть дуже великі кімнати. Якщо систему оснастити терморегуляторами, то з'явиться можливість встановлювати температурні режими в усіх приміщеннях окремо.

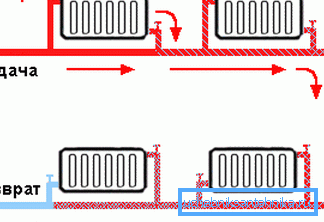

1. Основні переваги однотрубної опалювальної системи - простота конструкції, легкість і дешевизна монтажу.

Розрахунок опалювальних приладів

Передачу енергії від теплоносія в кімнати здійснюють обігрівальні прилади.

Існують такі їх види:

• конвективні або ребристі аналоги;
• радіаційні пристрої, вони представлені інфрачервоними випромінювачами;
• радіаційно-конвективні пристосування (радіатори всіх видів).

У нашій країні найбільш поширені з опалювальних приладів - секційні радіатори.

Інструкція попереджає, що перед їх установкою необхідно буде розрахувати число секцій, потрібних для кожного приміщення.

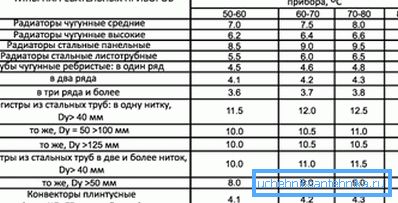

1. Для обчислень потрібно знати теплову віддачу однієї радіаторної секції. Вона ділиться на 100. Є ще один спосіб - з'ясувати, яку площу може опалити одна секція. А потім, знаючи площу всієї кімнати, нескладно здійснити потрібні обчислення.
2. Стандартною вважається висота кімнат 2.7 м.
3. Наведемо приклад. Теплова віддача секції дорівнює 190 Вт (її завжди вказують виробники). Поділивши цю величину на 100, ми отримаємо площу в 1.9 м2, яку може обігріти одна секція. Отже, для приміщення в 20 м2 потрібен буде радіатор, що складається з (20: 1.9) 10.52 елементів, округлено - з 11.
4. Коли приміщення має вихід на балкон або воно торцеве, число секцій бажано збільшити на 2/3.

висновок

Якщо ви хочете створити ефективну систему опалення в своєму котеджі, необхідно буде ретельно розрахувати всі її параметри. Обчислення для побутових приміщень не так вже й складні і ви зможете здійснити їх самостійно. Відео в нашій статті допоможе вам в цьому.
