Розрахунок опалювальних приладів: прості схеми

Як розрахувати параметри опалювального приладу для приміщення з відомими характеристиками? У цій статті нам належить познайомитися з декількома нескладними схемами, що забезпечують прийнятну точність результатів. Ми не станемо лізти в нетрі: все обчислення можуть бути виконані своїми руками людиною, далекою від теплотехніки. Отже, в путь.

що вважаємо

Давайте розіб'ємо велику задачу на маленькі етапи.

Нам потрібно:

1. Навчитися оцінювати потребу приміщення в теплі.

Зауважте: краще мати в своєму арсеналі схеми розрахунку як для будинків з нормованим опором теплопередачі, так і для будівель з істотно кращим або гіршим якістю утеплення.

1. Дізнатися, яким чином перерахувати теплову потужність опалювального приладу в кількість секцій радіатора.
2. З'ясувати, як можна оцінити потужність приладів, які не перебувають з стандартних секцій.

У цьому порядку і рушимо далі.

Теплова потужність

Наведемо два способи її оцінки.

Для нормованого теплового опору

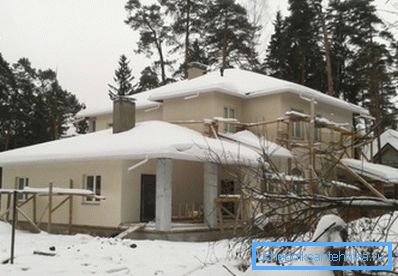

У будівель, що відповідають вимогам СНиП 23-02-2003 Тепловий захист будівель, потреба в теплі можна розрахувати за наступною схемою:

• Базове значення береться рівним 40 ватам на кубометр опалювальної кімнати або квартири.
• Воно множиться на коефіцієнт, що залежить від розміщення приміщення.

• На кожне вікно стандартного розміру додається 100 ват тепла, на провідну на вулицю двері - 200.
• Вводиться регіональний коефіцієнт.

Давайте розрахуємо потребу в тепловій потужності опалення для кімнати розмірами 4 * 5 * 3 метра в місті Комсомольську-на-Амурі Хабаровського краю.

Кімната - кутова, з двома вікнами.

1. 40 ват на куб дають 40 * 4 * 5 * 3 = 2400 ват.
2. Оскільки кімната кутова, ми використовуємо коефіцієнт 1,2. 2400 * 1,2 = 2880.
3. Пара вікон погіршить ситуацію. 2880+ (2 * 100) = 3080 ват.
4. Кліматична зона внесе свої корективи. 3080 * 1,6 = 4928 Вт.

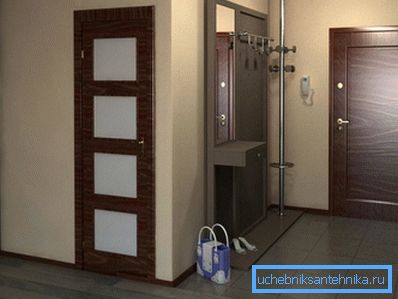

Нюанс: якщо в квартирі є приміщення без опалювальних приладів, їх обсяг теж слід враховувати при обчисленнях. Так, якщо до нашої кімнаті примикає коридор розміром 4 * 1 * 3 метра, теплову потужність потрібно обчислювати для (4 * 5 * 3) + (4 * 1 * 3) = 72 м3 опалювального приміщення.

Для нестандартного утеплення

Якщо якість утеплення значно краще або гірше рекомендованого СНиП, для оцінки потреби в теплі використовується формула Q = V * Dt * K / 860, в якій:

• Q - заповітна потужність в кіловатах.
• V - об'єм приміщення в кубометрах.
• Dt - максимальна різниця температур між внутрішнім і вуличним повітрям.
• К - коефіцієнт утеплення. Його значення можна приблизно оцінити, орієнтуючись по наступній таблиці:

Параметр Dt зазвичай береться рівним різниці між рекомендованими СНиП значеннями внутрішньої температури і середнім мінімумом найбільш холодного місяця за останні кілька років. Орієнтуватися на абсолютний мінімум буде занадто: якщо, скажімо, в Криму і буває -25, то лише раз на кілька років протягом одного-двох днів.

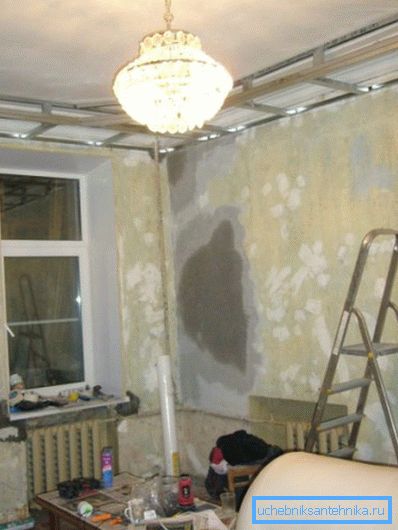

Давайте порахуємо теплову потужність тієї ж кімнати в Комсомольську-на-Амурі, уточнивши, що вікна в ній забезпечені двокамерними склопакетами, а товщина цегляних стін дорівнює 60 сантиметрам.

1. Обсяг кімнати дорівнює 4 * 5 * 3 = 60 м3.
2. Закріплений СНиП мінімум кімнатної температури для кутової кімнати в даній кліматичній зоні дорівнює +22 С.
3. Середній мінімум січня - -30,8 С.
4. Коефіцієнт утеплення візьмемо рівним 0,8.

Розрахунок приладів опалення для нашої кімнати матиме вигляд Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 КВт. Як легко помітити, розкид з першим результатом досить великий.

прилади

Інструкція по підбору пластинчастого, трубчастого радіатора або конвектора опалення гранично проста: достатньо вивчити документацію до приладу. Виробники завжди вказують теплову потужність для стандартної дельти температур між теплоносієм і повітрям в 70 градусів.

Зверніть увагу: зменшення дельти температур вдвічі (скажімо, при +20 в кімнаті і температурі батареї в +55 С) неминуче спричинить за собою дворазове падіння потужності.

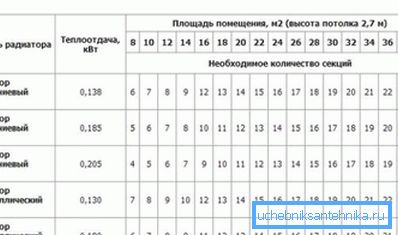

У супровідних документах і на сайті виробників можна, як правило, знайти і значення теплового потоку для окремих секцій секційного радіатора.

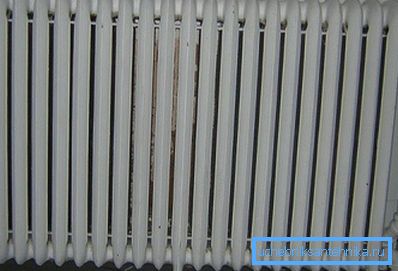

За відсутності документації можна орієнтуватися на наступні усереднені значення:

• Чавунна секція - 160 ват.
• Біметалічна секція - 180 ват.
• Алюмінієва секція - 200 ват.

Так, для отримання теплової потужності в 2940 ват досить 2940/180 = 17 (з округленням у більшу сторону) біметалевих секцій.

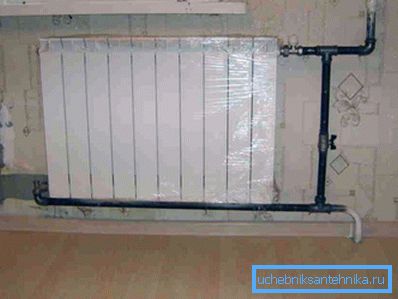

Корисно: радіатори такої довжини потрібно підключати діагонально або знизу вниз. Інакше весь теплоносій буде циркулювати лише через перші секції.

Особливий випадок

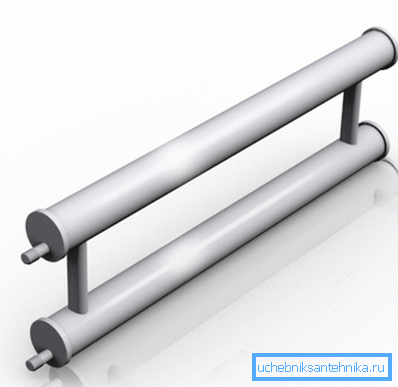

Невисока ціна робить вельми привабливим використання сталевого трубного регістра. Однак у саморобних конструкцій технічна документація зазвичай відсутня.

Як виконати розрахунок в цьому випадку?

1. Тепловіддача однієї горизонтальної труби у ВАТ розраховується як Q = 3,1415 * Dн * L * 11,63 * Dt. У ній Dн - зовнішній діаметр труби (в метрах); L - її довжина в метрах, Dt - дельта температур між повітрям і теплоносієм.
2. Тепловіддача розташованих над цією трубою інших секцій регістра розраховується аналогічно, але з використанням додаткового коефіцієнта 0,9.

Так, при зовнішньому діаметрі 208 мм, довжиною 3 метри і дельті температур в 70 С потужність двохсекційного регістра буде рівною (3,1415 * 0,208 * 3 * 11,63 * 70) + (3,1415 * 0,208 * 3 * 11,63 * 70) * 0,9 = 1596 + 1436 = 3032 Вт.

висновок

Повторимося: нами наведені найпростіші схеми приблизних розрахунків, непридатні для професійного використання, але дають досить точні результати. Як завжди, прикріплене відео запропонує читачеві додаткові матеріали. Успіхів!
