Розрахунок потужності радіатора по площі, обсягу і ступеня

Як розрахувати потужність радіатора опалення для приміщення з відомими параметрами? Чи завжди заявлена ​​виробником потужність опалювального приладу відповідає реальній? Чи можуть якісь фактори вплинути на ефективність роботи приладів? Давайте розбиратися.

Оптимальний підбір потужності батарей знизить витрати на опалення.

Потреба в теплі

Розрахунок потужності радіаторів опалення в квартирі може виконуватися:

  • У приміщеннях зі стандартною для багатоквартирних будинків висотою стель (2,5 - 2,7 м) - за площею приміщення, яке ми збираємося опалювати;
  • При більшій висоті стель - по опалювального обсягом.

Крім того: для досягнення максимальної точності результату потрібно врахувати ряд додаткових факторів. У їх число входить кількість вікон, структура скління, розташування квартири в будинку (в середині або на периферії будівлі), товщина стін і кліматична зона.

Розрахунок по площі

Найпростіша схема розрахунку за площею виглядає так:

  1. На 1 м2 площі в проект закладається 0,1 кіловат теплової потужності;
На сайтах виробників опалювального обладнання можна зустріти калькулятор розрахунку потужності радіатора опалення, використовує саме такий алгоритм.
  1. У кліматичних зонах з холодним або жарким кліматом використовується коефіцієнт поправки. Тепловтрати через огороджувальні конструкції лінійно залежать від різниці температур з вулицею.

Ось значення коефіцієнта для різних значень середньої температури найбільш холодного місяця зими:

Середня температура січня, С коефіцієнт
0 і вище 0,8
-15 1,2
-30 1,6
-40 2

Так, для квартири площею 70 м2 в Якутську (середня температура січня -38,6 С) знадобиться 70 * 100 * 2 = 14000 ват тепла.

Зима в Якутську.

Схема проста, але повністю ігнорує ряд перерахованих додаткових факторів. Вони враховані в алгоритмі розрахунку теплової потужності за обсягом.

Розрахунок за обсягом

Як порахувати потужність радіатора при відомому обсязі квартири?

  • На кубометр об'єму береться 40 ват теплової потужності;
  • Для межують з вулицею кімнат використовується коефіцієнт 1,2, для крайніх поверхів - 1,3;
  • На кожне вікно додається 100 ват;
  • Використовується вже наведений в таблиці вище регіональний коефіцієнт.

Уточнимо дані попередньої розрахункової завдання: квартира площею 70 м2 має стелі заввишки 3,2 метра і 4 вікна; вона розташована в центрі будівлі на першому поверсі.

  1. Обсяг квартири дорівнює 70 * 3,2 = 224 м3. Базова теплова потужність - 224 * 40 = 8960 ват.
  2. Перший поверх змусить нас використовувати коефіцієнт 1,3: 8960 * 1,3 = 11648 ват.
  3. Вікна збільшать і без того чималу потребу в теплі: 11648+ (5 * 100) = 12148 ват.
  4. Нарешті, підбадьорливий 60-градусний морозець січня теж внесе свої корективи: 12148 * 2 = 24296. Неважко помітити, що різниця з першої методикою розрахунку досить значна.

Розрахунок за обсягом і ступеня утеплення

Попередня схема хороша всім, крім одного: вона може бути застосована лише для стандартного, який відповідає діючим СНиП утеплення зовнішніх стін будівлі. Що робити, якщо воно істотно краще або гірше?

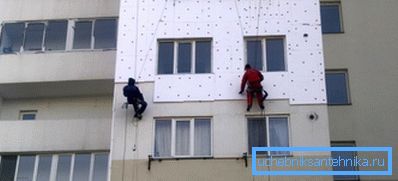

Багатоквартирні будинки все частіше забезпечуються утепленими фасадами.

В цьому випадку інструкція з розрахунку зводиться до використання формули Q = V * Dt * k / 860.

У ній:

  • V - кубатура приміщення;
  • Dt - різниця показань термометра в квартирі і на вулиці;

Зауважте: в якості вуличної температури береться середня температура самої холодної п'ятиденки.

  • k - черговий коефіцієнт, що залежить від ступеня утеплення будівлі.
опис утеплення K
Пінопласт або мінерально-ватна шуба, енергозберігаючі склопакети 0,6-0,9
Цегляні або кам'яні стіни товщиною від 50 мм, однокамерні склопакети 1-1,9
Тонка стінна кладка (в цеглу), одинарне скління 2-2,9
Відсутність утеплення (промислові будівлі) 3-4

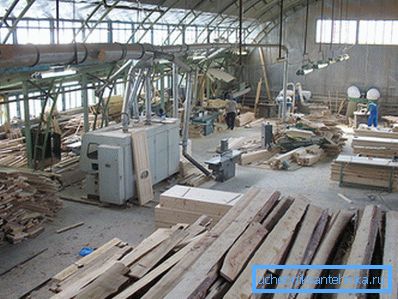

У промислових умовах утеплення рідко приділяють серйозну увагу.

Давайте ще раз своїми руками обчислимо потреба в теплі для нашої квартири в Якутську, використавши нові ввідні:

  • Середній мінімум січня - -41,5 С;
  • Будинок утеплений зовні і забезпечений потрійними склопакетами (k = 0,8). Всі нові будинки в Якутії відповідають цьому опису.

Обсяг квартири ми вирахували раніше, він дорівнює 224 м3. Dt при температурі в приміщенні +22 С прийме значення 22 - (-41,5) = 63,5 С.

Згідно з наведеною нами формулою, Q = 224 * 63,5 * 0,8 / 860 = 13,2 КВт.

потужність приладу

Як розрахувати потужність сталевого радіатора опалення або алюмінієвої секційної батареї?

  • Для конвекторів, панельних радіаторів та інших цілісних виробів складної форми можна лише покластися на документацію виробника. Характеристики приладів завжди присутні як мінімум на його офіційному сайті.

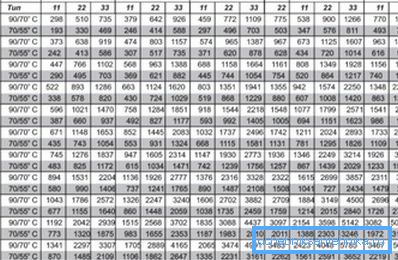

Таблиця розрахунку потужності сталевих радіаторів опалення Kermi в залежності від їх лінійних розмірів.
  • Для секційних приладів, крім тих же даних, можна орієнтуватися на наступні значення:
матеріал радіатора Тепловий потік, Вт / секція
чавун 160
Біметал (сталь + алюміній) 180
алюміній 200

Розрахунок потужності сталевих радіаторів опалення із сталевих труб (горизонтальних регістрів) може бути виконаний за наступним алгоритмом:

  1. Тепловіддача першої секції (нижньої труби) у ВАТ дорівнює D * L * Dt * 36,5, де D -зовнішній діаметр секції, L - її довжина, а Dt - дельта температур між поверхнею приладу і повітрям в кімнаті.

Увага: всі величини вводяться в одиницях СІ; зокрема, діаметр перекладається в метри.

  1. Тепловіддача наступних секцій розраховується з коефіцієнтом 0,9, оскільки вони знаходяться в теплому висхідному потоці повітря.

Так, для чотирьохсекційного приладу з діаметром секції 108 мм і довжиною 4 метри при +20 в приміщенні і +80 на поверхні регістра тепловіддача буде рівною 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (з округленням) ват.

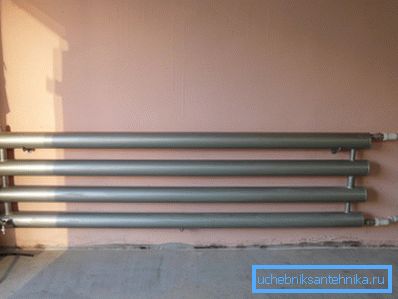

На фото - чотирьохсекційний опалювальний регістр.

Цікаво: при однакових габаритних розмірах сталевий регістр віддає набагато менше тепла, ніж алюмінієвий або біметалічний радіатор. У цих приладах приваблива насамперед невисока ціна: як матеріал для їх виготовлення використовуються недорогі ВГП труби.

обмежуючі фактори

У ряді випадків реальна потужність опалювальних приладів виявляється помітно менше паспортної.

Що може стати причиною зменшення ефективності?

  • Зменшення різниці температур з повітрям. Виробники вказують характеристики приладів для Dt = 70 С; при охолодженні теплоносія або нагріванні повітря в кімнаті ефективна потужність буде зменшаться.
  • Помилка у виборі схеми підключення. При невеликій (до 10 секцій) довжині приладу варто віддати перевагу бокове підключення; при більшій кількості секцій - діагональне або знизу вниз.
  • обмеження конвекції. Різноманітні екрани, ніші і короба здатні зменшити тепловіддачу на 15 - 30%.
Декоративні екрани перешкоджають природної конвекції теплого повітря.

висновок

Сподіваємося, що наведені схеми розрахунків допоможуть читачеві спроектувати ефективне опалення для власної квартири. Додаткову тематичну інформацію можна знайти в відео в цій статті. Успіхів!
