Розрахунок радіаторів опалення на квадратний метр: варіанти

Ця стаття про те, на скільки квадратів розрахована одна секція радіатора. Ми з'ясуємо, як розрахувати кількість секцій при відомій площі приміщення, і дізнаємося, які додаткові чинники впливають на потребу будинку або квартири в теплі.

Таблиця залежності потужності від площі.

Простий розрахунок за площею

Варіант 1

У першому наближенні кількість радіаторів на квадратний метр можна підрахувати за найпростішою схемою: одна секція опалює 2 м2 житлового приміщення. Стало бути, для кімнати площею 20 м2 досить батареї в десять секцій.

Інструкція гранично проста, доступна і дає вкрай неточний результат. Причини?

Будь ласка:

  • Згідно з радянськими СНиП для помірної кліматичної зони потужність радіатора на квадратний метр повинна бути дорівнює 100 ватам. Дозвольте запитати, шановний читачу: для якої частини Росії характерний помірний клімат? Явно не для всієї, чи не так?

Довідка: витрата тепла через огороджувальні конструкції при однаковій структурі утеплення пропорційний різниці температур з вулицею. При +20 в приміщенні потреба в теплі для вуличної температури в 0 і в -40 буде відрізнятися рівно втричі.

  • Наведена схема розрахунку на увазі, що секція радіатора віддає 200 ват тепла. Тим часом така тепловіддача характерна лише для алюмінієвих і біметалічних батарей опалення при температурі теплоносія в 90 градусів. Погодьтеся, що то, скільки квадратів опалює одна секція алюмінієвого радіатора в ідеальних умовах, буде досить сміливим поширити на всі види опалювальних приладів.

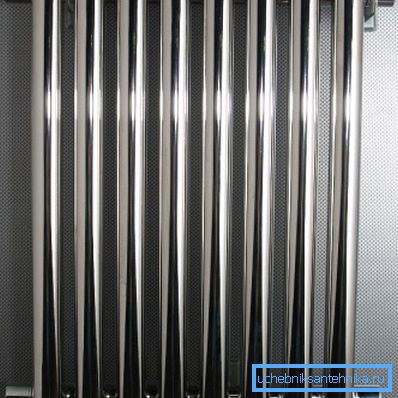

Секційний сталевий радіатор програє алюмінієвому по тепловіддачі вдвічі.

Варіант 2

Більш точний результат ми отримаємо, якщо розіб'ємо обчислення на два етапи:

  1. Спочатку обчислимо потреба в теплі для приміщення з урахуванням кліматичної зони;
  2. Потім знайдемо необхідну кількість секцій опалювальних приладів з урахуванням їх реальної тепловіддачі.

Потреба в теплі на квадратний метр для різних кліматичних зон така:

регіон Потреба в теплі, вати / м2
Краснодарський край 70
Московська область 120
Новосибірська область 150
Хабарівський край 160
Чукотка, Якутія 200

А ось усереднені значення тепловіддачі різних опалювальних приладів для температури теплоносія +90 і кімнатної температури +20:

Тип радіатора Тепловий потік, ват / секція
алюмінієвий 200
біметалічний 180
чавунний 160
сталевий 120

Уточнимо: розрахунок сталевих радіаторів опалення по квадратурі приміщення з використанням наведеної номінальної потужності дасть хоч трохи точний результат тільки для трубчастих секційних приладів. У разі панельних радіаторів і конвекторів опалення можна орієнтуватися виключно на їх паспортні характеристики.

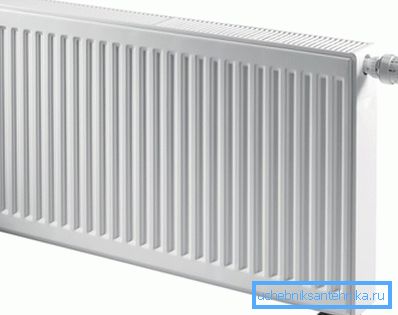

При оцінці потужності панельного радіатора доведеться покластися на технічну документацію.

Давайте як приклад своїми руками виконаємо розрахунок сталевих радіаторів опалення на квадратний метр і на всю площу приміщення для 20-метрової кімнати в Якутську.

  • Одна секція трубчастої батареї здатна опалювати 120/200 = 0,6 м2 приміщення.
  • Загальна потреба в теплі для кімнати складе 20 * 200 = 4000 ват, що відповідає 4000/120 = 33 (з округленням) секціях.

Розрахунок за обсягом

У деяких випадках питання про те, яка кількість секцій радіатора на квадратний метр необхідно для опалення, повністю позбавлений сенсу.

Коли саме?

  1. При нестандартної висоті стель. Опаленню належить прогріти весь обсяг житлового приміщення; погодьтеся, що цей обсяг буде помітно відрізнятися при висоті стель в 2,5 і в 4,5 метра.

    Чим вище стеля, тим більше витрати на опалення.

  2. При якості утеплення, помітно відрізняється від рекомендованого вітчизняними будівельними нормами. Значення в 100 ват / м2 було актуально для типових проектів будинків радянської епохи; сучасні енергоефективні будівлі навіть при стандартній висоті стель вимагають не більше 60 Вт / м2.

Варіант 1

Перша схема розрахунків підходить для приміщень з нестандартною висотою стель і стандартним утепленням.

  • На кубометр об'єму приміщення береться 40 ват теплової потужності;
  • Для кутових і торцевих приміщень в багатоквартирному будинку використовується коефіцієнт 1,2, для крайніх поверхів - 1,3, для окремо стоячих приватних будинків - 1,5;
  • Вікно додає до втрат тепла 100 ват, що ведуть на вулицю двері - 200;

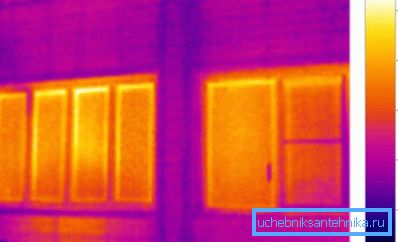

Тепловізор дозволяє оцінити втрати тепла через вікна.
  • Вводиться регіональний коефіцієнт (0,7 - 2,0 залежно від кліматичної зони).

Давайте ще раз обчислимо потреба в теплі нашої кімнати в Якутську, уточнивши, що висота стелі в ній становить 3,2 метра, кімната розташована на першому поверсі і має два вікна.

  1. Обсяг при площі 20 м2 складе 20 * 3,2 = 64 м3.
  2. Множимо обсяг на базові 40 ват / м3: 64 * 40 = 2560.
  3. Перший поверх збільшує втрати тепла через перекриття: 2560 * 1,3 = 3328.
  4. Два вікна додають до цього значення 200 ват. 3328 + 200 = 3528.
  5. Клімат Якутська (середня температура січня -38С) змушує використовувати максимальне значення регіонального коефіцієнта: 3528 * 2 = 7056.

Перерахувавши цю потужність в кількість секцій алюмінієвих батарей, ми прийдемо в стан легкої паніки: для опалення необхідно 35 секцій! І це в ідеальних умовах.

Варіант 2

На практиці, якщо теплову потужність розрахувати по квадратурі - радіаторів опалення виявиться занадто багато для площі кімнати. Справа в тому, що висока ціна енергоносіїв змушує будівельників покращувати якість теплоізоляції будівель.

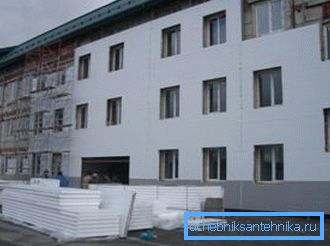

Утеплення фасаду здатне скоротити втрати тепла вдвічі.

Для приміщень з довільною висотою стель і нестандартним утепленням використовується наступна формула розрахунку теплової потужності:

Q = V * Dt * k / 860.

У ній:

  • Q - потужність в кіловатах;
  • V - об'єм в кубометрах;
  • Dt - розрахункова різниця температур з вулицею (дельта між санітарною нормою температури в приміщенні і середнім мінімумом зими);
  • k - коефіцієнт ступеня утеплення.

Значення k беруться рівними:

  • Для будівель з потрійним енергозберігаючим склом і зовнішньої пенопластовой або мінераловатної шубою - 0,6-0,9;
  • Для цегляних додому з товщиною стін 500 мм і подвійним склінням - 1-1,9;
  • Для цегляних будівель з товщиною стін 250 мм і склінням в одну нитку - 2-2,9;
  • Для неутеплених будівель - 3-4.

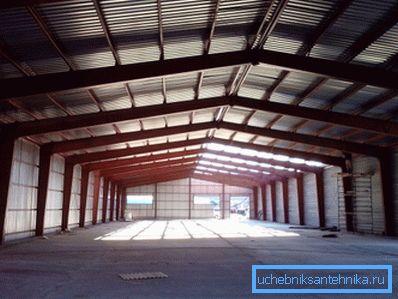

Прикладом споруди з останньої категорії може послужити холодний склад на фото.

Для наших умов:

  1. Обсяг кімнати нами вже обчислений і дорівнює 64 м3;
  2. Dt = 22 - (-41,5) = 63,5 С;
  3. Коефіцієнт утеплення для всіх нових будинків, що будуються в умовах Крайньої Півночі, можна сміливо брати рівним 0,6 - 0,8.
  4. Розрахунок набуває вигляду Q = 64 * 63,5 * 0,6 / 860 = 2,84 КВт.

висновок

Яка зі схем розрахунків здасться читачеві найбільш придатною для його умов - вирішувати йому. Додаткову тематичну інформацію можна отримати, переглянувши прикріплене відео в цій статті. Успіхів!
