Розрахунок радіаторів опалення по площі і об'єму приміщення

Розрахунок радіаторів опалення при будівництві приватного будинку або капітальному ремонті міської квартири, процедура обов'язкова. В даному випадку не грає великої ролі, які саме опалювальні прилади використовуються. Чавун, сталь, алюміній або біметал, всі ці агрегати мають свою проектну потужність, на яку і спираються при обчисленнях. Калькулятор розрахунку радіаторів опалення річ відмінна, але що робити, якщо його не виявилося поруч? На це питання ми і постараємося відповісти.

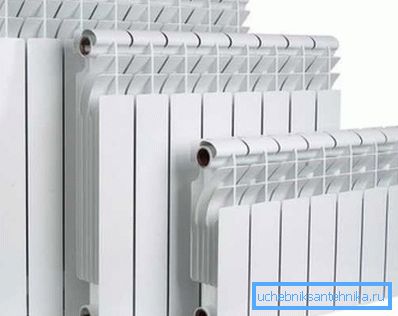

Фото сучасних радіаторів.

Важливо: роблячи подібні обчислення, інженери-проектувальники використовують більше десятка різного роду приписів і визначень. Але основним зводом нормативних актів вважається СНиП 41-01-2003. Саме на нього спираються контролюючі органи в процесі приймання об'єкта.

Нормативи.

Як отримати орієнтовні дані

Далеко не завжди потрібен точний розрахунок кількості радіаторів опалення. Роблячи капітальний ремонт у міській квартирі, вам буде цілком достатньо орієнтовних даних, які можна отримати за пару хвилин спираючись на стандартні усереднені показники.

Розрахунок розміру батареї по площі кімнати

Даний спосіб вважається найбільш простим і відмінно підходить для власників квартир в стандартних міських висотках. У багатоповерхових будинках суттєво вплинути на більшість параметрів приміщення в принципі не реально, тому часто немає сенсу заглиблюватися в нетрі складних теплотехнічних обчислень.

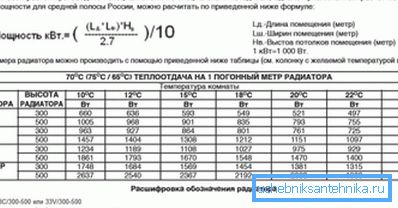

Варіант приблизного розрахунку.

Відповідно до затверджених СНиП, для того щоб обігріти 1м? квартири жителю центральній частині нашої великої батьківщини необхідно 100 Вт. Це значення прийнято в якості середнього для квартир мають стандартне утеплення і стелі не вище 3 м. При тих же умовах на півночі вже знадобиться 150 - 200 Вт. У південних районах, як правило, орієнтуються на 60 Вт.

Інструкція до будь-якої батареї містить дані по її потужності. Вам залишається тільки помножити квадратуру кімнати на 100 Вт і розділити на паспортну потужність однієї секції обраного вами радіатора.

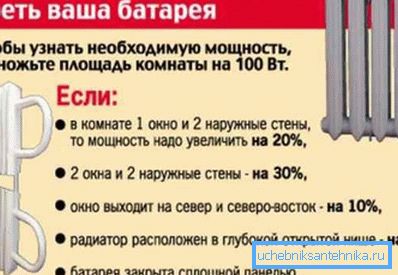

Приблизні допуски.

Важливо: згідно із затвердженими правилами, в документації на батарею вказується потужність, яку видасть секція при температурі теплоносія 70 ° С. Якщо температура в системі буде нижче, пропорційно знизиться тепловіддача і потрібно буде ставити більше секцій. В такому випадку зручно використовувати калькулятор розрахунку кількості радіаторів опалення, там можна задати реальну температуру.

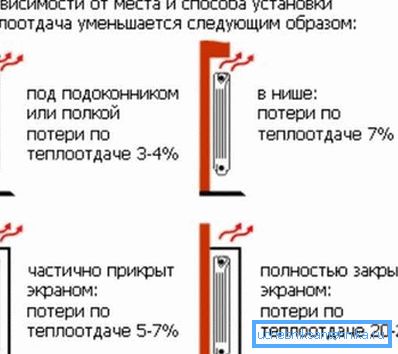

Тепловтрати в залежності від розташування батареї.

Як ми вже говорили, цей спосіб розрахунку приблизний, такі тонкощі як наявність балкона, кількість і розмір вікон в кімнаті, а також ряд інших поправок чітко не враховується. Щоб компенсувати всі ці види тепловтрат, прийнято збільшувати кінцеву цифру на 20%. Якщо розрахунок ведеться для кухні, то тут можна залишити все як є, без урахування тепловтрат. Так як на кухні є додаткові джерела тепла.

Залежність кількості секцій від обсягу приміщення

Даний спосіб воліють використовувати власники квартир з вільним плануванням і високими стелями. Ще він добре підходить, коли потрібно порахувати розмір батареї в приватному котеджі або приміщенні з двома і більше рівнями.

Розрахунок необхідної кількості радіаторів опалення тут грунтується на обсязі приміщення. Тобто спочатку вам потрібно порахувати кількість кубічних метрів, перемноживши довжину, на ширину і на висоту.

Формула зразкового розрахунку.

Як і в першому випадку, за основу беруться всі ці дані. Прийнято вважати, що для центру Росії на обігрів 1м? в панельному будинку зі стандартним утепленням потрібно 41 Вт енергії. Для цегляних стін з товщиною в 2 і більше цегли, а також для приватних будинків з посиленим утепленням необхідно 34 Вт. Знаючи обсяг приміщення і потужність 1 секції, неважко порахувати кількість секцій.

Наприклад, обсяг кухні в цегляному будинку старої споруди три на чотири метри з висотою стелі 4 метри буде 48м? (3х4х4 = 48). Відповідно для її обігріву необхідно 1,632 КВт (48х34 = 1,632). Середня потужність секції загальновідомою чавунної батареї МС-140 дорівнює 160 Вт. Тепер 1,632 КВт, ділимо на 160 Вт і отримуємо 10,2 секції.

Горизонтальне розташування секцій.

Так як ми вважали для кухні, то округлити можна в меншу сторону. Для інших приміщень прийнято округляти в більшу сторону. Плюс, для компенсації різного роду тепловтрат в рядових кімнатах кінцеве значення збільшується на 20%.

Порада: щоб не обтяжувати себе орієнтовним обчисленням кількості батарей в типових будівлях, була розроблена таблиця розрахунку радіаторів опалення. Це зручне пристосування, її часто використовують консультанти будівельних магазинів.

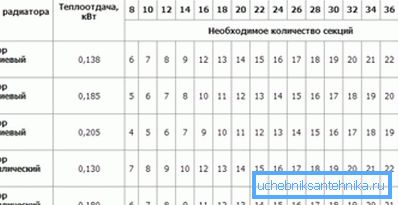

Таблиця для алюмінієвих і біметалевих секцій.

точні обчислення

Точний розрахунок опалювальних радіаторів, як правило, виконується під час будівництва приватного будинку або при капітальному ремонті сучасних квартир з вільним плануванням. Ціна на якісні біметалічні, сталеві або чавунні радіатори досить висока, тому кожна зайва секція відчутно позначається на бюджеті.

Зробити точні обчислення своїми руками не так складно, як може здатися. Сам принцип розрахунку не сильно відрізняється від попередніх варіантів, базова формула досить проста. Вся проблема в грамотному підборі ряду коефіцієнтів, кожен з яких відповідає за конкретні особливості і характеристики будівлі.

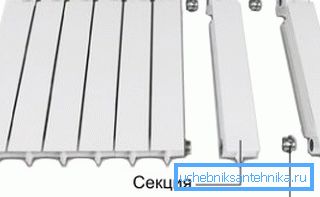

Принцип з'єднання секцій.

КТ = NхSхК1хК2хК3хК4хК5хК6хК7

  • В даному випадку (КТ) це шукана кількість тепла необхідне для підтримки в приміщенні комфортної температури в районі 20? С;
  • (N) є величиною постійною і характеризує табличное кількість тепла на квадратний метр. Це, то саме значення, яке ми застосовували при орієнтовному обчисленні з опорою на квадратуру. 100 Вт для центру Росії, 150 - 200 Вт для Півночі і 60 Вт для Півдня;
  • (S) в нашій формулі є площею того приміщення для якого ведеться розрахунок опалення;

Далі йде ряд підвищувальних і понижувальних коефіцієнтів, які власне і відповідають за основні характеристики будівлі.

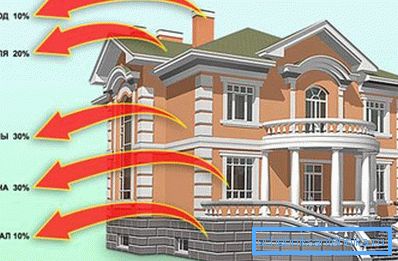

Середні тепловтрати в будинку.
  • К1 відповідає за рівень і якість скління будівлі:
  • Старі дерев'яні рами з двома стеклами матимуть коефіцієнт 1,27;
  • Сучасний пластик з подвійним склопакетом умовно береться за одиницю;
  • Посилені рами з потрійним склопакетом враховуються як 0,85;
  • К2 відповідає за якість теплоізоляції зовнішніх стін:
    • Старі залізобетонні панелі, обкладені плиткою, мають коефіцієнт 1,27;
    • Кладка в дві цеглини або панелі, які мають додаткове зовнішнє утеплення беруться за одиницю;
    • Сучасні будівельні матеріали типу пінно і газобетону, а також сайдинг з утепленням мінеральною ватою або пінопластом мають значення 0,85.

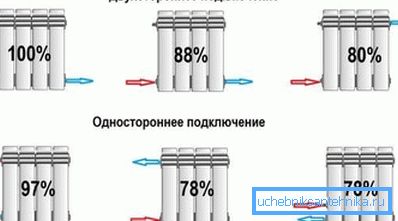

    • Тепловтрати в залежності від виду підключення батареї.
      • К3 відповідає за найбільш холодну тиждень в році, точніше за середню температуру на протязі 7 днів в самий пік зимових морозів. Тут відштовхуємося від -10? С.

      Далі, при кожному зниженні температури на -5? С, до коефіцієнта додається 0,2:

      • Так при -10? С береться значення 0,7;
      • При -15? С береться значення 0,9;
      • При -20? С береться значення 1,1;
      • При -25? С береться значення 1,3;
      • При -30? С береться значення 1,5 і так далі;
      • К4 характеризує процентне співвідношення квадратури статі до площі скління вікон.

      Тут також існує певна закономірність при підвищенні площі на 10%, коефіцієнт збільшується на 0,1:

      • Для 10% значення дорівнює 0,8;
      • Для 20% значення дорівнює 0,9;
      • Для 30% значення дорівнює 1;
      • Для 40% значення дорівнює 1,1;
      • Для 50% значення дорівнює 1,2 і так далі;

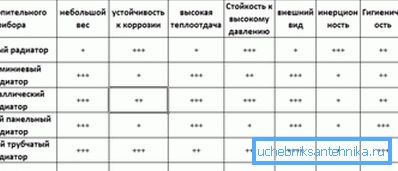

      Порівняння радіаторів.
      • К5 характеризує приміщення, розташоване на наступному, верхньому поверсі:
      • Тут за одиницю прийнято брати неопалювальний горище;
      • Для теплого горища це значення дорівнюватиме 0,9;
      • Якщо зверху розташована житлова квартира, то коефіцієнт буде дорівнювати 0,8;
    • К6 відповідає за число стін виходять безпосередньо на вулицю:
      • Для 1 стіни він буде дорівнює 1,1;
      • Для 2 стін він буде дорівнює 1,2;
      • Для 3 стін він буде дорівнює 1,3;
      • Якщо все стіни виходять на вулицю, то коефіцієнт дорівнює 1,4;
      • К7 відповідає за висоту стелі.
      • Тут крок йде в бік збільшення, на кожні півметра значення збільшується на 0,05:

        • Висота стелі в 2,5 вважається еталоном і береться за одиницю;
        • Триметровий стеля буде мати коефіцієнт 1,05;
        • Три з половиною метра 1,1 і т.д.

        Коли ви визначилися з коефіцієнтами, провели розрахунок і в підсумку отримали кількість тепла, його, як і в попередніх випадках, потрібно буде розділити на теплову потужність 1 секції.

        Сучасний сталевий радіатор.

        На відео в цій статті показані приклади розрахунків.

        висновок

        Безумовно, розрахунок радіаторів опалення за допомогою програми калькулятора незрівнянно зручніше і швидше. Але як бачите, навіть при відсутності такого помічника, цілком реально виконати точний розрахунок своїми руками.

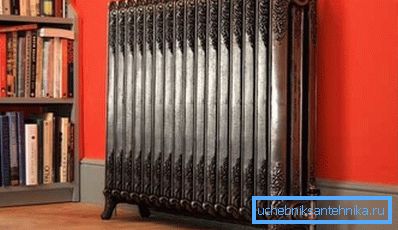

        Підлоговий чавунний радіатор.
