Розрахунок радіаторів опалення: потреба в тепловій енергії і

Тема цієї статті - розрахунок радіаторів опалення в квартирі або приватному будинку. Нам належить дізнатися, як розраховується потреба приміщення в теплі і на яку теплову потужність секції приладів опалення варто орієнтуватися.

Потреба в тепловій енергії

Зі зрозумілих причин розрахунок кількості радіаторів опалення починається з оцінки потреби в теплі. Будівельниками зазвичай використовуються досить складні схеми, що враховують тепловий опір стін, температуру найбільш холодної п'ятиденки і масу інших чинників. Ми, однак, не станемо лізти в нетрі складних формул і познайомимося з парою максимально простих у застосуванні способів.

Оцінка за площею

Простий розрахунок за площею дасть достовірний результат в тому випадку, якщо мова йде про квартиру в багатоквартирному будинку радянської споруди де-небудь в середній смузі Росії. Для приватного будинку він не підходить вже через істотне розкиду висоти стель: зміна цього параметра впливає на обсяг повітря, який належить нагрівати системі опалення, і на площу стін, через які будинок втрачає теплову енергію.

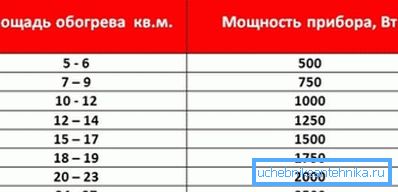

Розрахунок теплової потужності радіаторів опалення виконується простим поділом площі опалювального приміщення на 10: один кіловат тепла дозволяє обігрівати площу в 10 квадратних метрів.

Давайте як приклад оцінимо потреба в теплі двокімнатної квартири площею 59 квадратних метрів.

Опалювальні приміщення - 20-метровий зал, 18-метрова спальня і 8-метрова кухня.

1. Сумарна теплова потужність опалювальних приладів повинна, очевидно, складати 59/10 = 5,9 КВт.
2. Ця потужність повинна бути поділена між кімнатами в пропорції 20: 18: 8. Чому не використовувати простий розрахунок опалювальних радіаторів по площі кожної кімнати? Та тому, що батареям належить опалювати не тільки ці кімнати, але і санвузол, і передпокій, позбавлені опалювальних приладів. Рішення нескладного рівняння дасть нам значення потужності радіаторів в 2,5 КВт, 2,4 КВт і 1 КВт відповідно.

Нюанс: оскільки в кухні достатньо власних джерел тепла (як мінімум - плита і теплообмінник холодильника), для неї теплова потужність опалення зазвичай береться трохи меншою, ніж для кімнат - 0,6-0,8 КВт / 10 м2.

Оцінка за обсягом

Кілька більш складний розрахунок потужності радіаторів опалення за обсягом приміщення.

Крім власне кубатури повітря, в цій схемі розрахунку враховується ряд додаткових параметрів:

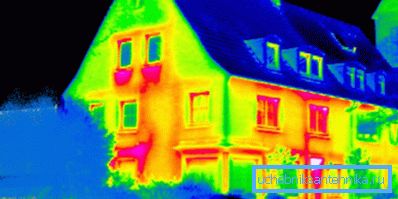

• Наявність дверей і вікон. Як правило, через них втрачається більше тепла, ніж через глуху стіну.

• Тип приміщення (квартира в багатоквартирному будинку або приватний будинок). У другому випадку опалювальне приміщення має велику площу загальних з вулицею огороджувальних конструкцій, що збільшує втрати тепла через них.
• У разі квартири - її розташування в будинку. Кутова квартира знову-таки має як мінімум дві загальних стіни з вулицею.
• Нарешті, формула розрахунку враховує кліматичні особливості регіонів країни. Очевидно, що в Якутську потреба в теплі буде більше, ніж в Сочі.

Так яким чином можна розрахувати потужність опалення по кубатурі?

1. За базове значення приймаються 40 ват на кубометр об'єму опалювального приміщення.
2. Для кутових квартир в багатоквартирному будинку використовуються коефіцієнти 1,2 - 1,3 (в залежності від площі загальних з вулицею стін). Для приватного будинку коефіцієнт береться рівним 1,5: як ми пам'ятаємо, він буде втрачати тепло через всі стіни, підлогу і дах.

1. До результату множення додаються 100 ват на кожне вікно і 200 - на кожну провідну на вулицю двері.
2. Отримане значення множиться на регіональний коефіцієнт:

Давайте виконаємо розрахунок тепловіддачі батарей опалення - радіатора, конвектора, регістра або будь-якого іншого типу опалювальних приладів - для наступних умов:

• Опалювальне приміщення являє собою окремий будинок в Верхоянську (середня температура січня - -45,4С, мінімальна - -67,6С) розмірами 12х6 метрів з стелями висотою 3,2 метра.

• У будинку два двері і чотири вікна.

Приступимо.

1. Опалювальний об'єм буде рівним 12 * 6 * 3,2 = 230 м3 (з округленням).
2. Базове значення теплової потужності - 40 * 230 = 9200 ват.
3. Оскільки мова йде про приватний будинок, витік тепла через огороджувальні конструкції змусить нас помножити результат на 1,5. 9200 * 1,5 = 13800 Вт.
4. Вікна та двері погіршать ситуацію: 13800+ (4 * 100) + (2 * 200) = 14600.
5. Нарешті, кліматична зона теж внесе свої корективи: 14600 * 2 = 29200 Вт.

Цікаво: типовий онлайн-калькулятор розрахунку радіаторів опалення не дозволяє вказати мінімум вуличної температури нижче -30 - 35С. Відповідно, він оцінює потребу нашого будови в теплової потужності приблизно в половину отриманого нами результату.

радіатори

види

Для початку давайте познайомимося з типами застосовуються в системах опалення радіаторів і їх ключовими особливостями.

• Алюмінієві батареї - найбільш популярне рішення для автономних опалювальних систем. Їх головна перевага - досить скромна ціна (від 250 рублів за секцію); до недоліків можна досить умовно віднести невисоку теплоємність і помірну стійкість до внутрішнього тиску (до 10-16 атмосфер).

Нюанс: алюміній утворює з міддю гальванічну пару. Алюмінієві радіатори не можна використовувати в одному контурі з мідними трубами: виникає між металами слабкий струм сприяє їх прискореної корозії.

• Чавун мало відрізняється від алюмінію стійкістю до гідравлічного тиску (ті ж 10-16 атмосфер); зате він володіє куди більшу теплоємність. Теплова інерційність системи опалення дуже до речі при її роботі від твердопаливного котла з періодичними розпалювання.
• Визначальне властивість сталевих батарей - найвища міцність. Вона дозволяє використовувати ці опалювальні прилади в будь-яких системах центрального опалення: скачки температури і тиску абсолютно безпечні для суцільнозварний конструкції.

До недоліків сталевого радіатора варто віднести помірну теплопровідність матеріалу, яка робить практично безглуздим його ребра: кінці ребер завжди будуть набагато холодніше теплоносія.

• Біметалічні радіатори повністю вирішують цю проблему. Сталевий сердечник секції забезпечує її міцність на розрив, а алюмінієва оболонка - велику площу оребрения з високою теплопровідністю. Цей тип батарей - хіт останніх років у власників квартир з центральним опаленням.

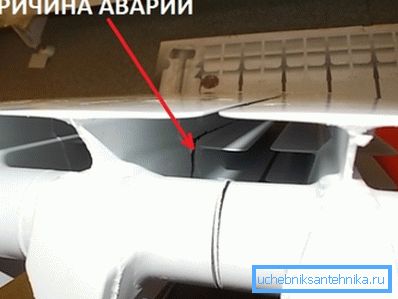

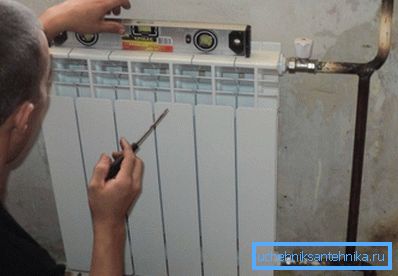

Нюанс: при монтажі системи центрального опалення своїми руками в комплекті з біметалічними радіаторами варто віддати перевагу НЕ металлополімерниє або пластикові, а сталеві труби. З чим пов'язана інструкція - зрозуміти неважко: який сенс монтувати батареї, здатні витримати стрибок тиску аж до 50 кгс / см2, якщо підводка порветься вже при 15?

Типові значення тепловіддачі

Після того, як виконано розрахунок потужності радіатора опалення для конкретного приміщення, нам належить розрахувати кількість секцій в ньому. Очевидно, що для цього потрібно знати головний параметр - тепловіддачу однієї секції.

Точні значення завжди можна виявити в супровідній документації до опалювального приладу або на сайті виробника.

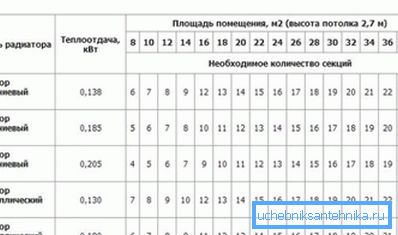

Типові - для більшості представленої на ринку продукції такі:

• Чавунна секція стандартного розміру (з міжосьовим відстанню по ніпелів в 500 мм) здатна віддати близько 160 ват тепла.
• Розрахунок біметалевих радіаторів опалення можна виконати, відштовхуючись від тепловіддачі секції в 180 ват.
• Розрахунок алюмінієвих радіаторів опалення зазвичай виконується, виходячи з значення в 200 ват на секцію.

Таким чином, для нашого будинку в Верхоянську знадобиться 29200/200 = 146 алюмінієвих секцій.

Як завжди, є ряд нюансів.

1. Виробники вказують значення теплового потоку при температурі теплоносія, рівній 90С. Реальні значення зазвичай нижче.

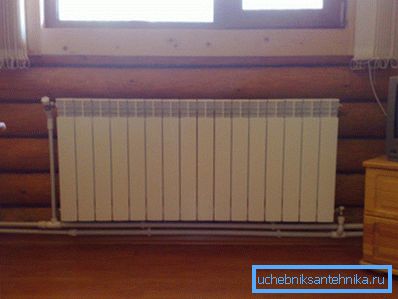

2. При односторонньому підключенні довгого секційного опалювального приладу останні секції завжди будуть холодніше перших. Радіатор в 10 і більше секцій краще підключати з двох сторін; тим самим ми забезпечимо проток теплоносія по всій довжині колекторів. Крім того, в цьому випадку батарея не потребуватиме промиванні.

1. Розрахунок сталевих радіаторів опалення проблематичний просто-напросто через те, що у них немає секцій, а розміри різняться від моделі до моделі. За інформацією про теплової потужності приладу доведеться лізти на сайт виробника.

висновок

Сподіваємося, що запропоновані методики розрахунку допоможуть читачеві в проектуванні опалювальної системи для власного житла.

Прикріплене відео, як завжди, містить додаткову інформацію. Успіхів!
