Розрахунок радіаторів опалення приватного будинку: якими

Утеплення і обігрів власного житла завжди має одне з першорядних значень в житті людини, особливо, якщо він живе в холодних регіонах, тому, можна використовувати калькулятор розрахунку радіаторів опалення приватного будинку або ж зробити такі обчислення самостійно, що буде більш точно.

Але буде мало підрахувати, скільки вам необхідно секцій для тієї або іншої кімнати, вам також доведеться подбати про максимальну тепловіддачі приладів, що пов'язано з їх підключенням і видом контура, а також про правильне розташування приладів, що теж має велике значення для створення мікроклімату.

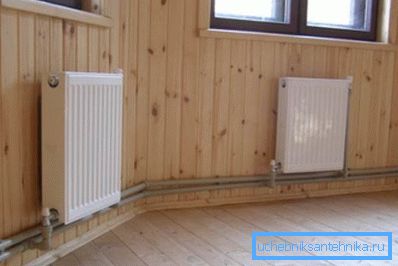

Радіаторний контур в приміщенні

Звичайно, вимог багато, але всі вони не так вже й складні, як це може здатися на перший погляд, про що ми зараз вам і розповімо, а ще продемонструємо по темі відео в цій статті.

Як обчислити потужність радіаторів

Існують досить складні розрахунки, які застосовуються при проектуванні житлових і громадських будівель, де враховується дуже багато різних нюансів, які, мабуть, можуть бути відомі одним тільки проектувальникам.

Ми пропонуємо вам більш простий шлях обчислення, при якому можливі невеликі похибки, але, тим не менш, це т метод діє і нікого ще не підводив.

Якими бувають радіатори

біметалічні радіатори
  • Біметалічні радіатори опалення на сьогоднішній день можна назвати самими затребуваними не тільки для автономних, але і для централізованих систем - незважаючи на те, що їх ціна вище, ніж у чавунних, мешканці їх монтують замість чавуну в своїх квартирах в приватному порядку. Така популярність не марна - прилад зроблений з двох металів - з внутрішньої сторони там сталь, яка дозволяє витримувати практично будь-який тиск, можливе в системі опалення навіть в багатоповерхових будівлях, а зверху там алюміній, який має дуже високу теплопровідність. Як правило, такі батареї випускаються секційного типу, і величина одного приладу буде залежати від потужності, необхідної для опалення певного приміщення.
Виробник маркування Відстань між осями Параметри В / Ш / Г (мм) Робочий тиск максимум (бар) Теплова потужність секції (Вт) Обсяг секції (л) Маса, кг) Макс. ? C Термін гарантії
Global STYLE 350 350 425/80/80 35 125 0,16 1,56 110 10
STYLE 500 500 575/80/80 35 168 0,2 1,97 110 10
STYLE PLUS 350 350 425/80/95 35 140 0,17 1,5 110 10
STYLE PLUS 500 500 575/80/95 35 185 0,19 1,94 110 10
Tenrad TENRAD 350 350 400/80/77 24 120 0,22 1,22 120 10
TENRAD 500 500 550/80/77 24 161 0,15 1,45 120 10
Алтермо АЛТЕРМО ЛРБ 500 575/82/80 18 169 0,15 2,5 130 5
АЛТЕРМО РІО 500 570/82/60 18 166 0,15 2,0 130 5
Grandini GRANDINI 350 350 430/80/82 16 130 0,26 1,55 120 5
GRANDINI 500 500 530/80/80 16 167 0,38 1,85 120 5

Таблиця параметрів від деяких виробників на біметалічні радіатори

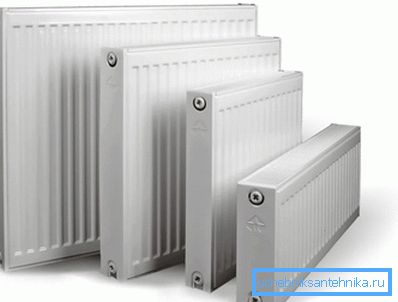

Сталеві панельні радіатори
  • Найбільш бюджетними можна назвати сталеві панельні опалювачі, де дуже висока тепловіддача, яка купується за рахунок відстані між осями і П-образними пластинами, розташованими на трубах, де циркулює теплоносій. Їх може бути по одній, по дві і по три штуки, від чого, цілком природно, збільшується потужність приладу при одному і тому ж кількості ціркуліруемой в ньому води.
  • Такі конструкції досить міцні і витримують високий тиск, але їх основна проблема полягає в схильності корозії і це, мабуть, є основною причиною, чому інструкція не рекомендує використовувати їх в централізованому опаленні - під час спуску води в ємність потрапляє кисень, що викликає реакцію і прилад іржавіє. Також сталеві радіатори використовуються, як рушникосушки, але як батареї вони виготовляються тільки за індивідуальним замовленням, так як тут потрібна оцинкована або нержавіюча сталь, а це дуже дорого.

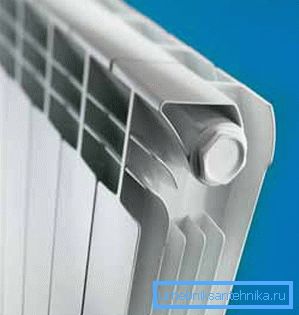

Секційний алюмінієвий радіатор
  • Найбільшою тепловіддачею володіють алюмінієві радіатори, які можуть проводитися, як секційні, так і як панельні, а робляться вони або литним, або екструзійних способом (другий спосіб трохи дешевше, але тут слабким місцем є клеєний або зварний стик). Безумовно, опалювальні прилади з такого металу дуже дорогі, але, як ви розумієте, за якість платять і, причому чималі гроші, але використовувати їх можна виключно для автономних систем. Справа в тому, що теплоносій, циркулює в таких приладах, повинен бути антифризом зі спеціальними присадками, що протистоїть корозії і утворення накипу, а це можливо тільки в автономних контурах.

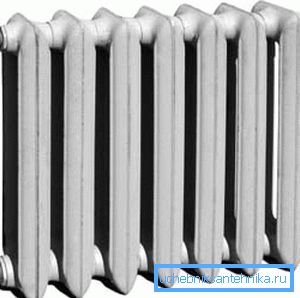

чавунний радіатор
  • Ну і, звичайно, це до болю знайомі всім чавунні батареї, як на фото вгорі, які змонтовані в переважній більшості квартир багатоповерхових будинків і встановлюються в новобудовах по сей день, причому зарекомендували вони себе дуже навіть добре. Основними недоліками таких приладів можна назвати велику ємність секцій (потрібно гріти багато води) і товсті стінки, які довго нагріваються, зате також довго і остигають. Але з такими недоліками чудово справляються централізовані системи опалення - обсяг там мало значить на загальному тлі, а ось повільне охолодження дуже зручно, так як це пов'язано з періодичними циклами циркуляції - при непрацюючій системі тепло зберігається (для автономних контурів такі радіатори в експлуатації обійдуться дорого) .

розраховуємо потужність

Примітка. Слід зазначити, що найбільш ефективне місце розміщення радіатора знаходиться під вікном. Тепле повітря від приладу, піднімаючись вгору, утворює заслін холодним потокам, які рухаються від стекол.

Найбільш ефективне місце розміщення радіатора знаходиться під вікном

Як ми вже говорили, нам не доведеться розглядати складні обчислення, так як розрахувати радіатори опалення для приватного будинку можна більш простим способом і навіть якщо це не зовсім точно, проте, це дієво і більшість сантехніків надходить саме так, не викликаючи після запуску системи в експлуатацію ніяких нарікань.

Але існує два способи розрахунків - по площі і за обсягом приміщення - перший варіант можливий лише в тому випадку, якщо висота стель не перевищує 270 см, але якщо ця цифра виявиться більше, то в таких випадках потужність вважається з норми на кубометр.

Зверніть увагу! Для Москви та Московської області на квадратний метр приміщення потрібно 100 Вт теплової енергії, а якщо обчислювати за обсягом, то на м 3 потрібно 41 Вт.

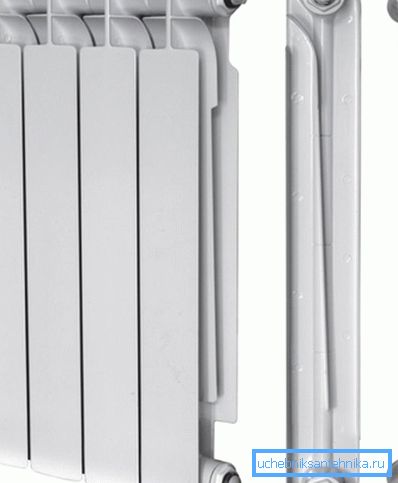

Секції можна знімати або додавати

Давай ті дізнаємося, як зробити розрахунок кількості радіаторів опалення в приватному будинку по площі (стелі не вище 270 см) і для цього ми будемо задіювати формулу Kколічество секцій = S * 100 / P, де S - це розміри нашої кімнати, а P - це теплова потужність однієї секції. Для прикладу візьмемо невелику кімнату 34м, значить, у нас S = 12м2, а за розрахункову одиницю візьмемо секцію радіатора Grandini потужністю 130 Вт.

У такому випадку, якщо у нас такі дані, то ми підставимо їх у формулу, тоді Kколічество секцій = S * 100 / P = 12 * 100/130 = 9,23. Але, як правило, округлення роблять в більшу сторону, значить, для приміщення площею 12м2 вам знадобиться радіатор з 10 секцій, якщо це Grandini 350 (для інших приладів дивіться значення потужності в таблиці).

Для тих випадків, якщо стеля, наприклад, має 3м, підходить інша формула - V * 41 / P і ми візьмемо кімнату з такою ж площею, тоді Kколічество секцій = V * 41 / P = 4 * 3 * 3 * 41/130 = 11,35 або 12 секцій аналогічного радіатора.

висновок

Слід зазначити, що ви можете зробити розрахунки своїми руками для будь-яких радіаторів, і метал тут не має значення - потужність секції або панелі в будь-якому випадку вказується заводом-виробником. Тільки панельні прилади вам потрібно розраховувати не по секціях, а по штукам, використовуючи аналогічні формули, де P дорівнюватиме потужності одного панельного обігрівача.
