Як розрахувати радіатор по площі приміщення - житлового або виробничого? У цій статті ми познайомимо читача з декількома алгоритмами різної складності і наведемо для зручності розрахунків деякі довідкові дані. Отже, в путь.

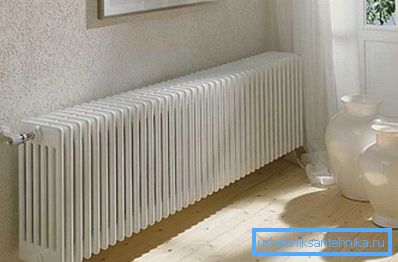

Наше завдання - навчитися розраховувати оптимальні розміри опалювального приладу.

етапи розрахунків

Власне, їх всього два.

  1. Спочатку оцінюється потреба приміщення в теплової потужності.
  2. Потім в залежності від питомого значення теплового потоку (на секцію, на опалювальний прилад і т.д.) розраховується кількість відповідних елементів контуру.

Уточнимо: в мережі можна зустріти велику кількість таблиць і калькуляторів, безпосередньо виводять кількість секцій з площі. Однак точність таких розрахунків зазвичай невелика, оскільки вони повністю ігнорують додаткові чинники, що збільшують або зменшують тепловтрати.

розрахунок потужності

схема 1

Найпростіша схема присутня в радянських СНиП півстолітньої давності: потужність радіатора опалення на приміщення підбирається з розрахунку 100 ват / 1м2.

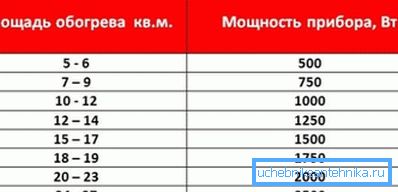

Підбір біметалевих радіаторів по площі приміщення можна виконати, керуючись цією таблицею.

Алгоритм зрозумілий, гранично простий і неточний.

Чому?

  • Реальні втрати тепла сильно розрізняються для крайніх і середніх поверхів, для кутових квартир і приміщень в центрі будівлі.
  • Вони залежать і від загальної площі вікон і дверей, а також від структури скління. Зрозуміло, що дерев'яні рами зі склом в дві нитки забезпечать значно більші тепловтрати, ніж потрійний склопакет.
  • У різних кліматичних зонах втрати тепла теж будуть відрізнятися. В -50 С квартирі явно буде потрібно більше тепла, ніж в +5.
  • Нарешті, підбір радіатора по площі приміщення змушує знехтувати висотою стель; між тим витрата тепла при стелях висотою 2,5 і 4,5 метра буде сильно відрізнятися.
Висока стеля створює відчуття простору, але помітно збільшує витрати на опалення.

схема 2

Оцінка теплової потужності і розрахунок кількості секцій радіатора за обсягом приміщення забезпечує помітно більшу точність.

Ось інструкція з підрахунку потужності:

  1. Базова кількість тепла оцінюється як 40 ват / м3.
  2. Для кутових кімнат воно збільшується в 1,2 рази, для крайніх поверхів - в 1,3, для приватних будинків - в 1,5.
  3. Вікно додає до потреби кімнати в теплі 100 ват, двері на вулицю - 200.
  4. Вводиться регіональний коефіцієнт. Він береться рівним:
регіон коефіцієнт
Чукотка, Якутія 2
Іркутська область, Хабаровський край 1,6
Підмосков'ї, Ленінградська область 1,2
Волгоград 1
Краснодарський край 0,8

Давайте як приклад своїми руками знайдемо потреба в теплі кутовий кімнати розміром 4х5х3 метри з одним вікном, розташованої в місті Анапа.

  1. Обсяг кімнати дорівнює 4 * 5 * 3 = 60 м3.
  2. Базова потреба в теплі оцінюється в 60 * 40 = 2400 пн.
  3. Оскільки кімната кутова, використовуємо коефіцієнт 1,2: 2400 * 1,2 = 2880 ват.
  4. Вікно погіршує ситуацію: 2880 + 100 = 2980.
  5. М'який клімат Анапи вносить свої корективи: 2980 * 0,8 = 2384 Вт.
На фото - зима в околицях Анапи. Її теплий клімат не передбачає великих витрат на опалення.

схема 3

Обидві попередні схеми погані тим, що ігнорують різницю між різними будівлями в плані утеплення стін. Тим часом в сучасному енергоефективний будинку з зовнішнім утепленням і в цегляному цеху з склінням в одну нитку тепловтрати будуть, м'яко кажучи, різними.

Радіатори для виробничих приміщень і будинків з нестандартним утепленням можна розрахувати за формулою Q = V * Dt * k / 860, в якій:

  • Q - потужність опалювального контуру в кіловатах.
  • V - опалювальний обсяг.
  • Dt - розрахункова дельта температур з вулицею.

Зверніть увагу: температура в приміщенні береться з санітарних норм або технологічних вимог; вулична ж оцінюється по середній температурі за найбільш холодні 5 днів зими.

  • k - коефіцієнт утеплення. Звідки брати його значення?
k опис приміщення
0,6-0,9 Зовнішнє утеплення, потрійні склопакети
1-1,9 Кладка товщиною від 50 см, подвійні склопакети
2-2,9 Кладка в цеглу, одинарне скління в дерев'яних рамах
3-3,9 неутеплені приміщення

Давайте і в цьому випадку супроводимо алгоритм розрахунку прикладом - обчислимо теплову потужність, якою повинні володіти радіатори опалення виробничого приміщення 400 кв м при висоті 5 метрів, товщині цегляних стін 25 см і одинарного скління. Така картина досить характерна для промзон.

Домовимося, що температура найбільш холодної п'ятиденки дорівнює -25 градусів за шкалою Цельсія.

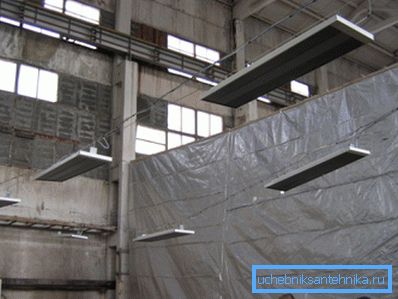

Для промислових приміщень характерні великі тепловтрати.
  1. Для виробничих цехів нижньою межею допустимої температури вважаються +15 С. Таким чином, Dt = 15 - (-25) = 40.
  2. Коефіцієнт утеплення візьмемо рівним 2,5.
  3. Обсяг приміщення дорівнює 400 * 5 = 2000 м3.
  4. Формула набуде вигляду Q = 2000 * 40 * 2,5 / 860 = 232 КВт (з округленням).

Розрахунок опалювальних приладів

У житлових приміщеннях для опалення масово застосовуються чавунні, алюмінієві і біметалічні батареї, сталеві трубчасті, панельні і пластинчасті радіатори, а також конвектори.

Як визначити теплову потужність кожного приладу?

Для панелей, конвекторів, нерозбірні трубчастих батарей і пластин можна орієнтуватися тільки на надані виробником характеристики. Вони завжди присутні в супровідній документації або на сайті виробника.

Для секційних батарей при стандартному (500 мм) вертикальному розмірі можна орієнтуватися на такі значення теплового потоку:

  • чавунна секція - 140-160 ват;
  • алюмінієва - 180-200;

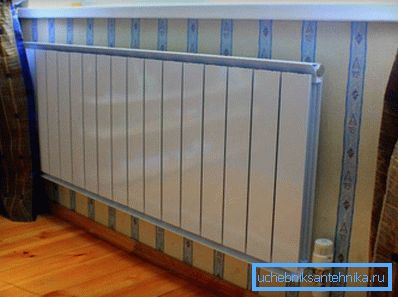

Алюмінієві батареї лідирують за питомою тепловіддачі.
  • біметалічна - 170-190.

Важливий момент: номінальна потужність вказується для 70-градусної різниці між радіатором і повітрям в кімнаті. Якщо різниця буде вдвічі менше, в стільки ж разів зменшиться і питома тепловіддача.

Так, при потребі в теплової потужності в 2,3 КВт алюмінієвий радіатор (200 Вт / секція) повинен мати 2300/200 = 12 (з округленням) секцій.

Особливий випадок

Типові радіатори опалення для виробничих приміщень - це сталеві суцільнозварні регістри. Невисока ціна матеріалу укупі з високою міцністю робить їх куди привабливіше інших рішень.

Їх потужність можна розрахувати за наступним алгоритмом:

  • Для одинарної горизонтальної труби вона дорівнює Q = 3,14хD * L * 11,63 * Dt, де D - діаметр труби в метрах, L - її довжина в метрах, Dt - дельта температур між приміщенням і теплоносієм.
  • У багатосекційні горизонтальному регістрі для розрахунку секцій починаючи з другої використовується коефіцієнт 0,9.

Так, десятиметровий односекційний регістр діаметром 250 мм при обігріві перегрітою парою (200 ° С) і при температурі в цеху в 15С віддасть 3,14 * 0,25 * 10 * 11,63 * (200-15) = 16889 ват тепла.

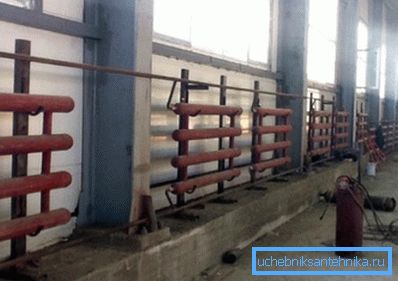

Промислове опалення. Як опалювальні прилади використовуються суцільнозварні регістри.

висновок

Як бачите, що застосовуються схеми розрахунків порівняно прості і цілком зрозумілі навіть для людини, далекої від конструювання опалювальних систем. Додаткову тематичну інформацію можна, як зазвичай, знайти в відео в цій статті. Успіхів!
