Розширювальний бачок для опалення: навіщо потрібен, як

Пряме призначення розширювального бачка - це прийом надлишків води, які утворюються в результаті нагрівання даного теплоносія. Справа в тому, що молекули води в гарячому стані трохи розширюються, а якби подібного приймального пристрою не було, то волога знайшла б найслабше місце магістралі і в цій точці утворилася б текти.

Крім того, апарат здійснює і ще одну функцію - після охолодження теплоносія, він як би «віддає» системі відсутню кількість рідини.

Цей елемент, по суті, являє собою звичайну ємність, яка встановлюється над всією лінією опалення. Але, звичайно, тут існують нюанси.Разберемся у всьому послідовно і детально.

Найпростіший варіант «розширювача» для опалення без примусової циркуляції

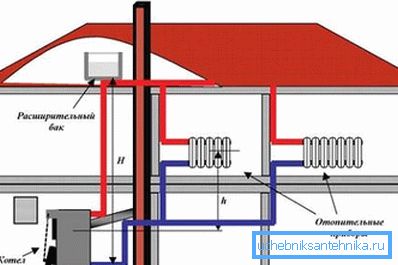

Такий обігрів зазвичай складається з трьох елементів - котла, радіаторів або ж просто труб, а також бачка. Тут не передбачено ніяких насосів - теплоносій рухається по магістралі природним чином.

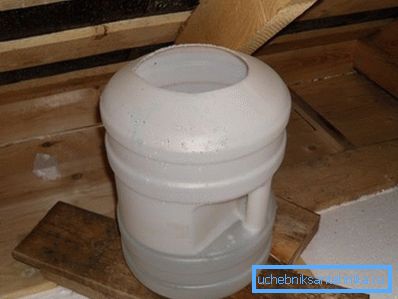

В даному випадку на горищі ставиться розширювальний бачок системи опалення відкритого типу-його зазвичай виготовляють самостійно. З чого конкретно можна зробити ємність розглянемо в таблиці нижче.

В цілому виходить, що як для кустарних конструкцій - обидва варіанти гарні, просто потрібно дивитися на те, що саме вам простіше буде дістати і змонтувати.

Зверніть увагу на два важливих моменти! По-перше, бачки, які ставляться на горищах обов'язково потрібно утеплювати, щоб вода в них не замерзла. А, по-друге, дуже важливо попередити випаровування води - тут допоможе або щільна кришка, або звичайне соняшникова олія.

В останньому випадку в ємність наливається трохи масла - воно утворює шар «плівочки» на поверхні води, і цей прошарок не дає волозі випаровуватися. Така ось хитрість.

Що ж стосується утеплення, то зробити дану операцію дуже просто - достатньо обмотати бідон старими куртками, куфайками і т.п.

В принципі такі саморобні конструкції досить практичні - як показав час, вони без особливих проблем служать не одне десятиліття.

Розберемося, як вони встановлюються.

Монтаж «кустарних» бачків

Схема роботи зазвичай така:

1. Від будь-якої точки системи піднімається вгору вертикальна труба.
2. У потрібному місці перекриття сверлится отвір для проходження труби.
3. Магістраль «пропускається» через перекриття.
4. У дні бака робиться дірочка такого ж діаметру, як і труба.

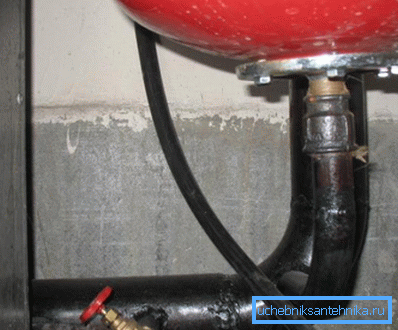

5. Труба вставляється в днище бідона і далі з'єднання герметизується. Робиться це за допомогою зварювання (якщо ємність зі сталі) або ж звичайними гайками, якщо бідон з алюмінію або пластику, наприклад. В останньому випадку на кінці магістралі потрібно нарізати трубну різьбу ручним КЛУПП.

Як бачите, нічого складного в такій роботі немає.

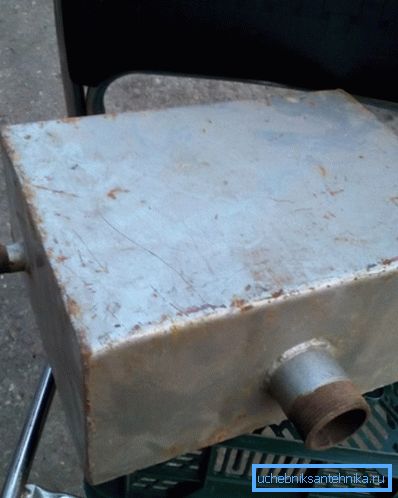

Порада: якщо ви робите сталевий розширювальний бачок системи опалення своїми руками, то постарайтеся організувати все так, щоб в ньому було якомога менше зварних швів, кутів і т.п. Справа в тому, що саме ці ділянки найбільш схильні до ризику появи протікання.

Тепер давайте поговоримо про заводських виробах із зовсім іншим принципом дії.

Розширювальні баки закритого типу

Такі ємності призначені для установки всередині приміщень. Їх можна ставити в кухнях, санвузлах, коридорах і т.п. Найголовніший нюанс, який важливо розуміти - це те, що дані вироби експлуатуються в системах з додатковими циркуляційними насосами.

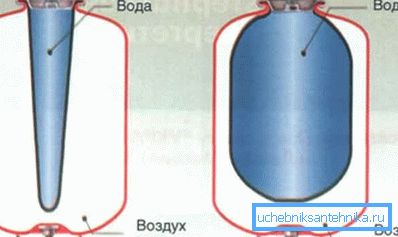

Крім того треба знати і те, то всередині закритих бачків знаходиться не суцільна пустка, а спеціальна мембрана (зазвичай вона зроблена з гуми).

Мембрана тут потрібна для двох цілей:

1. Для створення потрібного тиску, під впливом якого вода буде попадати назад в систему.
2. Для того щоб була можливість нівелювати силу гідравлічних ударів.

Якщо докладніше, то «працює» це дуже просто:

• Гумова груша служить для збору зайвої води.
• Між стінками мембрани і самого бачка закачується газ або повітря - виходить, що він створює силу тиску, яка і впливає на грушу.
• Повітря накачується через ніпель за допомогою звичайного велосипедного або машинного насоса.
• Мембрана досить гнучка і під час «заходу» води розтягується поступово. Це дозволяє приймати гідроудари, а не направляти їх на стінки металу.

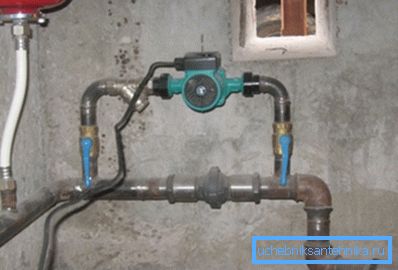

• Самі ж гідравлічні навантаження, перепади виникають досить часто в тих системах, в яких працюють насоси - саме ці прилади і є джерелами, причиною ударів, так як мають властивість включатися і змінювати потужність потоку води.

Що ж стосується самого бачка, то інструкція його виготовлення на заводі така, що він зазвичай має посередині сполучні шви навколо всієї своєї осі. Ось саме ці шви і бояться гідроударів.

В принципі конструкція тут досить продумана і безпечна.

1. За рахунок знаходження води всередині груші, а не всередині металевої оболонки, виходить, що тут відсутній контакт води з повітрям, що оберігає все сталеві поверхні системи в цілому від окислення. Звичайно, процес все одно відбувається, але, по крайней мере, не такий інтенсивний, як у випадку з розширювальними баками відкритого типу.
2. Бачки дуже компактні в плані розмірів - це дозволяє кріпити їх в практично будь-яких точках, без втрати цінного простору.
3. Мембрана настільки герметична, що стає неможливою головна проблема виробів відкритого типу - випаровування вологи.

Зверніть увагу на те, що і в виробах закритого типу є певні недоліки. Зокрема вони стосуються безпосередньо мембрани. Справа в тому, що гума має властивість покриватися мікротріщинами згодом, що призводить до втрати тиску повітря і потрапляння води в простір самого бака відповідно.

Порада: не купуйте вироби сумнівного походження і ті, які стоять підозріло низько. Користуйтеся продукцією відомих брендів, і тоді товар прослужить максимально довго і без проблем.

І перед розглядом того, як монтується такий розширювальний бачок системи опалення своїми руками, торкнемося ще один важливий момент.

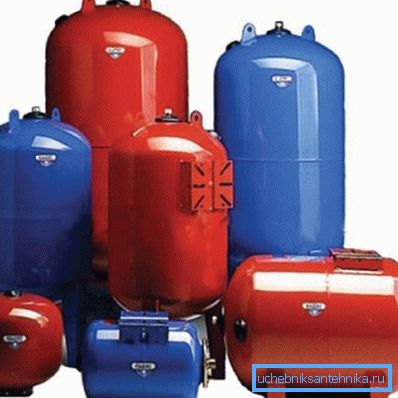

Якого обсягу бак ставити

Насправді тут існує приблизне правило - потрібно просто додати 15% до існуючого обсягу води і робити ємність відповідного літражу.

Однак це підхід занадто приблизний - краще користуватися спеціальною формулою, завдяки якій ваша система стане максимально ефективною, безпечною і економічною.

Формула тут така: V = E x C / (1 - Рmin / Pmax) / Кзап

Розберемо її докладно:

• C - це загальна кількість нашого теплоносія в системі.

Зверніть увагу на те, що враховується не тільки обсяг труб і радіаторів, а й також те кількість теплоносія, яке знаходиться в котлі.

• E - сюди у нас підставляється цифра коефіцієнта розширення води під впливом нагрівання. Або якщо замість води в системі використовується антифриз, то беремо параметри його коефіцієнта. При цьому потрібно враховувати максимально допустиму температуру, до якої котел здатний нагріти теплоносій.
• Pmin - це кількість атмосфер початкового тиску в розширювальному баку.
• Pmax - це відповідно показник максимально допустимого тиску, на яке налаштований запобіжний клапан.
• Кзап - це коефіцієнт, показник заповнення розширювальної ємкості.

Виконуємо нескладні математичний дії, і отримуємо оптимальний літраж.

Ну і тепер можна перейти безпосередньо до огляду принципу установки ємності.

Монтаж пристроїв закритого типу

Варто відзначити, що збірка такого елемента не представляє особливої ​​складності, тому що тут не знадобиться складних інструментів, ціна яких висока.

По суті, потрібен стандартний "набір" сантехніка:

1. ступінчастий і газовий ключ;
2. розвідний ключ;
3. силікон, пакля.

А сам же порядок роботи приблизно такий:

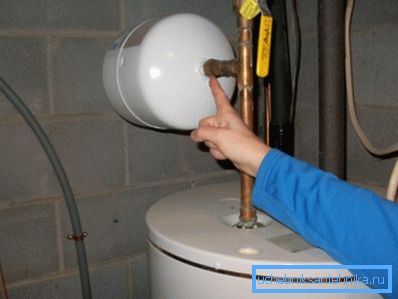

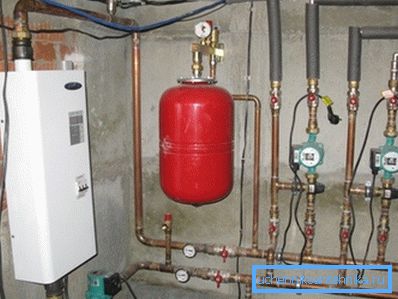

1. Закріплюємо бак на площині стіни за допомогою кронштейнів або хомутів.

Зверніть увагу! Навіть якщо ваш бачок невеликої та важить не дуже багато, все одно краще перестрахуватися і перевірити несучі здібності стіни в тому місці, де ви його зібралися підвішувати. Справа в тому, що тут можлива вібрація через гідравлічних ударів і перепадів потужності потоків. А якщо бак буде вібрувати і при цьому висіти на гіпсокартоні, наприклад, то швидше за все він рано чи пізно просто впаде.

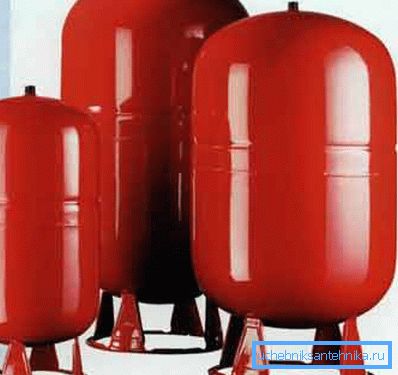

1. Якщо ємність велика і в неї вміщається більше 30 літрів, то кріпити її потрібно не на стіну, а встановлювати на підлозі - на ніжках.

1. Підводимо трубу до баку і приєднуємо все за допомогою гайок або спеціальних фітингів-перехідників.

1. Накачуємо повітря в ємність.
2. Запускаємо воду в систему.

При цьому потрібно обов'язково контролювати рівень тиску води - справа в тому, що якщо воно буде надлишковим, то мембрана просто напросто розірветься.

В принципі це можна поправити, але тільки в тому випадку, якщо ви придбали виріб зі змінною гумовою «грушею». Запресованних мембрану замінити не вийде - тут доведеться потурбуватися зміною всього бака.

Якщо ж говорити про те, яку мембрану краще купувати, то тут немає універсальної рекомендації. Запресовані «груші» практично не рвуться, але якщо щось трапиться, то доведеться міняти весь елемент. А другий варіант - рветься частіше, але зате і змінюється легко і дешево.

Так що вибирати вам. На цьому наша стаття завершена.

висновок

Ми з вами досить глибоко розібралися в тому, що таке баки розширювальні, для чого вони потрібні, які бувають і за яким принципом монтуються. Хочеться думати, що такі відомості вам знадобляться на практиці, і ви зможете спланувати максимально ефективну систему опалення у себе вдома. До речі ви можете знайти корисну інформацію по темі - в розміщеному в статті відео.
