Розширювальний бак для опалення - схема установки в закритих

При монтажі деяких систем автономного опалення потрібна установка розширювального бака. У даній статті ми розглянемо, що являє собою цей пристрій, яку воно виконує функцію і як здійснюється його підключення до системи.

Що таке розширювальний бак і навіщо він потрібен

З назви цього пристрою можна здогадатися, що воно потрібне для розширення. Справа в тому, що зі зміною температури, тиск в системі змінюється в результаті теплового розширення. Так як при зміні свого обсягу вода або інший теплоносій залишається практично нестисливим, теплове розширення може призвести до руйнування опалювальних приладів.

З цієї причини виникає і таке явище як гідроудар, яке так само може пошкодити труби або радіатори опалення. Єдиним правильним рішенням в такій ситуації є включення в систему резервуара з повітрям (легкосжімаемой субстанцією). При наявності такого резервуара температурне розширення теплоносія призведе лише до незначного підвищення тиску.

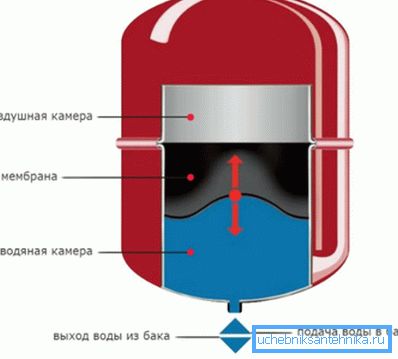

Зверніть увагу! Щоб кисень не розчинявся у воді і не викликав корозію всередині трубопроводу, вода в бачку відокремлена від повітря еластичною мембраною.

Слід зазначити, що зазначену вище функцію пристрій виконує в закритих опалювальних системах.

Однак, розширювальні ємності застосовуються і в інших видах опалювальних конструкцій:

• У відкритих системах, які контактують з повітрям.
• У централізованих системах з верхнім розливом. В цьому випадку бак встановлюється на горищі і приєднується до трубі, що подає будинкового опалення.

В обох випадках установка розширювального бачка опалення потрібна для усунення повітряних пробок з трубопроводу. Пов'язано це з тим, що напору теплоносія в опалювальних системах недостатньо, щоб видавити повітря з верхніх їх частин. В результаті розширювальний бак служить ємністю для збору повітря.

У закритих теплопроводах повітря стравлюють при пуску опалення, в відкритих же він виходить в атмосферу сам по собі.

особливості установки

Установка розширювального бака в системі опалення залежить від типу останньої. Як вже було сказано вище, опалення може бути реалізовано закритим і відкритим способами.

Нижче розглянемо, як виконати своїми руками підключення бачка в обох випадках.

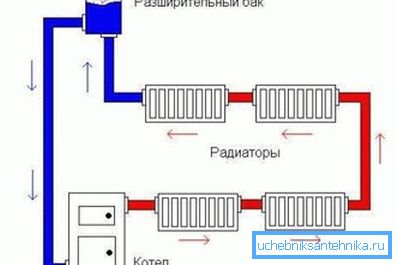

відкрита система

Відкрите опалення, по суті, являє собою один великий посудину зі специфічними конвекційними потоками всередині.

Монтаж розширювального бака опалення в цьому випадку, як власне і всіх інших опалювальних приладів, повинен забезпечувати:

• Швидкий підйом нагрітого котлом теплоносія в верхню точку опалювальної конструкції, а також її природна циркуляція через опалювальні прилади.
• Вільне та безперешкодний рух повітряних бульбашок вгору.

З цих причин установка даного пристрою здійснюється у верхній точці конструкції. Найчастіше в приватних будинках ці ємності розташовуються на горищі або вгорі розгінного колектора (в однотрубної системі).

Треба сказати, що сам бачок для відкритої системи так само відрізняється конструкцією:

• Не вимагає запірної арматури;
• Не має потреби в гумовій мембрані і навіть кришці.

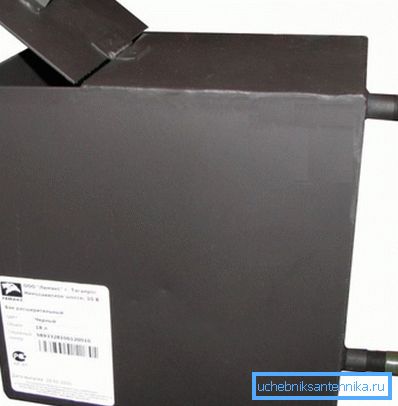

В даному випадку розширювальний бачок - це проста ємність, в яку, при необхідності можна долити відро води замість що випарувалася. Як правило, ціна такого пристрою дорівнює парі електродів і вартості квадратного метра листа сталі товщиною в кілька міліметрів.

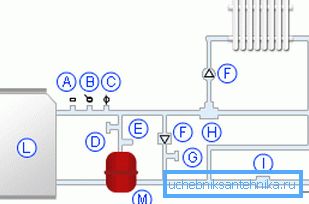

Закрита система

Якщо конструкція реалізована за закритою схемою, то монтаж розширювального бака системи опалення має ряд особливостей, з якими ознайомимося нижче:

• Найбільш оптимальним місцем для підключення пристрою є ділянка, в тому місці, де протягом теплоносія найближче до ламінарного і відсутні завихрення. Тому очевидним рішенням є його установка перед циркуляційним насосом для опалення. Що стосується висоти розташування, то вона не має значення, так як завдання пристрою, як уже було сказано вище, полягає в компенсації теплового розширення і гасінні гідроударів.
• Велике значення має розташування бачка в просторі. В ідеалі рідина повинна надходити в ємність зверху, що дозволить повністю видалити повітря з відсіку з рідиною.
• Обсяг пристрою повинен становити не менше десятої частини від обсягу всієї рідини в системі. Розрахувати обсяг води можна відштовхуючись від потужності котла - на один кіловат береться 15 літрів рідини.

Зверніть увагу! Найчастіше котли опалення забезпечені розширювальними бачками і навіть циркуляційними насосами. Тому перш ніж відправитися за покупкою пристроїв, слід переконатися, що вони потрібні.

монтаж

Як приклад розглянемо, як виконується монтаж мембранної ємності.

Отже, інструкція виглядає наступним чином:

• При підключенні до діючого опалення, то в першу чергу треба вимкнути все обладнання і злити воду з батарей. Щоб рідина краще стікала, слід відкрити крани Маєвського.

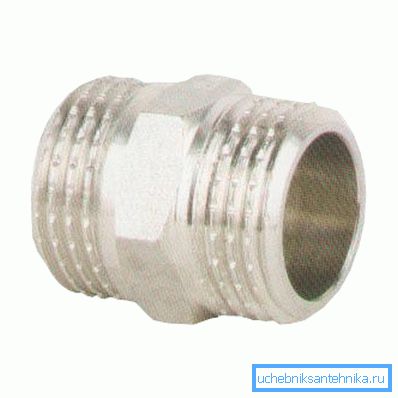

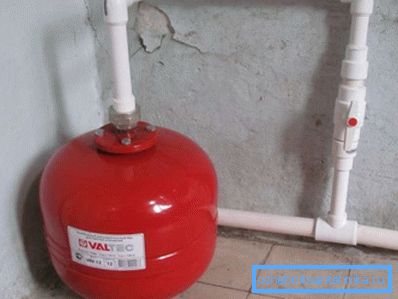

• Якщо використовуються пластикові батареї опалення, то монтаж слід здійснювати через роз'ємний монтажний елемент, званий «американкою». Перша його частина прикручується до бачка, а друга припаивается до труби. Потім обидві частини з'єднуються.

• Потім потрібно розрізати трубу опалення і встановити трійник, до якого підключається труба від бака.
• Поки в батареях відсутня вода, треба демонтувати фільтр грубої очистки і промити його.
• Після установки всіх елементів на свої місця потрібно відкрити крани і заповнити радіатори водою. При цьому тиск повинен піднятися до 1,2-1,3 кПа.
• На завершення роботи слід стравити повітря і закрити крани Маєвського.

Порада! Перед розширювальним баком бажано встановити кран. Це дозволить виконувати ремонт пристрою, не спускаючи воду з батарей.

Після здійснення всіх вищеописаних дій можна включити котел.

Корисні поради

Щоб експлуатація апарата не викликала проблем, рекомендуємо ознайомитися з наступними порадами:

• Все мембранні бачки мають ніпель, який дозволяє накачувати повітря до необхідного тиску. Із заводу пристрої надходять у продаж з тиском 1,5 кгс / см ?. Цей же ніпель дозволяє при необхідності знизити тиск.

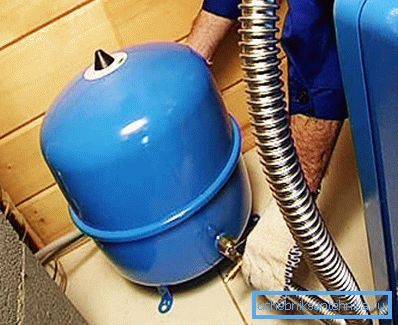

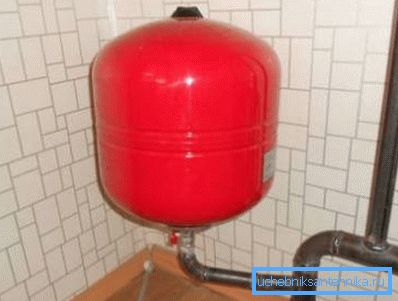

• У продажу можна зустріти червоні розширювальні бачки, призначені для опалення, і сині - для водопостачання. Відмінність між ними полягає лише в тому, що в синіх мембрана виконана з харчової гуми.
• Якщо часто спрацьовує запобіжний клапан бачка, значить його обсягу недостатньо. В цьому випадку можна встановити паралельно ще одне таке ж пристрій.
• Якщо рідина в бачку закипає, значить, теплоносій циркулює з низькою швидкістю або циркуляція взагалі відсутній. Відповідно, проблема криється в циркуляційному насосі.

Ось, мабуть, всі основні моменти, які треба знати для успішної установки і експлуатації розширювального бака.

висновок

Розширювальний бачок часто є необхідним елементом опалювальної системи. Причому, для того щоб він ефективно справлявся з поставленими перед ним завданнями, необхідно правильно виконати його установку, відповідно до наведених вище правилами.

З відео в даній статті можна зачерпнути деяку додаткову інформацію по цій темі.
